關中東部抽黃灌溉工程

關中東部抽黃灌溉工程

根據灌區地形特徵和行政區劃,本著節約能源,充分利用水利資源,便於管理的原則,設太里一級,北乾、下寨三個樞紐站。全灌區分六至八級抽水,共建抽水站37座,各種水泵電動機組176台,總裝機容量13.5萬千瓦,灌區單機最低揚程4~6m;(太里一級);最高揚程6lm(下寨站),累計最高淨(總)揚程231.16m(272.7m),加權平均淨(總)揚程143m(160.86m)。東雷一期抽黃工程,是我省一項大型電力提灌工程,該工程揚程高、流量大、設備新,灌溉韓城、大荔、合陽三縣(市)96.11萬畝耕地,引水流量40—60秒立方m,共建抽水站二十八座,機組133台,裝機11.86萬千瓦,累計最大抽水揚程313.76m(加權平均揚程200m),變電站26座,裝機容量21.83萬千伏安,架設輸電線路19條,長222km,其中:35乾伏安以上輸電線路15條,長129km。

基本信息

關中東部地區,是指渭河以北,黃龍山、喬山以南,石川河與黃河之間,包括韓城澄城合陽大荔白水蒲城富平渭南臨潼等九縣(市)。區內耕地面積1234萬畝,占全省

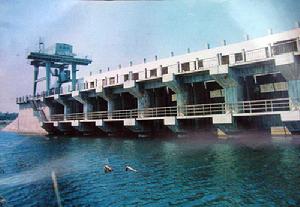

引水樞紐引水樞紐
耕地面積的21.5%。關中東部抽黃灌溉工程,是以黃河為水源,採取提灌方式灌溉關中東部地區的水利工程。該工程分為東雷(一期)和關中東部(二期)抽黃灌溉工程。

東雷(一期)抽黃灌溉工程

1、工程概況
東雷一期抽黃工程,是陝西省一項大型電力提灌工程,該工程揚程高、流量大、設備新,灌溉韓城、大荔、合陽三縣(市)96.11萬畝耕地,引水流量40—60秒立方米,共建抽水站二十八

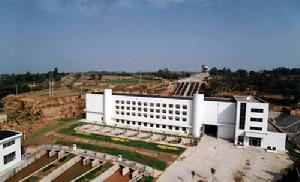

提水站提水站
座,機組133台,裝機11.86萬千瓦,累計最大抽水揚程313.76米(加權平均揚程200米),變電站26座,裝機容量21.83萬千伏安,架設輸電線路19條,長222千米,其中:35乾伏安以上輸電線路15條,長129千米。全灌區設乾支渠51條,長351千米,渠系建築物1541座,工程總投資14695萬元。該工程自1974年10月完成初步設計,於1976年11月經水電部,陝西省建委正式批准興建,1980年至1987年5月樞紐東雷新民南烏牛、加西等四個抽水灌溉系統均按設計規模先後建成投入運行,1988年9月由陝西省計委會同省、地、縣有關部門對東雷一期抽黃灌溉工程原上部分進行正式驗收,綜合評定為優良工程。

2、工程構成

東雷抽黃工程渠首設在合陽縣以東25千米的東雷村下,總引水流量40~60立方米/秒的渠道工程在赤白嘴引水,通過進水閘由一級站抽水入總乾渠沿黃河右岸灘地南下,穿過合陽縣東王公社和金水溝至大荔縣華原公社加西村原下,全長35.5千米,沿總乾渠西側,在合陽縣的東雷,新民、大荔縣的南烏牛和加西等四個地方分別設四個二級上原抽水站與灘地上的二個灌排系統一起構成東雷新民、南烏牛、加西、新民灘和朝邑灘六個灌溉系統。
“東雷抽黃灌溉工程地質勘察”獲1993年“陝西省優秀工程勘察一等獎”“東雷抽黃灌溉工程地質勘察”獲1993年“陝西省優秀工程勘察一等獎”

①東雷系統:此系統共設四個抽水站,即東雷二級站,大伏六三級站,小伏六四級站以及清善五級站,灌溉合陽縣的伏六、坊鎮、新池三個公社耕地103900畝。共裝機12台,19840千瓦,這是全灌區中揚程最高(累計295.65米)的一個灌溉系統,全系統以東雷支渠輸水,東雷支渠在二級站的出水池後。渠道南行,根據地形特點,渠向西北行後,轉向西行至大伏六村南,經大伏六站折向西南,全長9.3千米。沿渠在5+565,6+982以及9+505的大伏六,小伏六及清善村附近設三、四、五級站。灌區東、南臨黃河原邊,西以新池溝為界,北至徐水溝沿。該區東北——西南長約18千米,東南——西北約5千米,灌區位於黃河原邊,地形起伏成台階狀,此系統共設支渠一條,分支渠4條。
②新民系統:新民系統北與東雷系統相接,南以合陽金水溝為界,東起黃河原邊,西至金水溝畔,灌溉黑池、馬家莊、新池三個公社耕地15,49萬畝。該系統共設6個抽水站,裝機28台,22905千瓦,累計最大揚程278.55米,這些站包括新民二級站,東窪三級站,黑池四級站,坡里五級站,申莊六級站以及西王莊七級站。本系統設支渠一條,分支渠11條,新民支渠起於新民抽水站的出水池,西南行三公里經一分支分水後,折向西北經東窪、黑池、坡里、申莊直達西王莊站,支渠總長14,2千米。
③南烏牛系統:在總乾渠32+088.08設閘引在原下設抽黃第三個二級站,抽水17.20立方米/秒,揚水高103.63米到原上供全系統40.90萬畝農田灌溉,灌區東起金水溝,北至590~610米高程,南與加西灌區為鄰,西以原坎為界,灌區包括合陽,澄城及大荔三縣(蒲城縣夾有少量面積)。本系統由南烏牛站出水池開南西乾渠長10.5千米,沿渠設分支渠二條及6條斗渠,灌地3.24萬畝於乾渠末設西高明三級抽水站抽水14.25立方米/秒,揚水到高低出水池供水給高西及高北支渠灌地37.66萬畝。高西支渠由高明站高池引水7.81立方米/秒,開支渠一條沿渠設北吉子4級站,西習、堯頭二個五級站以及西觀、韋莊二個六級站,本支渠共開分支渠11條,共灌地20.47萬畝。高北支渠由高明站低池引水6.44立方米/秒,開支渠一條,沿渠設窪底、范家窪、路井、習家莊、西吳等4——8級5個抽水站,共開分支渠11條,灌地17.19萬畝。該系統共設抽水站12處,開乾渠一條長10.5千米,支渠及分支渠27條總長167.15千米,安裝抽水機組68台,裝機容量64010千瓦。
④加西系統:此系統灌地8.3萬畝,安裝抽水機組6台,裝機容量5700千瓦,由總乾渠的末尾設站,抽水上原灌區北與南烏牛系統為鄰,西至高明公社西界及雙泉鎮以東,東達黃河原邊,南至引洛東乾渠,整個系統由加西支渠及三條分支渠組成,加西支渠自加西站出水池後,西行經營西村,兩宜鎮以南二分支分水後,向南至鐵鏈山順鐵鏈山西行終於雙泉鎮以東全長17千米。
⑤新民灘系統:總乾渠以東,新民灘圍堤以內及金水溝以北地區,南北長22千米,東西寬1~3千米,面積4,30萬畝,呈一梯形的狹長地帶,南部中興村以東由於過去黃河串流沖刷,自然形
抽黃灌溉抽黃灌溉
成一低洼槽地,因受圍堤堵截,存有積水,該區大部土地荒蕪,白茫茫一片鹽鹼,要保證農業生產,必須進行淤灌洗鹼排水工程,為此根據地形特點及排灌田塊要求,必須在該灘北部由總乾設斗灌溉,南部因有局部窪地存在,在四村附近設一支渠,向東直達黃河圍堤,再折向正南,沿堤而下,控制面積1.55萬畝,其餘面積由新興村附近的新民二支渠灌溉。為結合灘地排水及排濁渠西原洪,於總乾東側設排水乾溝一條,排水溝自相應總乾15+175起平行總乾南行至7.85千米(相應總乾23+025)後轉向正東入灘地中心,再折向東南經低洼槽地後排入黃河。
⑥朝邑灘系統:北以金水溝為界,南至洛河圍堤,西靠原邊,東臨生產大堤,南北長31千米,東西寬1.2~6.8千米,規劃面積16.7萬畝,位於總乾下游,大部分面積分布在總乾退水渠以南,該灘圍堤完整,農業生產情況良好,工程布置的灌溉支渠由加西分水閘引水,渠東南行直至灘地中央然後折向正南,在渠道兩側設斗控制整個灘地,灌溉支渠長26.5千米,引水流量16立方米/秒。由於地下水位高,設了東、西兩排排水溝。全灌區共有同步電動機8000千瓦8台,1000千瓦4台,800千瓦7台,其餘104台採用鼠籠式異步電動機。

關中東部(二期)抽黃灌溉工程

1、工程概況
穿越東雷一期抽黃洛惠渠龍陽抽水、交口抽渭等四個灌區。總計灌溉126.5萬畝,其中洛河以東15.5萬畝,剩餘的111萬畝在洛河以西的蒲、富黃土台原區,控制高程550米,根據關中
北乾泵站北乾泵站
地區經濟揚程的論證意見,結合蒲富兩縣北部地區的地形,規劃抽水高程為515米,抽水淨揚程200米左右。

2、引水樞紐

引水樞紐位於一期抽黃工程渠首以下5.9千米附近,即黃淤斷面56﹟上游1.76千米。黃河水源引入進水閘,經一級站抽4—6米,進入太里灣抽黃總乾渠,引至夏陽村北匯入東雷一期抽黃總
..
乾渠南下,經新民、南烏牛、加西等東雷二級站至大荔縣北乾村於原下設北乾抽水站上原進入渭河三級階地(揚程56米)。從北乾站出水池後沿398米高程西行,到大荔縣雙泉鎮,沿洛惠渠東西乾渠的北側向西輸水。據水量平衡結果,擴大灌溉面積80萬畝。分設孫鎮蒲城興鎮流曲劉集等5個灌溉系統,最大的灌溉系統控制24萬畝。各灌溉系統根據年費用最小的原則結合地形條件,又分別設4~5級抽水。另外本灌區除擴灌外,還有補水灌區,補水面積位於390米高程以下,分別為洛惠渠和交口兩大灌區的一部分,這兩個灌區系統配套齊全,自成系統,根據就近補水,方便管理的原則,規劃為洛東補水灌區(10萬畝,4立方米/秒),洛西補水灌區(10萬畝,4立方米/秒),交口抽渭補水灌區(21萬畝,8立方米/秒),總計補水41萬畝。

3、排水系統

根據陝西省寶雞峽、馮家山、涇惠渠等幾個較大灌區開灌以來,地下水位上升,危害農業生產的情況,工程按照有灌有排的原則,對灌區的排水系統也進行了統一規劃,對地下水位在20一30米範圍內的73.95萬畝灌區(大於30米的,目前暫不規劃),按地形和水文地質特性,採用滯、蓄、截相結合的綜合措施,劃分為萬泉河、黨丁溝、匝陽川、滴泊灘等四個排水系統。

4、灌溉樞紐

根據灌區地形特徵和行政區劃,本著節約能源,充分利用水利資源,便於管理的原則,設太里一級,北乾、下寨三個樞紐站。全灌區分六至八級抽水,共建抽水站37座,各種水泵電動機
洛河渡槽洛河渡槽
組176台,總裝機容量13.5萬千瓦,灌區單機最低揚程4~6米;(太里一級);最高揚程61米(下寨站),累計最高淨(總)揚程231.16m(272.7米),加權平均淨(總)揚程143米(160.86米)。泵型選擇,除太里一級和下寨站採用軸流泵外,其餘水泵,均為離心式水泵,水泵配套電機除41台配用同步電機外,其餘的全部採用異步電機。對泵站單級揚程的設計,除經過技術經濟指標比較論證外,為減小事故失電停泵水錘壓力,大部分泵站取掉閘閥,均安裝兩階段關閉的緩閉蝶閥。泵站的進出水池設計,採用單機單閘池正向進出水型式,這樣既改善了水泵的運行條件,又便於檢修。另外考慮到,泵站玉力輸水管道較長,故多採用雙機並聯的抽水型式。北乾抽水站,揚程高,供水面積126.5萬畝,經過比較,在我國目前的水泵系列中比較適合的水泵屬沅江48型,全站安裝十四台(其中二台備用),總裝機容量4.26萬千瓦,是我省裝機容量最大的泵站,也是國內裝機規模最大的泵站之一。

5、渠道工程

該工程設總乾、南北乾渠三條、分乾、支渠等64條,總計5975千米,總乾渠穿越黃河漫灘地,渭、洛河階地及一級黃土台原,分乾主要位於一級黃土台原,地層全系第四系鬆散岩層,總
..
乾渠全長的77%位於濕陷性黃土上,其中還有21%的地基為自重濕陷性黃土地段,對此設計上除採用重錘強夯法加固處理外,渠道均採用砼襯砌,斷面型式總乾為梯形,斷面底部為弧型;分乾以下砼U型襯砌。灌區渠道建築物323座,重點建築物有漢村隧洞、漢村退水道、芝麻灣退水道、洛河渡槽,蒲石分水閘及退水道、萬泉河渡槽及退水等。過洛建築物是總乾渠向洛河以西灌區供水的關鍵工程,建築物結構型式作過渡槽、橋式倒虹和全倒虹三種方案進行比較,鑒於渡槽投資省、水頭損失小,維修管理方便、故作為採用方案,渡槽全長1246.2米,高度45米,上部結構採用擱置於予應力鋼筋砼T形樑上的鋼筋砼矩形槽,下部支承結構採用鋼筋砼空心墩,基礎為鑽孔灌注樁及園端形沉井,是我省最大的一座渠道跨河建築物。
