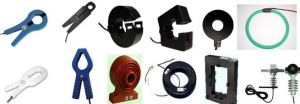

開合式電流互感器開合式電流互感器系列

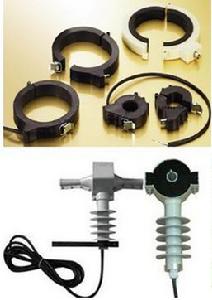

二.結構簡介本電流互感器採用高強度PVC外殼，全澆注母線式結構。互感器直接卡在電纜上三個性橡膠圈抵住電纜與電纜與一體。互感器鐵芯採用優質矽鋼片卷制，二次導線均勻繞制在鐵芯上。互感器為開合式結構可以不切斷電纜進行安裝。
三、適用範圍（若要訂產品適用範圍超出下列範圍可與我協商後確定）
安裝地點的海拔不超過3000m；
環境溫度：-25—+40℃；
可穿一次電纜外徑：φ8—φ240mm
輸入：0～60KA
輸出：0～500mA1A或5A5VDC或4～20MA（客戶自行定義）
大氣中無嚴重影響互感器絕緣性能的污染及浸蝕性和爆炸性介質。
四、電氣參數：
型號
輸入電流
輸出電流
精度等級
容量
過載能力
LMKK8050A
50A
25mA（或5A）
0.2級或0.5級或1.0級
2.5VA或5VA或10VA
120%
LMKK8100A
100A
50mA（或5A）
LMKK8150A
150A
75mA（1A或5A）
LMKK8200A
200A
100mA（1A或5A）
LMKK8500A
500A
100mA（（1A或5A）
LMKK81000A
1000A
0～5V（1A或5A））
LMKK82000A
2000A
1A或5A
LMKK83000A
3000A
1A或5A
LMKK84000A
4000A
1A或5A
LMKK85000A
5000A
1A或5A
LMKK810000A
10000A
1A或5A
LMKK820000A
20000A
1A或5A
訂貨產品技術參數有特殊要求的與公司協商確定頻率、電流範圍、輸出及安裝尺寸。
