公司簡介
德陽蜀高電力電子有限責任有限公司坐落在中國高科技定點實驗城市-四川德陽市，東臨成綿高速，西臨108國道，離成都雙流機場60公里，交通十分便利。公司專業從事電力計量、測試套用開發的高新技術企業。目前主要以光電互感器、數字互感器、大電流互感器、寬頻互感器、鉗形電流互感器、開合式電流互感器、羅柯夫斯基線圈、戶外高壓開啟式電流互感器產品為主導。公司始終以高科技產品為主體，塑造銳意進取、誠信實意的企業形象。
公司始終秉承“專業、創新、品質、服務”的理念，在經營管理過程中認真遵循ISO9001質量管理體系的同時根據廣告製作行業產品多變，貨期要求快和時效要求高的特點，不斷棄陳求新，調整和完善生產管理體系，以滿足客戶對產品求新求變的需求。十年的磨練，憑著良好信譽贏得業內外客戶的認同，公司規模逐漸擴大，業務範圍不斷拓展，覆蓋10KV以下各種規格互感器。
我們長期和東方電氣集團、東方電工、東方氣輪、中國移動、中國聯通、中石化、中國石油、中國網通、施耐德、ABB、南瑞……合作。
與時俱進永葆先進!
追求卓越永爭第一!
公司名稱：德陽蜀高電力電子有限責任公司
地址：四川省德陽市羅江縣工業園區
Q80系列鉗形電流互感器
T01
T02
T03
T04

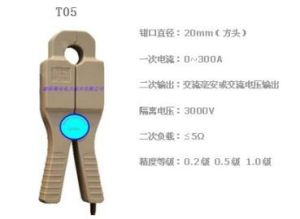

T05
T06
T07
T08
T09概述：
Q80系列鉗形電流互感器是一款精密電流互感器（直流感測器），是專門為電力現場測量計量使用特點設計的。該系列互感器選用高導磁材料製成，精度高。線性優。抗干擾能力強等。使用時可以直接夾住母線或母排上無須截線停電其使用十分方便。Q8O系列鉗形電流互感器已多次被鐵道部門使用檢測目前D字開頭列車上高頻電流信號，其性能優越。
電氣參數：
輸入：0～5000A 輸出：0～5V或1A～5A也可以變送器式輸出標準信號4～20mA
精度：從0.1%～1%；
頻率：3Hz～100KHz；
隔離耐壓：3500VAc
Q80電流探頭
圖1
圖2
圖3電氣參數：
規格型號 Q80-200AQ80-300AQ80-500AQ80-800AQ80-1000AQ80-1200AQ80-3000A額定電流 0~200A300A500A800A1000A1200A3000A
線性範圍 1.2倍額定電流
輸出電壓 4V、5V（可選電流輸出0～20mA、4～20mA）
輸出精度 ±1%
溫度漂移 0.05%/℃
反應時間 ＜15μSdi/dt=50A/μS
供電電源 ±5V±12V、±15V（±5%）
消耗電流 25mA
絕緣電壓 3KVAC50Hz1分鐘
頻率 800KHZ
端子的接線：
1.＋電源正極2.－電源負極3.M輸出4.G地2、箭頭的方向示為：輸入的電流方向。
3、增益調節器：出廠前已按額定值校準，勿須調節。
4、零點調節器：線上排電流為0時，微調零點調節器，使輸出值為0。
