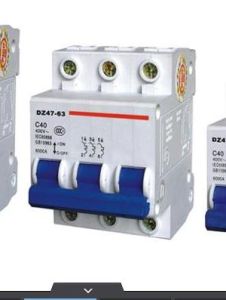

類型
電壓型漏電斷路器用於 變壓器中性點不接地的低壓電網。其特點是當人身觸電時，零線對地出現一個比較高的電壓，引起 繼電器動作，電源開關跳閘。電流型漏電斷路器主要用於變壓器中性點接地的 低壓配電系統。其特點是當人身觸電時，由 零序電流互感器檢測出一個 漏電電流，使繼電器動作，電源開關斷
選用原則
根據使用目的和電氣設備所在的場所來選擇1）直接接觸觸電的防護
因直接接觸觸電的危害比較大，引起的後果嚴重，所以要選用靈敏度較高的漏電斷路器，對電動工具、移動式 電氣設備和臨時線路，應在迴路中安裝 動作電流為30mA，動作時間在0.1s之內的漏電斷路器。對家用電器較多的居民住宅，最好安裝在進戶 電能表後。
如果一旦觸電容易引起二次傷害（ 比如高空作業），應在迴路中安裝動作電流為15mA，動作時間在US之內的漏電斷路器。對於醫院中的電氣醫療設備，應安裝動作電流為6mA，動作時間在US之內的漏電斷路器。
2）間接接觸觸電防護
不同場所的間接接觸觸電，能對人身造成不同程度的傷害，所以，不同場所應安裝不同的漏電斷路器。對容易觸電的危害性較大的場所，要求用靈敏度比較高的漏電斷路器。在潮濕場所比在乾燥場所觸電的危險性要大得多，一般應安裝動作電流為15-30mA，動作時間在0.1s之內的漏電斷路器。對於水中的電器設備，應安裝動作．電流為6- l0mA，動作時間在US之內的漏電斷路器。對於操作人員必須站在金屬物體上或金屬容器內的電氣設備，只要電壓高於24V,就應安裝動作電流為15mA以下，動作時間在US之內的漏電斷路器。對電壓為220V或380V的固定電氣設備，當外殼接地電阻在500fZ以下時，單機可安裝動作電流為30mA，動作時間在0.19之內的漏電斷路器。對額定電流在100A以上的大型電氣設備或帶有多台用電設備的供電迴路，可安裝動作電流為50--100mA的漏電斷路器，對用電設備的接地電阻在1000以下時，可安裝動作電流為200-500mA的漏電斷路器。根據電路和設備的正常泄漏電流來選擇
1）單機配用的漏電斷路器．動作電流應大於設備正常運行時 泄漏電流的4倍。
2)用於分支線路的漏電斷路器，動作電流應大於線路正常運行時泄漏電流的2.5倍，同時也要大於線路中泄漏電流最大的電氣設備的泄漏電流的4倍。
3)主幹線或全網總保護的漏電斷路器，其動作電流應大於電網正常運行時泄漏電流的2.5倍。
如果不容易測量線路或電氣設備的泄漏電流，可按照下面的 經驗公式進行估算：
照明迴路或居民生活用電迴路：漏電斷路器的動作電流IDZ>ISJ/2000；
動力與照明混合迴路：漏電斷路器的動作電流IDZ>ISJ/1000。
公式中IDZ為漏電斷路器動作電流，ISJ為電路中的最大電流。 根據電氣設備的供電方式選擇
1)單相220V電源供電的電氣設備應選用二極二線式或單極二線式漏電斷路器。
2)三相三線制380V電源供電的電氣設備，應選用三極四線式或四極四線式漏電斷路器。
注意事項
安裝1.安裝前應檢查漏電斷路器銘牌上的數據與使用要求是否一致。2.安裝時不要太靠近大電流母線和 交流接觸器。
3.漏電 斷路器動作電流大於15mA時，其所保護的設備外殼要可靠接地。
4.應充分考慮供電線路的供電方式、電壓以及系統的接地形式。
5.安裝具有短路保護的漏電斷路器，必須保證有足夠的飛弧距離。
6.組合式漏電斷路器外部連線的控制迴路，應使用銅導線，截面積不小於1.5m㎡。
7.安裝漏電斷路器後，不能拆除原來低壓線路或設備原來的接地保護措施，同時斷路器負載側中性線，不得與其他迴路公用，以免誤動作。
8.安裝時必須嚴格區分中性線和保護接地線。三極四線式和四極式漏電斷路器的中性線應接在斷路器中，經過斷路器的中性線不能再作為保護接地線使用，也不能重複接地或接電氣設備外殼。而保護地線不得接人漏電斷路器內。
9.漏電斷路器的保護範圍應為獨立迴路，不能與其他迴路有電氣上的連線。漏電斷路器不能並聯使用保護同一線路或電氣設備。
10.安裝結束後，應操作試驗按鈕，檢查漏電斷路器是否能可靠動作。一般情況下應試驗三次以上，並且都能正常動作才行。接線
1.應按照漏電斷路器上的電源和負載標誌進行接線，不得將兩者接反。
2.保護線不得穿過零序電流互感器，當採用三相五線制或單相三線制時，保護線必須接在漏電斷路器進線端的保護幹線上，中途不得穿過零序電流互感器。
3.單相照明電路、三相四線制配電線路以及其他使用工作零線的線路或設備，零線必須穿過零序電流互感器。
4.在變壓器中性點直接接地的系統中，一旦裝設了漏電斷路器，工作零線自穿過零序電流互感器後就只能當作工作零線使用，不能重複接地，也不能與其他線路的工作零線相連。
5.用電設備只能接在漏電斷路器的負荷側，不允許一端接在負荷側，而另一端接在電源側。
6.三相四線制或三相五線制下單相與三相負荷混用的線路中，要儘量使三相負荷平衡。
安裝原則
建築施工工地的電氣施工機械設備、臨時性電氣設備、賓館等客房內的插座、觸電危險性較大的民用建築物內的插座、游泳池或浴池類場所的水中照明設備、安裝在水中的供電線路和電氣設備、有金屬外殼的I類移動式電氣設備和手持電動工具、安裝在潮濕或強腐蝕等惡劣場所的電氣設備，以及醫院直接接觸人體的電氣醫用設備（胸腔手術室的除外）等均應安裝漏電保護裝置。漏電保護裝置的防護類型和安裝方式要與電氣設備的環境條件和使用條件相適應。
對於公共場所的通道照明電源和應急照明電源、消防用電梯及確保公共場所安全的電氣設備、用於消防設備的電源（如火災報警裝置、消防水泵、消防通道照明等）、用於防盜報警的電源，以及其他不允許突然停電的場所或電氣裝置的電源，漏電時立即切斷電源將會造成事故或重大經濟損失。
在以上這些情況下，應裝設不切斷電源的漏電報警裝置。裝有漏電保護裝置的電氣線路和設備的泄漏電流必須控制在允許範圍內，所選用漏電保護裝置的額定不動作電流應不小於電氣線路和設備的正常泄漏電流的最大值的2倍。當電氣線路或設備的泄漏電流大於允許值時，必須更換絕緣良好的電氣線路或設備，當電氣設備裝有高靈敏度的漏電保護裝置時，電氣設備單獨接地裝置的接地電阻可適當放寬，但應將預期的接觸電壓限制在允許範圍內。安裝漏電保護裝置的電動機及其他電氣設備在正常運行時的絕緣電阻值不應低0.5MΩ。
安裝漏電保護裝置前，應仔細檢查其外殼、銘牌、接線端子、試驗按鈕、合格證等是否完好。裝設在進戶線上的帶有剩餘電流動作保護的斷路器，其室內外配線的絕緣電阻，晴天不應小於0．5MΩ，雨天不應小於0．08MΩ。配電變壓器低壓側中性點的工作接地電阻，一般不應大於4Ω，但當配電變壓器容量不大於100kVA時，接地電阻可不大於10Ω。絕緣電阻以及接地電阻這兩項規定是保證配電系統安全運行及保護器能否正確動作所不可忽視的問題。
用於防止觸電事故的漏電保護裝置只能作為附加保護。加裝漏電保護裝置的同時不得取消或放棄原有的安全防護措施。安裝帶有短路保護的漏電開關，必須保證在電弧噴出方向留有足夠的飛弧距離，漏電保護裝置不宜裝在機械振動大或交變磁場強的位置。安裝漏電保護裝置應考慮到水、塵等因素的危害，採取必要的防護措施。
常見故障
投入跳閘
1)三相電源線，包括零線沒有在同一方向穿過零序電流互感器，改正接線即可。
2）安裝漏電斷路器與未安裝漏電斷路器的線路在電氣上有連線，將兩種電路分開即可。
3)線路中存在一火一地負荷，消除這樣的負荷即可。
4)穿過零序電流互感器的工作零線有重複接地現象，應消除重複接地。
5)漏電斷路器本身有故障，應更換。
誤動作
1）過電壓引起。如當線路中發生操作過電壓時可使得斷路器動作，這時可以選用延時或衝擊電壓不動作型漏電斷路器，也可以在觸頭之間安裝阻容吸收電路抑制過電壓，也可線上路中投人過電壓吸收裝置。
2)電磁干擾。如附近有磁性設備或大功率電氣設備開停，應調整漏電斷路器的安裝位置，遠離這樣的電氣元件。
3)環流影響。如果兩台變壓器並聯運行，都有各自的接地，因兩台變壓器的阻抗不可能完全相等，這樣會在接地線中產生環流，引起斷路器動作，拆除一個接地線即可。另外，同一變壓器通過兩條並聯迴路對同一負載供電，兩條迴路中的電流也不可能完全相同，也可能出現環流，所以，應將兩條迴路分開運行。
4)工作零線的絕緣電阻降低。當工作零線的絕緣電阻降低時，如果三相負荷不平衡，在零線上會出現比較大的工作電流，並經人地流向其他分支路，從而在各個漏電斷路器上都能出現漏電電流，使斷路器誤動作。
5）接地不當。如零線重複接地，會引起漏電斷路器的誤動作。
6）過載或短路的影響。如果漏電斷路器同時又具有短路保護、過電流保護時，當過流保護脫扣器的整定電流大小不合適時會發生誤動作，此時調節整定電流值即可。
國家標準
GB 10963-1989|家用及類似場所用斷路器GB 14048.2-1994|低壓開關設備和控制設備 低壓斷路器
GB 16916.1-2003|家用和類似用途的不帶過電流保護的剩餘電流動作斷路器(RCCB) 第1部分：一般規則
GB 16916.21-2008|家用和類似用途的不帶過電流保護的剩餘電流動作斷路器(RCCB) 第2.1部分：一般規則對動作功能與線路電壓無關的RCCB的適用性
GB 16916.22-2008|家用和類似用途的不帶過電流保護的剩餘電流動作斷路器(RCCB) 第2.2部分：一般規則對動作功能與線路電壓有關的RCCB的適用性
GB 16917.1-2003|家用和類似用途的帶過電流保護的剩餘電流動作斷路器(RCBO) 第1部分：一般規則
GB 16917.21-2008|家用和類似用途的帶過電流保護的剩餘電流動作斷路器(RCBO) 第2.1部分：一般規則對動作功能與線路電壓無關的RCBO的適用性
GB 16917.22-2008|家用和類似用途的帶過電流保護的剩餘電流動作斷路器(RCBO) 第2.2部分：一般規則對動作功能與線路電壓有關的RCBO的適用性
GB 1984-1989|交流高壓斷路器
GB 4876-1985|交流高壓斷路器的線路充電電流開合試驗
GB 7675-1987|交流高壓斷路器的開合電容器組試驗
發展情況
統計資料顯示，2011年我國低壓斷路器行業市場規模為400億元。未來幾年隨著我國新增發電量的不斷增長以及下游其他行業的快速發展，國內市場對低壓斷路器產品的需求仍將保持增長態勢，因此我國低壓斷路器行業市場規模也將快速增長，預計到2016年我國低壓斷路器行業市場規模將接近800億元。
國外各大知名公司從二十世紀末到二十一世紀初，陸續推出新型ACB和MCCB，並不斷完善和擴展，無論在主要技術性能、產品結構、新技術套用等方面都有重大突破和創新。其中以德國西門子最為突出，其可通信的低壓電器，已可組成十分龐大的工業制系統，電力配電監控系統和樓宇自動化系統;三菱公司開發的MDU系列斷路器，可直接實現電力能源監控網路系統、設備監控網路系統等。
低壓電器廣泛使用於國民經濟的各個行業，與全社會固定投資情況聯繫密切。21實際初是我國低壓電器行業的快速發展期，我國低壓電器行業近年來增長率保持在10%-15%。低壓電器行業的市場容量與電力、工業、房地產、電信行業的發展緊密相連，加上低壓電器的需求結構調整和國際市場的潛在需求，為低壓電器行業的未來發展提供了廣闊空間。
“十二五”期間，隨著智慧型電網建設的推進以及低壓電器生產技術的不斷發展，以智慧型化、模組化、可通信為主要特徵的新一代低壓電器將成為市場主流產品。第一代產品將於2010年退出市場，第二代產品將成為低端產品，第三代產品和部分第二代產品將成為中端產品。2011年至2015年，智慧型電網將在輸電、變電、配電、通信等七大方面進入全面建設階段，在智慧型電網建設方面的投資總額將接近2萬億元。2011年初，國務院決定實施新一輪農村電網改造升級工程。新一輪的農村電網改造工程將給低壓電器行業帶來重要的發展機遇期。
不同型號的適用範圍：
1、CDL7系列漏電斷路器適用於交流50Hz，額定電壓至400V，額定電流至63A，動作性能與線路電壓無關的家用和類似用途的場所，主要用作電擊危險保護和對人的間接接觸保護，當人身觸電或電網泄漏電流超過規定值時，間接保護人身及用電設備的安全,也可以在正常情況下作為線路的不頻繁操作轉換之用。CDL7系列漏電斷路器與CDB7配合使用時，能起過載、短路保護作用.
2、DZL18系列漏電斷路器（以下簡稱漏電斷路器）適用於交流50Hz，額定工作電壓220V，額定電流為32A及以下的線電路中，用來對人進行間接接觸保護，以及對建築物及類似用途的線路進行過電流保護。也可對由於過電流保護裝置不動作而持續存在的接地故障引起的火災提供保護。帶過電壓保護的漏電斷路器還能對由於電網故障引起電壓過高進行保護。產品符合GB16916、GB16917和IEC61008、IEC61009標準。
3、DZ20L系列漏電斷路器（以下簡稱漏電斷路器）主要適用於交流50Hz，額定工作電壓為380V，額定電流至630A的配電網路中，用來對人進行間接接觸保護，也可用來防止因設備絕緣損壞，產生接地故障電流而引起的火災危險，並可用來分配電能和保護線路及電源設備的過載和短路，還可作為線路的不頻繁轉換和電動機不頻繁起動之用。產品符合GB14048.2和IEC60947-2標準。
4、DZL25系列漏電斷路器（以下簡稱漏電斷路器）主要適用於交流50Hz、額定工作電壓為380V，額定電流至200A的配電網路中，用來對人進行間接接觸保護，也可用來防止因設備絕緣損壞，產生接地故障電流而引起的火災危險，並可用來分配電能和保護線路及電源設備的過載和短路，還可作為線路的不頻繁轉換和電動機不頻繁起動之用。產品符合GB6829、GB14048.2和IEC60755、IEC60947標準。
5、DZ15LE系列漏電斷路器，適用於交流50Hz,額定工作電壓至380V，額定電流至100A的線路中，用來對人進行間接接觸保護，也可用來防止因設備絕緣損壞產生接地故障電流而引起的火災危險，並可用來保護線路、電動機的過載和短路，亦可作為線路的不頻繁轉換和電動機不頻繁起動之用。產品符合GB6829、GB14048.2和IEC60755、IEC60947標準。
6、該漏電斷路器適用於交流50Hz、額定電壓230V或400V、額定電流至63A及以下的線路中用來對人進行間接接觸保護，以及對建築物及類似用途的線路進行過電流保護。也可對由於過電流保護裝置不動作而持續存在的接地故障引起的火災提供保護。帶過壓保護的漏電斷路器還能對由於電網故障引起電壓過度升高進行保護。
區別
漏電斷路器除了有漏電跳閘功能外還有過流跳閘功能；即：含漏電，過載，短路，有的還有過壓保護功能；一般的漏電斷路器的額定電流較大，適用於整條的線路保護！
漏電保護器僅有漏電跳閘的功能,用以對低壓電網直接觸電和間接觸電進行有效保護，也可以作為三相電動機的缺相保護，它有單相的，也有三相的。漏電保護器一般的額定電流較小，可以直接保護與某電器！
