2008-10-0813:37鑄造工藝圖與鑄件圖
為保證鑄件的質量，提高產生產率，降低成本，鑄造生產需根據零件的結構特點、技術要求、生產批量和生產條件等進行鑄造工藝設計，並繪製成圖。
鑄造工藝圖是根據上述要求表示鑄型分型面、澆冒口系統、澆注系統、澆注位置、型芯結構尺寸、控制凝固措施（冷鐵、保溫襯板）等的圖樣。它是按規定的工藝符號或文字、數字，將製造模樣和鑄型所需的資料，用紅藍線條直接繪在鑄件圖上或另繪在工藝圖樣上，是進行生產準備、指導鑄件生產的基本工藝檔案。

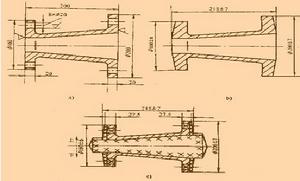

鑄件圖是指反映鑄件實際形狀、尺寸和技術要求的圖樣。它是根據鑄造工藝圖繪製的，用圖形、工藝符號和文字標註。其內容：包括切削餘量、工藝余量、不鑄出的孔槽、鑄件尺寸工差、加工基準、鑄件金屬等級、熱處理規範、鑄件驗收技術條件等。鑄件圖是鑄造生產、
教學內容及步驟：
技術檢驗、鑄件清理和成品檢驗的依據，也是設計、製造工藝裝備和切削加工的依據。
鑄件圖鑄件的結構工藝性是指所設計的零件在滿足使用性能要求的前提下，鑄造成形的可行性和經濟性及鑄造成形的難易程度。鑄件結構工藝性是否合理直接影響著鑄件質量、生產率以及成本。
一、鑄造工藝對鑄件結構的要求
1、鑄件外形應力求簡單

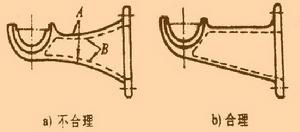

鑄件外形儘可能採用平直輪廓，儘量少用非圓曲面，以便於制模、造型和簡化鑄造生產的各個工序，如下圖所示（圖中A、B處是曲面）。
鑄件圖
