鐵鈷軟磁合金
正文
具有很高飽和磁感應強度(Bs)的一種軟磁合金，含鈷27～50％。1912年普羅伊斯(A.Preus)等發現35Co-Fe合金的飽和磁感應強度達2.43T,比純鐵高13％。1929年埃爾門（G.W.Elmen）發現了具有高的起始磁導率(μ0)和高的最大磁導率(μm)的50Co－Fe合金，並將其命名為Permendur;但由於這種合金脆,不易冷加工,沒有被推廣套用。1932年懷特(J.H.White)等在50Co-Fe合金中加入2％V，改善了它的加工性並明顯提高了電阻率(ρ)。這種合金稱為2V-Permendur。1947年美國斯坦利(Stanley)等在35Co-Fe合金中加入0.5％Cr，提高了電阻率和改善了加工性，這種合金稱為Hiperco。1957年古爾德(H.L.B.Gould)等在氫氣氛下冶煉出純淨的2V-Permendur，最後經磁場熱處理獲得矩形磁滯回線和更高磁性，這種合金稱為Supermendur。1975年梅傑 (R.V.Major)等在2V-Permendur中加入4.5％Ni，進一步改善了塑性，並放寬了熱處理溫度範圍。現在工業生產的Fe－Co軟磁合金有兩種：加0.5～0.6％Cr的(27～35)Co-Fe合金和加約2％V的49Co-Fe合金。中國從60年代開始生產2V-Permendur合金（牌號1J22）。

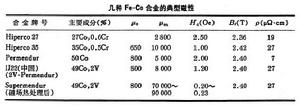

磁特性 Fe－Co合金的主要磁特性是Bs值高（見表）。尤以35Co-Fe合金最高，另外在較高磁感應強度(B)下的磁導率(μ)高（如 Supe-rmendur合金在B＝2.0T時,μ值高達70000～90000，居里溫度(Tc)高（如50Co-Fe合金的Tc≈980℃）。而50Co-Fe合金和35Co-Fe合金都存在Fe-Co有序結構，使合金變脆。加入2％V或0.5％Cr可使有序轉變溫度降低,轉變速度變慢。從有序轉變溫度以上（如900℃）淬火,可抑制有序結構的形成,明顯地改善冷加工性。在50Co-Fe合金中加入2％V,電阻率可提高4倍多。這種合金的塑性和磁性對純淨度和熱處理工藝都很敏感。27Co－Fe合金比較容易進行冷加工。
鐵鈷軟磁合金用途 Fe-Co合金由於ρ值較低，渦流損耗(We)較高，只適於在直流和低頻條件下使用。目前主要用於航空發電機和電動機、大功率脈衝變壓器鐵芯等。因為合金的飽和磁感和較高磁感應強度下的磁導率都高，所以鐵芯尺寸和重量可以減小。由於居里溫度高，也用來製作高溫下使用的電器元件。這種合金也是製造高級電磁鐵、磁透鏡、小體積繼電器和電話接收器膜片的重要材料。矩形回線的 Supermendur合金用來製作電磁開關和記憶元件。
參考書目
G.Y.Chin & J.H. Wernick,Soft Magnetic Metallic Materials,Ferromagnetic Materials,Vol.2, pp.57～188,North-Holland Publ.Co.,1980.
