錨桿

錨桿

錨桿作為地下工程和岩石邊坡的主要支護形式之一,對土木工程穩定性的維護起著重要作用,尤其是在節理裂隙岩體中,錨桿對岩體的加固作用十分明顯。

基本信息

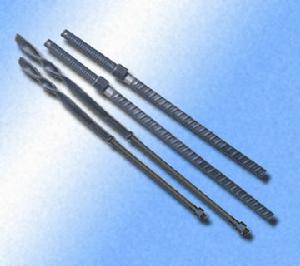

(圖)錨桿錨桿
錨桿,英文“Bolt”;“bolting(準確稱謂)”;“anchor(早期稱謂)”是當代煤礦當中巷道支護的最基本的組成部分,他將巷道的圍岩束縛在一起,使圍岩自身支護自身。現在錨桿不僅用於礦山,也用於工程技術中,對邊坡,隧道,壩體進行主動加固。

簡介

組成錨桿必須具備幾個因素:
① 一個抗拉強度高於岩土體的桿體
② 桿體一端可以和岩土體緊密接觸形成摩擦(或粘結)阻力
③ 桿體位於岩土體外部的另一端能夠形成對岩土體的徑向阻力

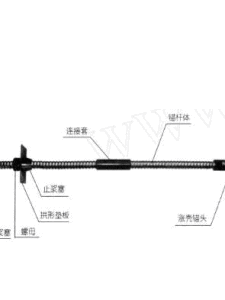

錨桿基本結構錨桿基本結構

錨桿作為深入地層的受拉構件,它一端與工程構築物連線,另一端深入地層中,整根錨桿分為自由段和錨固段,自由段時指將錨桿頭處的拉力傳至錨固體區域,其功能是對錨桿施加預應力;錨固段時指水泥漿體將預應力筋與土層粘結的區域,其功能是將錨固體與土層的粘結摩擦作用增大,增加錨固體的承壓作用,將自由段的拉力傳至土體深處。

運用

自1912 年,德國謝列茲礦最先採用錨桿支護井下巷道以來,錨桿支護以其結構簡單,施工方便、成本低和對工程適應性強等特點,在土木工程(包括採礦工程) 中得到了廣泛套用。如我國的世紀工程———三峽工程,其大壩施工中使用了大量錨桿(索) 維護開挖的邊坡、岩壁。又如我國煤礦開採中,每年新掘的錨噴支護的井巷工程長達2000 km。但是,錨桿支護作用理論的研究落後於其工程套用是不爭的事實,使得現在錨桿支護設計中,還多採用技術要求低、成本低和管理容易的工程類比的經驗方法。

分類

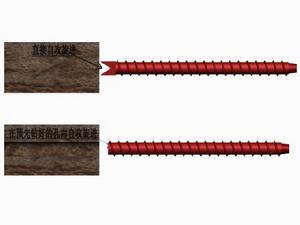

(圖)自攻鏇進錨桿攻鏇進錨桿

錨桿根據其使用的材料可以分為:木錨桿,鋼錨桿,玻璃鋼錨桿等等。

按錨固方式分為:端錨固,加長錨固和全長錨固

以下列舉幾個稱謂的錨桿
(1)木錨桿。我國使用的木錨桿有兩種,即普通木錨桿和壓縮木錨桿。
(2)鋼筋或鋼絲繩砂漿錨桿。以水泥砂槳作為錨桿與圍岩的粘結劑。
(3)倒楔式金屬錨桿。這種錨桿曾經是使用最為廣泛的錨桿形式之一。由於它加工簡單,安裝方便,具有一定的錨固力,因此這種錨桿在一定範圍內至今還在使用。
(4)管縫式錨桿。是一種全長摩擦錨固式錨桿。這種錨桿具有安裝簡單、錨固可靠、初錨力 大、長時錨固力隨圍岩移動而增長等特點。
(5)樹脂錨桿。用樹脂作為錨桿的粘結劑,成本較高。
(6)快硬膨脹水泥錨桿。採用普通矽酸鹽水泥或礦渣矽酸鹽水泥加入外加劑而成,具有速凝 、早強、減水、膨脹等特點
(7)雙快水泥錨桿。是由成品早強水泥和雙快水泥按一定比例混合而成的。具有快硬快凝、 早強的特點。

作用

① 錨桿懸吊作用:錨桿穿過軟弱、鬆動、不穩定的岩土體,錨固在深盡穩定的岩土體上,提供足夠的拉力,克服滑落岩土體的自重和下滑力,防止洞壁滑移、塌落。

② 擠壓加固作用:錨桿受力後,在周圍一定範圍內形成壓縮區。將錨桿以適當的方式排列,使相鄰錨桿各自形成的壓縮區相互重疊形成壓縮帶。壓縮帶內的鬆動地層通過錨桿加固,整體性增強,承載能力提高。

③ 組合梁(拱)作用:錨桿插入地層內一定深度後,在錨固力作用下的地層間相互擠壓,層間摩阻力增大,內應力和撓度大為減小,相當於將簡單疊合的數層梁(拱)變成組合梁(拱)。組合梁(拱)的抗彎剛度和強度大為提高,從而增強了地層的承載能力。錨桿提供的錨固力愈大,作用愈明顯。

④ 錨桿長度:錨桿按照設計、能有效發揮其作用時所需的總長度。按懸吊作用計算時,是錨固長度、加固長度和外露長度之和。按組合梁(拱)作用計算時,是1.2倍組合梁(拱)的高度和外露長度之和。實際取值時,還應考慮開挖輪廓線不平整而增加的附加長度。

⑤ 錨固長度:錨桿錨入穩定地層中的長度,可按經驗選取或按計算選取。按經驗選取時,考慮錨固方式和錨桿直徑。按計算選取時,考慮砂漿與錨桿的粘結力和砂漿與孔壁的粘結力。

⑥ 加固長度:按沿錨桿方向所懸吊的危岩的高度,或圍岩荷載高度,也可用聲波等測試技術測量的鬆動圈厚度的方法來確定。

⑦ 錨桿拉撥試驗:檢驗錨桿施工質量、測定錨桿抗拔力的方法之一。在錨桿未被噴射混凝土覆蓋之前,用錨桿拉力計或扭力矩扳手直接進行測定。夾住錨桿後,緩慢均勻加壓,直至壓力表讀數達到與設計值相對應的數值為止,或使錨桿鬆動為止,一般不做破壞性試驗。在錨桿被噴射混凝土覆蓋後,用錨桿探測儀探明後,將錨桿刨出再進行測定。檢測數量按洞室每長30─50米或每300根錨桿取樣一組,每組不得少於3根,應在檢查點同一斷面內的一排錨桿中均勻選取。

種類

管縫式錨桿

管縫式錨桿是一種全長錨固,主動加固圍岩的新型錨桿,它立體部分是一根縱向開縫的高強度鋼管,當安裝於比管徑稍小的鑽孔時,可立即在全長範圍內對孔壁施加徑向壓力和阻止圍岩下滑的摩擦力,加上錨桿托盤托板的承托力,從而使圍岩處於三向受力狀態。在爆破振動圍岩錨移等情況下,後期錨固力有明顯增大,當圍岩發生顯著位移時,錨桿並不失去其支護抗力,它比漲殼式錨桿有更好的特性。
管縫式錨桿主要性能和規格
1、主要技術性能
(1)初始錨固力:3——7噸;
(2)管環拉脫荷載:8——10噸;
(3)錨桿管抗拉斷能力:12——13噸;
(4)耐腐蝕性能比A3鋼高20——30%,利於長期使用。
2、規格
(1)外徑(毫米):Φ30,Φ33,Φ40,Φ43(±0.5)
(2)長度(毫米):1200、1500、1800、2000、2500
(還可以根據客戶的需要規格生產);
(3)材質:16Mn,20Mnsi;
管縫式錨桿現在煤礦使用比較少。

自鏇錨桿

1自鏇錨桿概述自鏇錨桿是螺鏇錨桿的一種,如果合理使用就成為頂級錨桿。
螺鏇錨桿是上世紀初期開發的軟土層錨桿之一,因為這種錨桿施工簡單快速被廣泛套用在一些野外工程或岩土體的輔助錨固上。在長期的研究實踐中,西安科技大學惠興田教授深入分析傳統螺鏇錨桿並在1999年發明了一種新型的螺鏇式錨桿→自鏇錨桿。自鏇錨桿揚棄傳統螺鏇錨桿的大錨葉結構,採用中空連續小鏇絲結構,採用不同的施工工藝就使得自鏇錨桿的套用發生了根本性變化。從而派生出一系列功能的一個全能體系。以下是各種類別自鏇錨桿簡述。
自攻鏇進錨桿→在鑽孔中自攻鏇進安裝不使用錨固劑就能達到70KN錨固力
創新點:不使用錨固劑的全長錨固錨桿
優點:成本低,施工速度快
缺點:安裝要求鑽孔精確,各項參數配合恰當。施工中難以達到要求
自攻擠壓鏇進錨桿→在土層中無需鑽孔直接擠壓鏇進安裝錨固力20KN/m
創新點:不鑽眼,不注漿的全長錨固錨桿
優點:擠壓強化土體結構使土體承載力大大提高,施工速度快,錨固及時;
缺點:鑽機扭矩要求大,適應性受限,個別情況下單位錨固力小。
自鏇注漿錨桿→在鑽孔中安裝結束後利用自鏇錨桿注漿就成為具有初錨力的自鏇注漿錨桿
創新點:具有初錨力且是全長錨固的注漿錨桿
優點:具有一定初錨力,適應於各種鬆軟岩土體
缺點:注漿程式占用時間,施工環境差,速度受限制
自鏇樹脂錨桿→在鑽孔中安裝的同時自鏇錨桿將樹脂藥卷攪拌成為具有初錨力的自鏇樹脂錨桿
創新點:藥卷攪拌結束立即施加預應力的樹脂錨桿
優點:錨固可靠,適應性廣
缺點:錨桿安裝需要專用鑽具
自鑽自錨固錨桿→在自鏇錨桿中空內放入鑽桿使鑽眼安裝一次完成是具有初錨力的自鑽錨桿
創新點:鑽眼安裝一次完成且具有初錨力的自鑽錨桿
優點:有一定的初錨力,安裝快速,適應於任何岩土層
缺點:安裝需要專用鑽具
自鏇噴漿錨桿→在土層中邊噴漿邊鑽進安裝錨注一次完成錨固力35KN/m
創新點:鑽眼安裝和注漿一次完成的土層錨桿
優點:適應於鬆散岩土體
缺點:不能用於岩體破碎帶鬆散體
2全能自鏇錨桿圖解
全能錨桿圖片解釋
自鑽、自鏇、自錨固--任何地層都適應
注漿、噴漿、鏇噴漿--任何情況都有效
自鏇錨桿〓普通錨桿+自鑽錨桿+注漿錨桿+特種錨桿
※普通錨桿→自鏇樹脂錨桿--自鏇錨固與樹脂錨固劑同時作用〓錨固可靠;施工速度快30%;可施加預應力
※自鑽錨桿→自鑽自錨固錨桿--克服常規自鑽錨桿的只鑽不錨的缺點,鑽錨一體,一次完成〓軟岩土體無需注漿;
簡化工序;提高功效50%
※注漿錨桿→自鏇注漿錨桿--漿液從鏇絲流動能保證鏇絲間注漿飽滿度,又能進入裂隙岩體〓注漿錨固效果可靠度99%
※特殊錨桿→自攻鏇進錨桿;自鏇噴漿錨桿〓軟岩土體中無需鑽眼;直接擠壓鏇進錨固;鬆散體中鏇噴鑽進安裝加固和
錨固一次完成。
3自鏇錨桿體系

自攻鏇進錨桿

1直接自攻鏇進——自攻擠壓鏇進錨桿錨桿上帶鑽頭,用鑽機直接帶動錨桿鏇入土體中。錨桿在鏇進過程中擠壓桿體周圍土體,使緊貼桿體周圍土體參數強化。
自攻擠壓鏇進錨桿不同於自鑽錨桿,自鑽錨桿的錨固全憑後期錨固注漿,注漿對於向上的孔很難達到飽和注漿,錨固可靠性較差。自鏇錨桿自身形成錨固力安裝結束就完成。任何角度都能夠保障錨固力相同。
自攻擠壓鏇進錨桿適用條件:濕陷性黃土,淤泥,鬆散岩土
2孔內自攻鏇進——自攻鏇進錨桿在預先鑽好的孔中先鑽孔,用鑽機帶動錨桿,在轉動過程中使錨桿鏇絲刻入鑽孔壁內起到錨固作用。
