中性點

變壓器，發電機的繞組中有一點，此點與外部各接線端間電壓絕對值相等，此點就是中性點。

基本信息

• 中文名：中性點

• 特點：此點與外部各接線端間電壓絕對值相等
• 存在：變壓器，發電機的繞組

正文

三

中性點

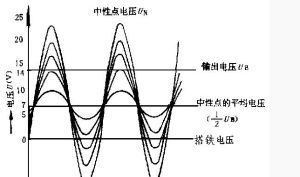

相電源或三相負載連線成星形時出現的一個公共點。當三相星形連線負載的中性點 N與供電系統的中線連在一起時,中性點N的電位因受到電源的直接約束而與電源的中性點 n的電位基本相同。但若三相星形連線負載的中性點N不與供電系統的中線相連,此時若負載不對稱，便會出現所謂中性點位移現象。中性點位移是指在位形圖上中性點N和中性點n不再重合，實際上是表明二者的電位不同，出現了電壓（此時選中性點n的電位為零），如圖1所示。

中性點

三相三線制的不對稱電路中的電源可以是星形連線，也可以是三角形連線，但二者可以等效互換。為了分析方便,多選用星形連線的三相電源（圖2）。取電源中性點n為參考節點,用節點電壓法可求出負載中性點N的電壓為

式中妧а、妧b、妧c是電源的相電壓,ZA、ZB、Zc分別是負載 A相、B相和C相的複數阻抗。由求得的又可求出負載的各相電壓

各相負載電流則為

由

中性點

於負載中性點電壓妧x不為零，造成了三相負載電壓不對稱，有的相會遠遠低於電源相電壓，有的卻又大大超過電源相電壓，結果造成各相負載難以正常運行。為了避免這種現象出現，在實際的低壓配電系統中都加有中線，並且規定在中線上不得串接熔斷器和開關，甚至還要用機械強度較高的導線作為中線。

套用

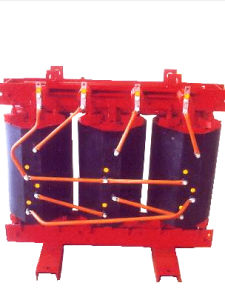

中性點隔離開關

中性點

三相三線制的不對稱電路中的電源可以是星形連線，也可以是三角形連線，但二者可以等效互換。為了分析方便,多選用星形連線的三相電源（圖2）。取電源中性點n為參考節點,用節點電壓法可求出負載中性點N的電位式中妧а、妧b、妧c是電源的相電壓,ZA、ZB、Zc分別是負載A相、B相和C相的複數阻抗。由求得又可求出負載的各相電壓各相負載電流則為由於負載中性點電壓妧x不為零，造成了三相負載電壓不對稱，有的相會遠遠低於電源相電壓，有的卻又大大超過電源相電壓，結果造成各相負載難以正常運行。為了避免這種現象出現，在實際的低壓配電系統中都加有中線，並且規定在中線上不得串接熔斷器和開關，甚至還要用機械強度較高的導線作為中線。
