簡介：
概述：

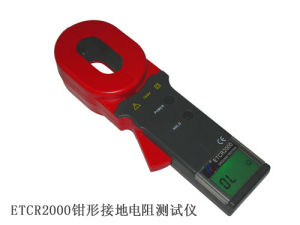

英文翻譯：ETCR2000 Earth Ground Clamp Meter。 鉗式數字接地電阻測試儀適用於電信、電力、氣象、機房、電力配電線路、鐵塔輸電線路、加油站、工廠接地網、避雷針等。該儀器除了具有傳統打輔助地極測接地電阻的功能外，還具備了無輔助地極測量的獨特功能，改變了測試接地電阻傳統的測量原理和手段：採用雙鉗口非接觸測量技術無需打輔助地極，也無需將接地體與負載隔離，實現了線上測量。別稱
單鉗口接地電阻測試儀、鉗型接地電阻測試儀、鉗型接地電阻儀、鉗型接地電阻表、鉗形接地電阻儀、鉗形接地電阻表、接地電阻、接地表、地阻儀、接地電阻儀、接地電阻測量儀、鉗式數字接地電阻測試儀、鉗式接地電阻測試儀
特性：
1 測量方式：
適合任意接地場所，多點或單點接地，都可正常測試。2 抗干擾能力強：
自產生高頻電流，從而過濾市電中50HZ 、100HZ等諧波干擾電流，即使在500KV變電站環境下，也能精確測量。3範圍廣、解析度高：
量程從0.01Ω～1000Ω，解析度0.01Ω，對0.7Ω以下接地電阻，也能準確測量。4 大鉗口設計：
鉗口直徑50mm，滿足用扁鐵/鋼作接地引線的情況，特殊鉗口尺寸可按客戶要求定製。5 大容量數據儲存：
可儲存200組測量數據。6 操作簡單：
全中文操作界面、體積小、重量輕、防爆便攜箱，野外測量攜帶方便。技術規格
電 源： 6VDC（4節5號鹼性乾電池）工作溫度：-10℃-55℃
相對濕度：10%-90%
液晶顯示器：4位LCD數字顯示，長寬47×28.5mm
鉗口張開尺寸：長鉗口 28mm； 圓鉗口 32mm
鉗表質量(含電池)：長鉗口1320g； 圓鉗口1120g
鉗表尺寸：長鉗口 長293mm、寬90mm、厚66mm
圓鉗口 長260mm、寬90mm、厚66mm
防爆產品的防爆標誌：Exia Ⅱ bt3
保護等級：雙重絕緣
結構特點：鉗口方式
量程換檔：自動
外部磁場：<40A/m
外部電場：<1V/m
單次測量時間：1秒
電阻測量頻率：>1KHz
電阻測量最高解析度：0.001Ω
電阻測量範圍：0.01-1000Ω
*電流測量範圍：0.00-30.0A
*被測電流頻率：45-65Hz
*可存儲測量數據：50組
*電阻報警臨界值設定範圍：1-199Ω
*電流報警臨界值設定範圍：1-499mA
註：“*”僅限於ETCR2000C。
測量接地電阻的注意事項
1．用戶有時會用ETCR2000和傳統的電壓電流法進行對比測試，並出現較大的差異，對此，我們敬請用戶注意如下問題：⑴用傳統的電壓電流法測試時是否解扣了（即是否把被測接地體從接地系統中分離出來了）。如果未解扣，那么所測量的接地電阻值是所有接地體接地電阻的並聯值。
測量所有接地體接地電阻的並聯值大概是沒有什麼意義的。因為我們測量接地電阻的目的是將它與有關標準所規定的一個允許值進行比較，以判定接地電阻是否合格。
例如：在GB50061-97 “66KV及以下架空電力線路設計規範”中所規定的接地電阻允許值是針對所謂“每基桿塔”而規定的。在標準的條文解釋中明確指出：“每基桿塔的接地電阻，是指接地體與地線斷開電氣連線所測得的電阻值。如果接地體未斷開與地線的電氣連線，則所測得的接地電阻將是多基桿塔並聯接地電阻”。
這個規定是相當明確的。
前已述及， 用ETCR2000系列鉗表測量出的結果是每條支路的接地電阻，在接地線接觸良好的情況下，它就是單個接地體的接地電阻。
十分明顯，在這種情況下，用傳統的電壓電流法和ETCR2000系列鉗表測試，它們的測量結果根本就沒有可比性。被測對象既然不是同一的，測量結果的顯著差異就是十分正常的了。
⑵用ETCR2000系列鉗表所測得的接地電阻值是該接地支路的綜合電阻。它包括該支路到公共接地線的接觸電阻、引線電阻以及接地體電阻。而用傳統的電壓電流法在解扣的條件下，所測得的值僅僅是接地體電阻。
十分明顯，前者的測量值要較後者大。差別的大小就反映了這條支路與公共接地線接觸電阻的大小。
應該說明，國家標準中所規定的接地電阻是包括接地引線電阻的。在DL/T621-1997 “交流電氣裝置的接地”中的名詞術語中有如下規定：“接地極或自然接地極的對地電阻和接地線電阻的總和，稱為接地裝置的接地電阻”。
這種規定同樣十分明確。這是因為引線電阻和接地體接地電阻在防雷安全上來說是等效的。
