過渡線

兩個非圓角表面相交處一般均做成圓角過渡，所以兩表面的交線標的不明顯，這種交線稱為過渡線。

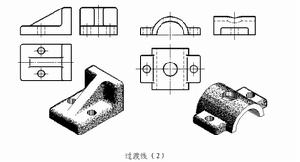

當過渡線的投影和面的投影重合時，按面的投影繪製，當過渡線的投影和面的投影不重合時，過渡線按其理論交線繪製。如圖所示。

過渡線

過渡線

在鑄造和鍛造零件上，由於工藝上的要求，在零件兩表面的相交處常用小圓角光滑的過渡。由於這個原因，零件表面之間的交線並不是特別明顯。如果不畫這交線，會使圖形所表達的零件結構顯得含糊不清；如果按處理一般輪廓線的方法用粗實線表達，又不太合適。為了便於看圖，我們規定在沒有圓角時交線的位置，用細實線示意地畫出這條消失了的線，這條線稱為理論交線，而過渡線則不在圖紙上體現。

如需繪製過渡線時，根據機械製圖新國標（GB/T 4457.4-2002 機械製圖 圖樣畫法 圖線）中規定，可見過渡線套用細實線繪製。
