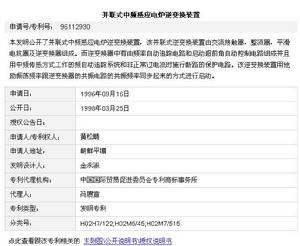

逆變換裝置申請號/專利號：96112930
本發明公開了並聯式中頻感應電爐逆變換裝置，該並聯式逆變換裝置由交流接觸器，整流器，平滑電抗器及逆變換器組成。而逆變換器中有由頻率自動追蹤電路和啟動超前角自動控制電路組成並且用中頻感測方式工作的頻自動追蹤系統和非正常過電流時施行斷路的保護電路。該逆變換裝置用他勵振盪頻率跟逆變換器的共振電路的共振頻率同步起來的方式進行啟動。
申請日：1996年09月16日
公開日：1998年03月25日
授權公告日：
申請人/專利權人：黃松疇
申請人地址：朝鮮平壤
發明設計人：金永淑
專利代理機構：中國國際貿易促進委員會專利商標事務所
代理人：馮賡宣
專利類型：發明專利
分類號：H02H7/122;H02M5/45;H02M7/515
點此查看跟該專利相關的主附圖\公開說明書\授權說明書
並聯式中頻感應電爐逆變換裝置
申請專利號CN96112930.1專利申請日1996.09.16
名稱並聯式中頻感應電爐逆變換裝置
公開（公告）號CN1177232
公開（公告）日1998.03.25
類別電學
頒證日
優先權
申請（專利權）黃松疇
地址朝鮮平壤
發明（設計）人金永淑
國際申請
國際公布
進入國家日期
專利代理機構中國國際貿易促進委員會專利商標事務所
代理人馮賡宣
摘要
本發明公開了並聯式中頻感應電爐逆變換裝置，該並聯式逆變換裝置由交流接觸器，整流器，平滑電抗器及逆變換器組成。而逆變換器中有由頻率自動追蹤電路和啟動超前角自動控制電路組成並且用中頻感測方式工作的頻自動追蹤系統和非正常過電流時施行斷路的保護電路。該逆變換裝置用他勵振盪頻率跟逆變換器的共振電路的共振頻率同步起來的方式進行啟動。
主權項
一種用於熔融高合金鋼，有色金屬及非金屬的並聯式中頻感應電爐逆變換裝置，由主接觸器（２）、整流器（３）、平滑電抗器（４）及逆變換器（５）組成，逆變換器中有由頻率自動追蹤電路（３６），啟動超前角自動控制電路（３５）組成的頻率自動追蹤系統（６）和保護電路（７），頻率自動追蹤系統（６）以感測中頻電壓的方式工作，頻率自動追蹤電路（３６）由中頻電壓互感器（２７）、整流器（２８）、分壓器（Ｒ↓［１］，Ｒ↓［２］）、比較器（２９）、倒相器（３０）、重複器（３１）、微分器（３２）及滯後元件（３３）組成，頻率自動追蹤電路（３６）對負載的中頻電壓進行自動追蹤控制使負載經常工作在共振頻率上，並聯式逆變換裝置的特徵在於：頻率自動追蹤系統（６）的啟動超前角自動控制電路（３５）由中頻電壓互感器（２７）、整流器（２８）、穩壓器（３７）、分壓器（Ｒ↓［１］，Ｒ↓［２］）組成，當逆變換器（５）的輸入電壓上升的時候，穩壓器（３７）進行限幅，分壓器（Ｒ↓［１］，Ｒ↓［２］）進行分壓後把分壓電壓反饋到比較器（２９），使系統在負載或系統電壓急劇上升的時候也能一定的啟動超前角，保護電路（７）由輔助電路和主電路組成，其中輔助電路由感測及整流中頻電壓的整流器（２１）、整流電壓下工作的直流保護繼電器（２２）、直流保護繼電器的常開結點（１６）、主接觸器的吸引繞組（１９）組成，保護器的主電路由主接觸器（２）的主接觸片（２０）、滯後元件過電壓斷路電路組成，當逆變換裝置（１）處於非正常狀態時用斷開電流的方式保護裝置，逆變換裝置的啟動方式用他勵振盪器的振盪頻率跟逆變換共振電路（２３）的共振頻率同步起來的方法。
