迪諾維克抽水蓄能電站

簡介

迪諾維克抽水蓄能電站

迪諾維克抽水蓄能電站(DinorwicPumped-storagePowerStation)位於英國北威爾斯的班戈爾(Bangor)附近。電站規模為180萬kW，為英國最大的抽水蓄能電站，也是歐洲最大的抽水蓄能電站之一。電站於1974年開工，1982年第1台機組投入運行，1984年6台機組全部投產。總投資4.5億英鎊。
電站是純抽水蓄能電站，在低谷負荷時全功率抽水6h，可在高峰負荷時全出力發電5h，年發電量17億kW·h。每周節省燃料費用約100萬英鎊。

規模

迪諾維克抽水蓄能電站的上水庫是利用原有的馬切林摩爾(MarchlynMawr)湖擴建，修築了一座堆石壩，最大壩高69m，壩頂長600m。壩的上游面採用瀝青混凝土面板防滲，並有利於水庫水位驟降時壩坡穩定。水庫最高蓄水位高程634m，最低運行水位高程600m。有效庫容670萬m3。
下水庫萊恩貝利斯(LlynPeris)湖也是利用一個天然湖泊，修築堆石壩，擴大了湖面。最大壩高35m，運行水位高程為106.25m～92m，有效庫容700萬m3。
電站發電時的最大水頭537.5m，設計水頭534m，最大流量390m3/s。6台可逆式機組，單機容量30萬kW，轉輪直徑3.796m，重25t，轉速500r/min，吸出高度一60m。抽水時的最大揚程545m，額定揚程496m。單機抽水功率31.8萬kW，抽水總功率為190.8萬kW。
廠房為地下式，建在寒武系板岩區，主廠房長79.25m，寬23.5m，高51.3m。

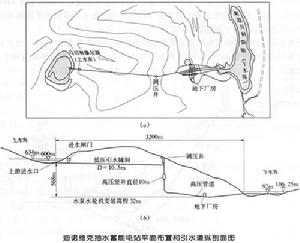

引水建築物包括：1條壓力引水隧洞，直徑10.5m，長1695m；豎井直徑10m，深443m；上接調壓井，下接壓力隧洞，直徑9.5m，長446m；下分6條混凝土支管，直徑3.8m；後接鋼管直徑3.3m～2.5m，平均長170m；尾水洞3條，每條直徑8.25m，長380m～400m。電站平面布置和引水道縱剖面見圖。
迪諾維克抽水蓄能電站地下開挖石方達125萬m3，洞室總長約16km，洞室布置及閘閥較複雜。
由於英國為島國，電網對迪諾維克抽水蓄能電站快速回響能力要求很高，電站能在10s內從空載到出力132萬kW；在緊急情況下90s從滿入力抽水轉到滿出力發電，每天允許工況轉換達40次。
