產品概述

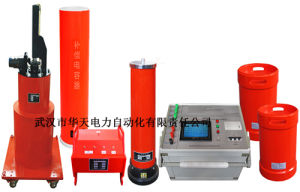

生產廠家：武漢市華天電力自動化有限責任公司產品型號：BPXZ-L參考標準：GB50150-2006,DL/T849.6-2004解決方案：電纜諧振試驗解決方案；發電機交流耐壓諧振配置方案產品別稱：變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置功能介紹
1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此試驗所需的電源功率只有試驗容量的1/Q。
2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且諧振激磁電源只需試驗容量的1/Q，使得系統
重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。
3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。
4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，迴路電流迅速下降為正常試驗電流的1/Q。而並聯諧振或者試驗變壓器方
式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點
的憂患。
5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃落電壓前斷開
電源，這種電壓的恢復過程是一種能量積累的間歇振盪過程，其過程長，而且不會出現任何恢復過電壓。
主要特徵1、裝置具有過壓、過流、零位啟動、系統失諧(閃落)等保護功能，過壓過流保護值可以根據用戶需要整定試品閃落時閃落保護動作並能記下閃落電壓值，以供試驗分析；
2、整個裝置單件重量很輕，最大不超過40kg，便於現場使用 ；
3、裝置具有四種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度工作模式為：全自動模式、手動模式、自動調諧手動升壓模式 ；
4、能存儲和異地列印數據，存入的數據編號是數字，方便的幫助用戶識別和查找 ；
5、裝置自動掃頻時頻率起點可以在規定範圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大螢幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點 ；
6、採用了DSP平台技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化。
技術參數
技術指標
系列產品配置及適用範圍
