產品簡介

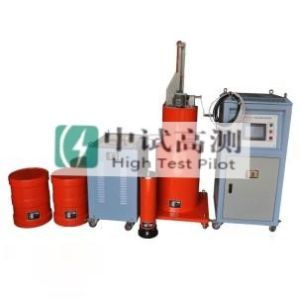

該裝置主要針對11kV/30MW水輪發電機的交流耐壓試驗設計製造。電抗器採用兩隻分開設計該裝置主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。中試高測串聯諧振在電力系統中套用的優點：1、所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。
2、設備的重量和體積大大減少。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/10-1/30。
3、改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。
4、防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，迴路電流迅速下降為正常試驗電流的1/Q。而並聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。
5、不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃落電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振盪過程，其過程長，而且，不會出現任何恢復過電壓。
產品別名
變頻諧振、變頻串聯諧振、中試高測串聯諧振、串聯諧振變壓器、中試高測串聯諧振試驗設備、發電機交流耐壓諧振升壓裝置產品特點
1、裝置具有過壓、過流、零位啟動、系統失諧(閃落)等保護功能，過壓過流保護值可以根據用戶需要整定試品閃落時閃落保護動作並能記下閃落電壓值，以供試驗分析2、整個裝置單件重量很輕，最大不超過40kg，便於現場使用
3、裝置具有四種工作模式，方便用戶根據現場情況靈活選擇，提高試驗速度工作模式為：全自動模式、手動模式、自動調諧手動升壓模式
4、能存儲和異地列印數據，存入的數據編號是數字，方便的幫助用戶識別和查找
5、裝置自動掃頻時頻率起點可以在規定範圍內任意設定，掃頻方向可以向上、向下選擇，同時液晶大螢幕顯示掃描曲線，方便使用者直觀了解是否找到諧振點
6、採用了DSP平台技術，可以方便的根據用戶需要增減功能和升級，也使得人機交換界面更為人性化
技術指標：
額度輸出電壓 0～50kV(AC有效值)及以下
輸出頻率 45～65Hz
諧振電壓波形 純正弦波，波形畸變率≤1.0%
工作制 滿功率輸出下，一般連續工作時間5min
品質因素 10～40
頻率調節靈敏度 0.1Hz，不穩定度＜0.05%
最大試驗容量 5000kVA及其以下
工作電源 220V或380V±10%，工頻50Hz±5%
電容量參考表
類別 發電機型號 生產廠家 額定容量MW 額定電壓kV 相電容μF
火力發電機 T2-12-2 12 6.3 0.1
TQ-25-2 2 6.3 0.19
TBC-30 30 6.3 0.2
TB2-30-2 30 6.3 0.2
TQN-50-2 50 10.5 0.209
TB-50-2 50 10.5 0.26
TB-60-2 60 10.5 0.25
TQN-100-2 100 13.8 0.234
WT23S-083AF3 300 15 0.29
TB-320-2 320 20 0.3
T264/640 600 20 0.368
QF-30-2 30 6.3 0.1
QF-60-2 60 6.3 0.234
QF-60-2 60 10.5 0.33
QFS-125-2 上海電機廠 125 13.8 0.08～0.12
QFSN-200-2 哈爾濱電機廠 200 15.75 0.19～0.21
QFQS-200-2 東方電機廠 200 15.75 0.1928～0.21
QFS-300-2 上海電機廠 300 18 0.16～0.2
QFSN-300-2 上海電機廠 300 18 0.18～0.2
QFSN-600-2 600 20 0.234
ATB-2 美國GE公司 352 23 0.268
TBB-200-2 前蘇聯 200 15.75 0.107
TBB-500-2 500 20 0.25
TBB-320-2 前蘇聯 320 20 0.31
TBB-800-2 800 24 0.25
2-105*234 美國西屋公司 600 20 0.2
50WT23E-138 ABB 600 22 0.253
同步調相機 TT-15-8 15 6.6 0.108
TT-30-6 30 10.5 0.2
