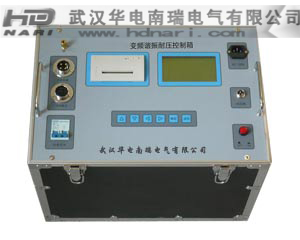

變電站諧振試驗裝置

變電站諧振試驗裝置

變電站諧振試驗裝置

[產品簡介]
變電站諧振試驗裝置主要針對110KV及以下變電站一次電器設備，可按規程滿足變壓器、GIS系統、SF6開關、電纜、套管等容性設備的交流耐壓實驗。
[產品別稱]
變電站諧振試驗裝置 、交流耐壓諧振裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備
[產品參數]
◆額定輸出電壓：0-50kv（AC有效）及其以下
◆輸出頻率：20-300Hz
◆使用頻率：10kv電纜：2.5倍耐壓 39Hz-300Hz
2.0倍耐壓 32Hz-300Hz
35kv電纜: 2.0倍耐壓 32Hz-300Hz
◆諧振電壓波形：純正弦波，波形畸變率≤0.1%
◆最大實驗容量：396kvA
◆品質因數：不低於30
◆工作電源：220V±15%/50Hz±5%
[產品特徵]
◆在額定負載時溫升小，電氣絕緣性能好。
◆輸出電壓波形良好。
◆作串聯諧振使用，被試品擊穿時，無過電壓過電流現象發生。
◆作諧振試驗變壓器使用時，等值電路主要是並聯諧振，試驗電壓的升降按變比折算，電壓升降平穩。
◆體積小，重量輕。
◆採用串聯諧振時，串聯電抗器可採用多隻方式，積木式組合，可串可並，每節電抗器單獨連續可調，單件重量小於60kg，更適合現場使用。
