概述
簡介：
電纜變頻串聯諧振試驗裝置採用了專用的SPWM數字式波形發生晶片，頻率解析度16位，在20~300Hz時頻率細度可達0.1Hz；採用了正交非同步固定式載波調製方式，確保在整個頻率區間內輸出波形良好；功率部分採用了先進的IPM模組，在最小重量下確保儀器穩定和安全。
組成:

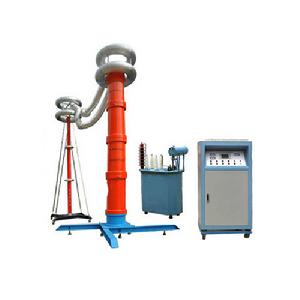

電纜變頻串聯諧振試驗裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。名詞解釋：
耐壓諧振裝置、變頻諧振、變頻串聯諧振、串聯諧振、串聯諧振變壓器、串聯諧振試驗設備、變電站串聯諧振試驗裝置技術說明
特點介紹：
- 35kV及其以下電壓等級的電纜使用數量多，試驗工作量大，所以此類耐壓試驗裝置體積小，重量輕，攜帶型電纜耐壓試驗系統由此而誕生；
- 本系統要求單個人能現場搬動的部件重量不超過30kg，適合現場搬運；
- 電源採用220V單相電源或380V單相電源，方便現場取電；
- 電抗器部分採用乾式環氧澆注，美觀可靠，適合各類電纜的要求。
技術參數：
- 額定輸出電壓：0～66kV(有效值)及以下
- 輸出頻率：20～300Hz
- 諧振電壓波形：正弦波，波形畸變率≤1%
- 滿負載工作時間：連續工作時間60min
- 系統品質因數：最大負載下≥20
- 頻率調節：細度0.1Hz，不穩定度≤0.01%
- 工作電源：220V或380V單相市電
