調諧

調諧

調節一個振盪電路的頻率使它與另一個正在發生振盪的振盪電路(或電磁波)發生諧振。 在漢語中,也有“和諧”之意。

基本信息

釋義

詞目:調諧

拼音:tiáo xié

基本解釋

1. [harmonious]∶和諧

2. [tuning]∶調節到諧振狀態的行為或過程;特指使接收設備(如無線電)的頻率與所收的信號發生共振的一種頻率調節

詳細解釋

1. 調和;協調。

《史記·禮書》:“目好五色,為之黼黻文章以表其能;耳樂鐘磬,為之調諧八音以盪其心。”

漢 王充《論衡·詰術》:“ 匈奴 之俗,有名無姓、字,無與相調諧。”

蕭軍 《五月的礦山》第六章:“小盒子平平地躺在土地上,那畫片的顏色鮮明刺眼,使這灰暗零雜的小屋子感到不調諧。”

2. 調節可變電容器或線圈使收音機與無線電波達到諧振。

《花城》1981年第5期:“他把助聽器的調諧旋鈕擰到‘3’。”

電子調諧

電子調諧是指調節一個振盪電路的頻率使它與另一個正在發生振盪的振盪電路(或電磁波)發生諧振。

調諧的兩種方法

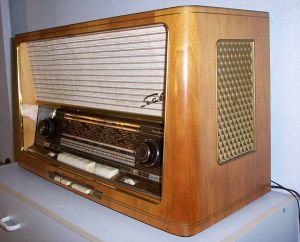

調諧 調諧

由於振盪電路的頻率,所以調諧有兩種方法。一種是改變線圈的電感L,另一種是改變電容器的電容C。後一種較方便常被採用。調諧電路是無線電、電視接收機的重要組成部分。調諧不好,接收效果差,甚至什麼也接收不到。

影響調諧手感的因素

調諧機構是接收機和收音機使用的關鍵功能之一,具有顯示調諧頻率和增加調諧手感的作用,調諧手感的舒服與否將直接影響機器的使用效果,也影響我們對機器的主觀評價。在傳統接收機、收音機的接收迴路中,往往是用LC調諧形式,基本都是採用可變電容器來實現調諧,儘管可變電容的容量不同(常見的有365P、270P等,變化的角度和容量的關係有直線式、對數式等),但可變電容器動片的迴轉角度都是180°。不同的接收頻段,每KHz所對應動片軸的迴轉角是不同的,我們按直線式可變電容來計算一下,我們以常見的四波段收音機為例,來計算各個頻段每KHz對應的可變電容器的迴轉角。

調頻段(FM):迴轉角=(180°/108MHz-88MHz)≈0.009°/KHz

中波段(MW):迴轉角=(180°/1605KHz-535KHz)≈0.17°/KHz

短波段(SW1):迴轉角=(180°/12MHz-4MKHz)≈0.02°/KHz

短波段(SW2):迴轉角=(180°/18MHz-8MHz)≈0.018°/kHz

我們再來計算一下調諧一個電台所需要的迴轉角(以6分貝頻寬為例):

FM段:按6分貝頻寬180KHz,迴轉角=1.62°

MW段:按6分貝頻寬12KHz,迴轉角=2°

SW段:按6分貝頻寬6KHz,迴轉角=0.12°

調諧器

調諧器是某些車載主機所具有的FM/AM調諧器或TV調諧器,具有這些調諧器的車載主機也就具有了FM/AM收音或電視接收功能。目前一般車載主機的調諧器都是指收音機FM/AM調諧器。FM和AM都是信號調製方式,FM是指調頻,AM是指調幅。

電子調諧器的基本組成 電子調諧器的基本組成

電子調諧器主要是由輸入迴路、高放迴路、混頻、本振迴路組成。其工作過程為:輸入端把來自不同頻道的全電視信號經切換之後,選出希望的信號,送入高放迴路進行放大,然後在混頻單元與來自本振迴路的本振信號相混合,從而差出一個固定的全電視中頻信號送給電視機或其它視頻轉換設備進行信號處理。
