通信干擾
正文
瞄準式干擾 壓制敵方一個確定信道的通信干擾。干擾頻譜寬度僅占一個信道頻寬，準確地與信號頻譜重合，干擾能量可全部用於壓制這一信道，干擾功率利用率高。由於可採用最佳干擾樣式，干擾效率高，它的特點是：只干擾某一確定信道，而不干擾其他信道，因而不影響己方的通信和偵察。為使干擾有效，瞄準式干擾應具有最佳的干擾方式、足夠的有效發射功率和迅速及時施放干擾的能力。

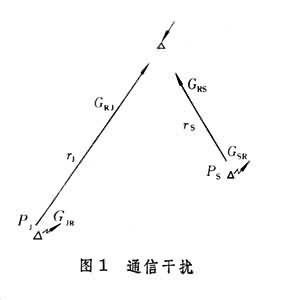

瞄準式干擾的基本公式為
為接收機方向上干擾天線增益;G
為接收機方向上信號發射天線增益；G
為信號發射機方向上接收天線增益；G
為干擾機方向上接收天線增益;PS為信號發射機輸給天線的功率;L為信號發射機到接收機之間路徑傳播衰減；L為干擾機到接收機之間路徑傳播衰減。
通信干擾、L與傳播方式有關，主要有三種傳播方式。 ① 空間波傳播：機載干擾機干擾航空通信，因路徑傳播衰減L=c1/r2，干擾機所需發射功率與干擾距離的平方成正比
P
=K·P
·(rJ/rS)2·G/G② 地波傳播：車載超短波干擾機干擾地面戰術通信，因其路徑傳播衰減遠大於空間波傳播衰減，在短波、超短波波段，L=c2/r4，干擾機所需發射功率與干擾距離的4次方成正比
P
=K·P·(rJ/rS)4·G/G一般車載干擾機設於己方地域，rJ＞rS所需干擾功率遠大於被干擾的敵電台功率。
③ 天波傳播：利用電離層反射的短波傳播，其路徑衰減與距離、頻率有關，而且還與季節、晝夜、地區等有關。近似地說，距離為 200～1000公里時傳播衰減量小，且為常數。在此干擾距離內，短波干擾機所需干擾功率基本上與距離無關。
P
=K·P·G/G干擾過程中信號接收技術 干擾中要保證干擾與信號的頻譜重合，應有引導接收機，以便在干擾過程中監測被干擾的信號，然後，調整干擾頻譜使其與信號頻譜重合。引導接收機採用間斷接收法，也稱時間選擇法或間斷監視法。在干擾過程中，干擾是斷續進行的，發射干擾一段時間後，休止較短時間，然後再發射干擾一段時間。如此重複進行。在休止期間，引導接收機可接收信號，引導干擾頻率與信號頻率重合。一般情況下，如干擾與休止時間之比大於10，並不影響干擾效果，而且還能起監視作用。當發現敵方通信信號消失時，即可及時停止干擾。
頻譜（頻率）瞄準重合技術 有人工調整的鑒頻亮線顯示法、頻譜顯示法和自動調整的鎖相微調法。隨著數字集成技術的發展，常採用數字自動頻率瞄準法。接收時，信號經引導接收機用數字計頻法準確測出信號頻率，以數字碼形式暫存；當轉為干擾時，自動用此數字碼控制作為干擾源的頻率合成。利用此法還可對干擾機實現實時遙控頻率瞄準。引導接收機與干擾機可分設兩地，通過無線數據傳輸遙控干擾頻率，並可在引導站內統一遙控分散配置的多個干擾機。
快速發射有效功率技術 為了迅速及時施放干擾，干擾設備採用的技術有：①快速變頻的頻率合成技術：干擾激勵源採用數字式頻率合成器，可用數字碼控制頻率合成器設定干擾頻率，其精度可達10赫量級，變頻時間可達10微秒量級。已製成各種波段、各種頻率精度和各種變頻時間的頻率合成器組件。②寬頻功率合成技術：除極大功率的干擾機外，一般戰術干擾機的功率放大器都使用電晶體。單管輸出功率為百瓦，採用功率合成技術可輸出千瓦級功率。採用寬頻電路，可做到覆蓋干擾機整個工作頻段，而無需調諧。③寬頻天線技術：採用寬頻帶天線，干擾機和天線間無需調諧匹配網路，可以實時地把干擾功率經天線發射出去。寬頻帶天線能在很寬的頻段內，其阻抗和輻射方向圖基本保持不變。為了增加有效發射功率，還採用高增益定向天線，典型的如對數周期天線。

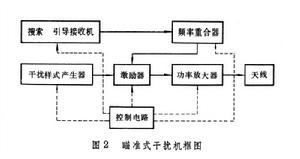

瞄準式干擾機 由引導接收機、干擾樣式產生器、頻率重合器、激勵器、功率放大器、天線和控制電路等組成，有的還包含搜尋接收機。其中，干擾樣式產生器可包含雜音發生器、隨機序列方波和脈衝產生器，以及人工鍵控器等電路，用以調製激勵源，能對不同通信方式產生各種最佳干擾樣式的調製。控制電路用於控制收、發部分的交替和協調工作。
瞄準式干擾機廣泛使用微處理機，以增強幹擾功能，並自動實施各種干擾方式。
通信干擾② 掃頻干擾：在干擾以前，預置搜尋接收機的掃頻頻段、信道步進間隔。工作時，搜尋接收機自動搜尋此預置的頻段，簡稱掃頻搜尋。當搜尋到某信道有信號出現時，由搜尋狀態轉為干擾狀態，對此信號自動實施干擾。為了防護己方通信不受此掃頻干擾，可預置若干保護信道，當步進搜尋到這些信道時，自動跳過，不偵收，也不干擾。
③ 時分制多頻道干擾:當干擾機功率足夠大時,可按時分制對多個信道(2～3個信道)實施瞄準式干擾。在搜尋過程中，把出現的信號頻率存入干擾存儲器；干擾時，按時間均分原則，依次快速輪流地對這幾個信號實施干擾。這就相當於“同時”對多個信道連續實施干擾，單個干擾機相當於多部干擾機。
阻塞式干擾 壓制敵方在某頻段內工作的各個通信信道的一種干擾。在干擾作用區域內，在此頻段內工作的各個通信信道都受到干擾，這也會影響己方在此頻段的通信。其特點是：只要在干擾頻段內，敵方通信採用改頻或跳頻措施，也無法避開干擾。但是，因干擾功率分散，干擾強度比較弱。為使阻塞式干擾發揮作用，應有寬闊的干擾頻段、均勻的干擾頻譜和足夠的干擾場強。
阻塞式干擾的基本公式為
干擾方式 阻塞式干擾有升空式、分散式、擺放式三種方式。
① 升空式干擾：空間波的傳播損耗遠小於地波的傳播損耗；因此，可利用升空式干擾有利條件，干擾敵方陸軍地面戰術通信。升空式干擾有機載式干擾和傘掛式干擾之分。機載式干擾是由飛機或火箭等攜帶干擾機在空中實施干擾。傘掛式干擾是干擾機由飛機或火箭等攜帶到達敵上空時，干擾機與運載工具脫離，張開降落傘，傘掛干擾機在空中實施干擾。
② 分散式干擾：將小型干擾機均勻分布在敵方地域內，使干擾機接近敵接收機，干擾距離遠小於通信距離。由於地波傳播損耗與距離4次方成正比,使用很小的干擾功率，即可達到有效干擾。例如,投擲式干擾,干擾機由飛機或火箭攜帶，投擲到指定的地域實施干擾。
③ 擺放式干擾:干擾機預先設定在指定的地域,當敵軍進入該地域時，採用遙控方式對其施放干擾。
寬頻帶均勻干擾頻譜技術 寬頻帶激勵源大多採用鋸齒波寬頻調頻和低頻雜音窄帶調頻混合電路。鋸齒波寬頻調頻，其功率頻譜在寬的調頻頻段內各分量的功率基本相同，則一部阻塞干擾機相當於多部功率相同的單頻干擾機；而低頻雜音窄帶調頻，其作用是使所有單頻干擾成為雜音調頻干擾。

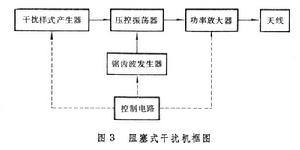

阻塞式干擾機 由干擾樣式產生器、寬頻帶激勵源、功率放大器、天線和控制電路等組成。當對調頻話音進行干擾時，干擾樣式產生器採用低頻雜音發生器，寬頻帶激勵源採用鋸齒波調頻的變容管壓控振盪器。控制電路可以是定時器，實現定時干擾；也可以是遙控接收機，接收指令進行遙控干擾。
