視頻安防監控系統

視頻安防監控系統,基於21世紀的電視模式(PAL 彩色制式,CCIR 黑白制式625行,2:1隔行掃描),所需的大約為6MHz或更高頻寬的基帶信號。

系統術語

video
基於21世紀的電視模式(PAL 彩色制式,CCIR 黑白制式 625行,2:1隔行掃描),所需的大約為6MHz或更高頻寬的基帶信號。
視頻探測 video detecting
採用光電成像技術(從近紅外到可見光譜範圍內)對目標進行感知並生成視頻圖象信號的一種探測手段。
視頻監控 video monitoring
利用視頻探測手段對目標進行監視、控制和信息記錄。
視頻傳輸 video transmitting
利用有線或無線傳輸介質,直接或通過調製解調等手段,將視頻圖像信號從一處傳到另一處,從一台設備傳到另一台設備。本系統中通常包括視頻圖像信號從前端攝像機到視頻主機設備,從視頻主機到顯示終端,從視頻主機到分控,從視頻光發射機到視頻光接收機等。
視頻主機 video controller /switcher
通常指視頻控制主機,它是視頻系統*作控制的核心設備,通常可以完成對圖象的切換、雲台和鏡頭的控制等。
報警圖像覆核 video check to alarm
當報警事件發生時,視頻監控系統能夠自動實時調用與報警區域相關的圖像,以便對現場狀態進行觀察覆核。
報警聯動 action with alarm
報警事件發生時,引發報警設備以外的其他設備進行動作(如報警圖像覆核,照明控制等)。
視頻音頻同步 synchronization of video and audio
指對同一現場傳來的視頻、音頻信號的同步切換。
環境照度 environmental illumination
反映目標所處環境明暗的物理量,數值上等於垂直通過單位面積的光通量。參見附錄A。
圖像質量 picture quality
指能夠為觀察者分辨的光學圖像質量,它通常包括像素數量、解析度和信噪比,但主要表現為信噪比。參見附錄A。
圖像解析度 picture resolution
指在顯示平面水平或垂直掃描方向上,在一定長度上能夠分辨的最多的目標圖像的電視線數。參見附錄A。
前端設備 terminal device
指分布於探測現場的各類設備,在本系統中,通常指攝像機以及與之配套的相關設備(如鏡頭、雲台、解碼驅動器、防護罩等)。
分控 branch console
通常指在中心監控室以外設立的控制和觀察終端設備。
視頻移動報警 video moving detecting
指利用視頻技術探測現場圖像變化,一旦達到設定閾值即發出報警信息的一種報警手段。
視頻信號丟失報警 video loss alarm
指視頻主機對前端來的視頻信號進行監控時,一旦視頻信號的峰值小於設定值,系統即視為視頻信號丟失,並給出報警信息的一種系統功能。
安全防範系統中的視頻安防監控系統,不同於一般的工業電視或民用閉路電視(CCTV)系統。它是特指用於安全防範的目的,通過對監視區域進行視頻探測、視頻監視、控制、圖像顯示、記錄和回放的視頻信息系統或網路。

組成部分

視頻安防監控系統一般由前端、傳輸、控制及顯示記錄四個主要部分組成。前端部分包括一台或多台攝像機以及與之配套的鏡頭、雲台、防護罩、解碼驅動器等;傳輸部分包括電纜和/或光纜,以及可能的有線/無線信號調製解調設備等;控制部分主要包括視頻切換器、雲台鏡頭控制器、操作鍵盤、種類控制通信接口、電源和與之配套的控制台、監視器櫃等;顯示記錄設備主要包括監視器、錄像機、多畫面分割器等。

系統類型

視頻安防監控系統類型基本上可以分為兩種,一種是本地獨立工作,不支持網路傳輸、遠程網路監控的監控系統。這種視頻安防監控系統通常適用於內部套用,監控端和被監控端都需要固定好地點,早期的視頻安防監控系統普遍是這種類型。另一種既可本地獨立工作,也可聯網協同工作,特點是支持遠程網路監控,只要有密碼有聯網計算機,隨時隨地可以進行安防監控,以網路人為代表。

構成模式

根據使用目的、保護範圍、信息傳輸方式,控制方式等的不同,視頻安防監控系統可有多種構成模式。
1、簡單對應模式:監視器和攝像機簡單對應。
2、時序切換模式:視頻輸出中至少有一路可進行視頻圖像的時序切換。
3、矩陣切換模式:可以通過任一控制鍵盤,將任意一路前端視頻輸入信號切換到任意一路輸出的監視器上,並可編制各種時序切換程式。
4、數字視頻網路虛擬交換/切換模式:模擬攝像機增加數字編碼功能,被稱作網路攝像機,數字視頻前端也可以是別的數字攝像機。數字交換傳輸網路可以是乙太網和DDN、SDH等傳輸網路。數字編碼設備可採用具有記錄功能的DVR或視頻伺服器,數字視頻的處理、控制和記錄措施可以在前端、傳輸和顯示的任何環節實施。
視頻安防監控系統的控制部分
控制部分主要包括視頻切換器、雲台鏡頭控制器、操作鍵盤、各種控制通信接口、電源和與之配套的控制台、監視器櫃、系統主機等。

設計規範

GB50395-2007視頻安防監控系統工程設計規範
1總則
1.0.1本條說明制訂本規範的目的。
視頻安防監控系統安全技術防範系統中的主要子系統之一。本規範的制定是為了適應 安全防範工程的實際需要,為了提高工程設計質量,為廣大工程設計人員設計視頻安防監控系統提供一個全國統一的、較為科學合理的設計規範,也為中介服務機構和政府監督管理部
門提供方案論證、系統評估和監督檢查的技術依據。
1.0.2本規範是《安全防範工程技術規範》GB 50348的配套標準,是對GB 50348中關
於視頻安防監控系統工程通用性設計的補充和細化。
1.0·3本條強調了工程建設的總體規劃與協調。
1.0.4視頻安防監控系統的設計包括設備配置、設備控制及顯示記錄功能的要求都要符
合各防護目標的風險等級和防護級別的要求,強調它的經濟、實用、安全、可靠。
1.0.5本條規定了本規範與其他有關規範的關係。
本規範是一個專業技術規範,其內容涉及範圍廣,在設計視頻安防監控系統時,除本專業範圍的技術要求應執行本規範規定外,還有一些屬於本專業範圍以外的涉及其他有關標準、規範的要求,應當執行有關標準、規範,而不能與之相牴觸。這就保證各相關標
2術語
2.0.11、2.0.12介紹了模擬視頻監控系統和數字視頻監控系統的基本內涵。
使用視頻光端機,由於其端對端的模擬視頻輸入/輸出,即使其採用數位化通過光傳輸,通常也視為模擬視頻設備。
數字視頻監控系統通常採用網路攝像機視頻伺服器,或使用具有網路傳輸功能的DVR。一般的,同一台數字視頻設備可支持多用戶的網路並發訪問。
2.0.13介紹了攝像機工作環境的重要指標。
2.0.14~2.0.20介紹了與圖像性能指標有關的幾個重要概念。
2.0.15本條文中的灰度級是指電視圖像中,從最黑到最白之間能區別的亮度等級。
2.0.16在數字圖像處理中,採用按照一定規則丟棄中間圖像幀的做法叫做抽幀,若圖像幀丟棄方法不當,會造成重要信息丟失的問題,這種情形叫丟幀。抽幀方式記錄的圖像回放時,會使人感覺目標動作不連續。
“實時”這一詞被大家廣泛使用,在不同的場合所指有所不同,如實時顯示表示要及時顯示和顯示的圖像嚴格連續;如實時記錄,則更強調記錄圖像的幀率為25{ps;實時傳輸,則強調數據的傳輸延遲足夠小。
3基本規定
3.0.3本條說明了選定視頻安防監控系統的設備、材料的重要原則,是強制性條款。為保證視頻安防監控系統工作的可靠和穩定,其設備和材料要經過法定機構的檢測或認證,使其性能滿足有關規範和使用要求。這是確保設計效果的重要措施之一。
3.0.4本條說明視頻安防監控系統的制式應與我國的電視制式一致。
由於視頻安防監控系統所採用的設備及傳輸和電視有很多一致的地方,如顯示設備就可採用收監兩用機,因此二者制式需要一致。模擬視頻安防監控系統所處理的信號是基帶信號。
3.0.5系統兼容性和可擴展性是滿足系統靈活配置和經濟實用性的重要前提。
1為使視頻安防監控系統在設備上互相兼容,在連線連線埠層面上保持物理特性和輸入輸出信號特性的一致性是十分必要的。
模擬視頻輸入/輸出阻抗及同軸電纜特性阻抗都以所得的模擬電視制式為準;音頻覆核設備的輸入/輸出阻抗符合一般線路的通常特性阻抗等。
2視頻安防監控系統由多種設備組成。這些設備也由多個生產廠家生產,因此,各設備之問只有在技術性能上互相兼容才能組成一個完整的系統。
3.0.6本條說明了系統設計應考慮的因素,這些因素也是視頻安防監控系統設計中經常遇到的,所以在現場勘察時要充分了解。
1通過對設計需求分析確認,明確設計目標。
2系統的技術功能要求來自於防護對象相應的風險等級和防護級別的要求及主管部門或者建設單位的具體要求,系統各組成設備要達到這些技術要求。
圖像的顯示和記錄,特別是回放的圖像質量要求直接反映視頻安防監控系統質量結果。其監控效果和風險等級及防護級別有直接的關係。
3環境條件包括風、雨、雪、霧及雷電等氣候變化、環境照度、電磁場輻射等情況。為適應不同的使用環境,前端攝像機要有相應的保護措施,如防塵採用防護罩,室外全天候防護罩要有自動調節溫度、防雨水、遮陽等措施;高溫環境使用的攝像機要有降溫冷卻措施;水下攝像機要有防水密封措施;在易燃、易腐蝕等環境中使用的攝像機要採取相應保護措施。
前端設備的安裝位置要結合平面圖和現場勘察情況來確定實際效果,如安裝面的狀況,有無視線遮擋。
4控制終端和系統建設的管理要求密切相關,如主控和分控的設定要求。
5視頻切換控制包括視頻輸入輸出信號的接口容量、顯示分配、切換要求(切換時間、切換順序及切換方式要求等)。
6根據安全防範系統設計要求,各子系統之間要達到聯動關係,如入侵報警子系統、出入口控制子系統等都要求和視頻安防監控子系統聯動,這就要求視頻安防監控子系統具備通信接口,其通信協定要和其他子系統相適應才能達到集成要求。
7前端攝像設備產生的模擬視頻圖像信號是一個6MHz的基帶信號(2012年的制式)。一般來說,近距離(數百米以內)傳輸可用視頻同軸電纜(雙絞電纜傳輸注意實際效果和阻抗匹配轉換,可用視頻補償放大器),長距離傳輸須採用光纖傳輸,無論是電纜還是光纜傳輸都要通過管路敷設,因此要結合環境條件和攝像機的分布選擇路由,以達到既經濟又滿足傳輸要求的目的。在某鑿場合下,無法進行管路敷設(中間經山坡或機場跑道等無法逾越的障礙),可以採用無線傳輸,即把視頻信號調製到微波載波上傳送,接收端解調成視頻信號再進行顯示記錄等。無線傳輸一般在可視距離範圍內(否則要進行轉發)。
總之,設備的功能要滿足整個系統的功能,但不同檔次的設備其價格相差甚遠,因此要根據投資情況選用相應檔次的設備。
3.0.7本條說明了設計檔案的規範化、標準化要求,這是保證設計質量的基本要求。
設計檔案包括設計說明書、設計圖紙、主要設備材料清單、工程概(預)算書四部分內容。在安防界,把整套設計檔案一般合稱為設計方案。
設計圖紙應符合國家現行相關標準的規定;標題欄應完整、文字應準確,應有相關人員簽字、設計單位蓋章。圖例應符合《安全防範系統通用圖形符號》GA/T 74等國家現行相關標準的規定。
對於高風險等級的單位或者有特別安全要求的視頻安防監控系統工程設計應按照安全保密要求對檔案進行分類管理。
4系統構成
4.0.2本條說明視頻安防監控系統的結構模式。
視頻安防監控系統設計應根據實際使用需要,結合現場分布特點和設備的性能,綜合平衡選擇適合的結構模式。
下述模式中,傳輸環節可以是普通同軸電纜,復用方式的射頻電纜、光纜、無線微波,或者數字網路傳輸介質及相應接口設備等。
1本款描述了監控點較少情形下的系統構成模式:監視器和攝像機簡單對應。
2本款描述了監控點較多但不要求數字視頻傳輸情形下的系統構成模式:視頻輸出中至少有一路可進行視頻圖像的時序切換。
3本款描述了大規模模擬方式情形下的系統構成模式:可以是多前端視頻設備輸入、多終端顯示控制的矩陣切換控制視頻圖像。
攝像機為模擬式的,傳輸設備是普通的模擬視頻傳輸系統,中心控制主機為矩陣切換控制系統
4本款描述了數字視頻網路虛擬交換/切換的系統構成模式將模擬攝像機功能與數字編碼功能結合在一起,即為網路攝像機。數字交換傳輸網路可以是局域乙太網,也可以是DDN,SDH等公共數字傳輸網路。數字編碼設備在許多場合被DVR所取代,具有記錄功能。
圖中所述的數字編碼設備僅對模擬視頻信號進行數字視頻音頻轉換。數字編碼設備主要是指信源編碼,一般為視頻音頻的壓縮編碼;數字解碼設備主要指信宿解碼,一般指數字視頻音頻的解攝像機可以是模擬式的,也可以是數字式;模擬式的攝像機需經由數字視頻轉換設備轉換為數字視頻輸出,且此設備通常位於接近攝像機安裝位置的附近。在這種情形下,特別要求數據的原始完整性、實時性和及時回響性。
在更大規模的系統互聯中,這裡要求的視頻數據的原始完整性,更多地體現為系統的物理空間安全和系統操作安全的要求。
若模擬攝像機按照模擬信號傳輸到監控中心,然後在中心接入到DVR等進行記錄和顯示,通常不認為是數字視頻監控系統,因為這種情況沒有很好地體現數字視頻在傳輸等方面的特點和優勢。
在數字組網模式中,由於智慧型視頻技術和分布存儲技術的發展,使得對數字視頻的處理、控制和記錄措施可以在前端、傳輸和顯示的任何環節實施。由於軟硬體運算能力的大幅提升、傳輸能力進一步提高及其造價的進一步降低,在數字視頻音頻系統中,集處理、記錄、控制與採集或傳輸於一體的集成智慧型結構會進一步湧現。圖中給出的僅是一個示意的邏輯結構
5系統功能、性能設計
5.0.1本條說明了'系統功能設計的基本要求。
攝像機的安裝部位主要集中於建築物內的人流、車流和物流的主要通道和活動區,在區域邊界的通行門區域,重要物資
或現金、物品、票據等的接待交割區,重要物資設備等存放區及其附近,重要工作區,建築物的外周界區,以及其他認為需要安裝的部位。
5.0.3本條強調了信號傳輸選擇以安全和可靠為基本原則。
S.0.4
8強調了數字視頻系統中的實時監控圖像的顯示重建時間和圖像反饋時間的及時性。由於數字視頻數據在圖像切換時,需要延遲一定時間重新刷新顯示緩衝區的數據,這些新數據在傳輸也存在一定延時,這些延遲的時間構成了顯示圖像的重建時間。
由於對現場遙控設備如遙控攝像機的控制要通過反饋圖像來觀察控制效果,所以必須在控制現場設備和圖像觀察之間有一個合理的時間均衡,以保持控制動作的協調性。
5.0.5本條強調了視頻圖像質量的嚴格原始完整性,保證後端顯示與現場實際情況的一致性。圖像的原始完整性,是圖像的重要指標。如果在圖像採集、傳輸、處理、記錄和顯示任何一個環節出現不完整的問題,例如在數字視頻系統中,技術上極有可能通過改變某些圖像數據,明明是黑的,卻改為了紅的,明明有個人在現場,在顯示圖像上卻看不到這個人,破壞圖像的有效性而失去觀察和取證的意義。
5·o·7視頻存儲能力(包括存儲容量,記錄/回放頻寬等)和檢索能力應能滿足管理要求。
檢索能力是指對記錄圖像信息能夠以適宜的速度查詢到目標信息的能力。
5.0.8本條中的顯示畫面上的時間、日期,是指監視圖像的當前時間、日期,或回放圖像的記錄時的時間、日期。
5.0.9作為視頻報警的重要套用,設備應能具有良好的可操作性。
5.0.10本技術性能指標和圖像質量的要求是視頻安防監控系統基本指標,也是系統的最低指標要求,實際工程的指標要根據被監控目標的風險等級和防護級別及實際現場來確定。一般來說,低於這些要求就滿足不了安全防範要求。
正常工作照明條件通常應理解為防護目標被監視時所對應的環境照度條件。
1視頻安防監控效果受光照條件、氣候條件、目標主體對比度、光學鏡頭指標、攝像機靈敏度等因素的限制,因此系統指標只反映一個基本要求,每個系統都要根據實際效果的要求來調整。
就拿回放來說,它和所監視的目標(特別是人體特徵)的即時位置有關,雖然電視線很高,但如果因為距離過遠,或者鏡頭焦距過短,而沒有記錄下臉部主要特徵(可能是側面或背面,也可能是目標部分的電視線數量過少),也不能有滿意的效果,若增加安裝攝像機的數量又將提高成本。所以一定要做好現場勘察工作,選擇好最佳的配置參數。
2對於數字視頻的圖像要求,在不同的套用場合會有不同的特別要求,例如對於櫃員制的實時錄像強調的記錄幀率至少為25幀/秒·路,而對於一般的保全錄像可以採用動態檢測的記錄圖像,幀率動態可變,或設定為不小於6幀/秒·路的記錄方式,但無論哪種幀率,每路圖像的單幅圖像的像素均不低於352×288。一般的DVR應支持快速跳幀檢索圖像資料的能力。
1當鏡頭成像的像面尺寸大於攝像機靶面尺寸,則攝像機圖像不可能將視場內圖像全部反映出來;當鏡頭成像的像面尺寸小於攝像機靶面尺寸,則攝像機圖像的周邊是一個空白,圖像不是滿幅。本款說明了各種焦距鏡頭的使用場合。
鏡頭與攝像機的接口分C型和Cs型,鏡頭與攝像機的接口應配套,才能達到最佳聚焦。
2視頻安防監控的效果主要是所監控目標的細節要求。一般來說細節要求越高,需要鏡頭的焦距越長,監控視場越小。而要
求監控視場大時則要求鏡頭焦距短,相對地,物體或人細節就觀察不清楚。
3式中,.廠近似等於像距;A像場高/寬可用靶面縱向/橫向尺寸代替,表示滿螢幕顯示時的圖像高度或者水平寬度;A與H應對應,即縱向尺寸和橫向尺寸不能交叉對應,“高”對應“高”。變焦鏡頭的焦距範圍應根據實際監視範圍綜合確定;L近似等於物距。
在物理原理上,式中的.廠應為像距,但攝像機鏡頭通常都是使用在物距遠大於像距和鏡頭焦距的情況下,物距通常為米級,而焦距通常為毫米級,根據下述的焦距公式,可以得出,像距通常非常接近於鏡頭的焦距,在近似計算中,可將像距直接代換為鏡頭焦距。
1/f=1/u+1/v
式中f——鏡頭焦距;u——觀察的物體的物距;v——物體所成像的像距。
6對於有跟蹤移動目標和搜尋移動目標需要的變焦鏡頭,其控制變焦和聚焦的速度應與實際需要相協調,特別是目標移動速度和雲台移動速度。
6.0.3雲台是承載攝像機及附屬物的支持物,包括手動雲台和全方位雲台。雲台的選擇根據攝像機的安裝角度以及承載物的重量等來決定,並對雲台的轉動性能(轉動速度,穩定性和制動性能)有要求,使攝像機的現場適應性進一步增強。
6.0.4室內防護罩主要用於防塵、防潮濕等,有的還起隱蔽作用。
外形宜美觀大方,且易於安裝。室外防護罩一般應具有全天候防護功能(可防高溫、低溫、風沙、雨雪、凝霜等)內設自動調節溫度、自動除霜裝置,所具功能可依據實際使用環境的氣候條件加以選擇。防護罩的外形尺寸可以根據實際環境和攝像機鏡頭尺寸來決定。它是攝像機環境適應性的重要保證。
6.0.5圖像信號的傳輸效果直接影響到視頻安防監控系統的質量,在確保傳輸質量的條件下,儘量採用經濟實用的傳輸方式。傳輸方式的選定對整個系統的成功與否至關重要,通常其傳輸指標應高於系統的總體指標(如頻寬、延遲時間、信噪比、平均無故障工作時間等),傳輸設備的質量應確保在傳輸頻寬、載噪比和傳輸時延等方面的性能。
6.0.6一般的,視頻切換控制設備是視頻監控系統的控制中心,它直接關係到整個系統的管理功能和操作控制水平,是人機界面的重要內容。
有的視頻切換控制設備還具有對音頻的控制功能,其矩陣切換功能可比對視頻矩陣切換控制進行考慮。本條內容主要針對模擬視頻主機控制設備提出的要求。數字視頻監控系統主機的配置可參照其功能和性能要求。
6.0.7本條說明記錄手段可以根據實際套用需要和費用情況來選定,數字錄像設備具有保存性好、回放效果好等特點,被越來越廣泛地使用。
6.0.8在視頻探測、傳輸、顯示和記錄等環節,可以採用數字視頻監控設備,但應符合本規範第3.o。5條,第5.0.2條,第5。o.3條,第5.0.4條第2、8款,第5.o。5條,第5.0.6條,第5.o.10條的要求;後端(含傳輸)數字設備對前端設備的控制應與現場圖像的觀察相協調,如雲台的動作和觀察圖像的變化在跟蹤目標時,不應出現明顯超前或滯後的現象。
實時監視和控制等基本功能是視頻安防監控系統的基本需要,是用於現場觀察、控制的必須手段,因此,任何其他手段的增加,尤其是某些智慧型型的視頻音頻分析設備,這些設備甚至可以幫助值機人員解決大面積長時間觀察搜查異常事件工作而引起的生理、心理疲勞等問題,但也不能代替這些功能的保持。
6.o.9顯示是視頻安防監控系統圖像信號的探測採集、傳輸、控制質量的客觀反映,因此,顯示設備的型號、規格要和視頻安防監控系統規模相適應,如控制室的大小、視頻輸入的數量,一般來說,小系統、控制不大的場合選用較小螢幕,如14”~17”(1~25.4mm)之間,而大系統、控制室面積大的場合選用21”以上,特別是作為主顯示設備可以採用29”或34“等。同時,還要充分考慮值機人員對顯示圖像的觀察的人機關係。
顯示設備的性能指標(主要是清晰度)比攝像機高才能將攝像機的信號水平充分反映。由於專用顯示設備的價格貴,只要能滿足監控要求,可以選用具有視頻輸入端子的收監兩用電視機。
顯示設備的配置數量是根據視頻控制器的輸出路數及需要顯不的圖像情況,有些重點部位不參加時序切換就專用顯示,參加時序的圖像信號根據顯示時間和時序數量來確定,這些都要根據實際管理需求來設定。
6·0·10控制台是監控中心的主要設施之一。一般經常操作的各類鍵盤、控制開關及經常操作的設備都布置在檯面上,因此控制台的設計不但要考慮各設備的安排要方便操作,布設合理美觀,又要考慮到人機關係,操作員的舒適等要求,GB 7269{{電子設備控制旨的布局、形式和基本尺寸》說明了基本要求。
7傳輸方式、線纜選型與布線
7.0.1傳輸環節是保證系統內信號和能量傳輸有效性和可靠性的重要條件。對於有安全保密要求的使用場合,特別是通過公網或無線網路傳輸視頻圖像時,應考慮加密措施。
7.0.2線纜傳輸中,同軸電纜作為傳輸模擬視頻信號的主要線纜,應合理規劃選型。
300m以內的視頻信號傳輸距離,推薦選用SYV75-5的同軸電纜。
若為內部近距離一般為30m內的視頻設備間互連,推薦採用SYV75-3-2的同軸電纜。
更遠距離的視頻信號傳輸,一般可以採用SYV75-7的同軸電纜,也可採用有源方式傳輸,如雙絞線纜或光纜。
7.0.3布線設計應充分考慮前端設備分布、線纜選型和管槽的路由分布情況,以利於施工,使用可靠,便於保護。線路路由的設計原則為傳輸效果最優,包括以下方面:
滿足電磁兼容要求:線路的路由應充分滿足傳輸信號不易受到干擾和防泄漏的要求。
長度最優:路由最短,符合節約材料和信號衰減小的經濟原則。
建立必要的管槽防護:敷設路徑安全可靠,符合系統的物理安全和抗電磁干擾原則。
另外,符合現行的施工規範的規定,這是保證施工質量的重要前提。
8供電、防雷與接地
8·0·1本條說明了對供電的基本要求。視頻安防監控系統的主電源宜按一級或二級負荷來考慮。安裝視頻安防監控系統的場所均為重要建築或場所,因此要確保正常供電。當發生停電或意外事故時要能啟用備用電源,並自動切換。為了保護系統免受外來的雷電衝擊等和系統的操作使用安全,應採用TN—S交流電供電
系統。
8.0.2由於視頻安防監控系統的前端設備安裝在高處(有些在戶外),雷電易通過這些設備(攝像機、解碼驅動盒等)引入,不但易擊毀設備,也可能造成人身傷害,所以應將防雷措施列為重點考慮的問題。對於單純電纜傳輸視頻信號的視頻安防監控系統應注意防止地電位不等而使圖像受到干擾,應採取前端設備接地懸浮,單點接地或者光電隔離等措施。
室外高處主要是指那些不在建築體防雷保護範圍內的安裝位置。
9系統安全性、可靠性、電磁兼容性、環境適應性
9.0.1系統的安全性不僅需要考慮外界對自身的破壞干擾所能承受的能力,還要考慮某些設備對周圍環境或被防護目標的影響。這在文物保護中,輔助光源的套用不能對文物產生損害。
附錄A設計流程與深度
A.1設計流程
A.1.1本條說明設計流程的基本步驟。
由於歷史原因,安防行業相對獨立發展了很多年,形成了一些特定的術語和工作方法。一般來說,基於安全考慮,會對某些重要設計環節和資料提出保密的要求。
1設計任務書。是工程建設方依據工程項目立項的可行性研究報告而編制的、對工程建設項目提出設計要求的技術檔案
是工程招(投)標的重要檔案之一,是設計方(或承建方)進行工程設計的重要依據之一。
2現場勘察。在進行工程設計前,設計者對被防護對象的現場進行與系統設計相關的各方面情況的了解、調查和考察。
3初步設計。工程設計方(或承建方)依據設計任務書(或工程契約書)、現場勘察報告和國家相關法律法規以及現行規範、標準的要求,對工程建設項目進行方案設計的活動。初步設計階段所形成的技術檔案應包括:設計說明、設計圖紙、主要設備材料清單和工程概算書等。
在安防系統中,這個階段比建設行業要求的設計深度會有所加深,並且由於安防產品的離散化特點,要求提供產品的供應廠家或者品牌信息,以便核實造價。
這個階段的許多工作為建築設計等其他專業設計的配合設計做了一個基本的準備。
4方案論證。是建設方組織的對設計方(或承建方)編制的初步設計檔案進行質量評價的一種評定活動。它是保證工程設計質量的一項重要措施。方案論證的評價意見是進行工程項目正式設計的重要依據之一。
5正式設計。是設計方(或承建方)依據方案論證的評價結論和整改意見,對初步設計檔案進行深化設計的一種設計活動。正式設計階段所形成的技術檔案應包括:設計說明(包含整改意見落實措施)、設計圖紙、主要設備材料清單和工程預算書等。這個階段相當於建設行業施工圖設計階段。本規範中,稱為施工圖檔案的編制。
A.1.2建設單位提供的有關建築概況、電氣和管槽路由等設計資料是視頻安防監控系統設計的重要依據,這為視頻安防系統提出對新建建築工程做好預埋預留提供重要的保證,是交流設計信息、確保工程設計可行性的重要環節。
A.2設計任務書的編制
設計任務書是工程設計的依據。在視頻安防監控系統工程建設之初通常由建設單位規劃視頻安防監控系統工程的規模、資金來源和實施計畫,並編制設計任務書,也可委託具有編制能力的單位代為編制。
A.3現場勘察
對於不同的建築體(群),現場勘察的側重點是有所區別的。
對於已有建築進行的視頻安防監控系統的建設,應按照一般原則逐一收集現場的各種相關信息,如原有管線敷設信息,建築格局信息,安全管理的歷史信息等。對於古建築等需要保護的設施還需要特別了解協調安裝的可行性問題。
對於新建建築,強調對建築設計資料的獲取。應與建設單位充分溝通,了解未來使用的需求、周圍的社情民意和自然環境,與建築設計單位充分配合,確定好建築格局和用途,做好管線綜合和專業配合(如現場的照明設計信息、供電信息、裝飾效果信息和其他安防系統信息等),做好預埋預留的設計工作,減少施工過程中的不必要拆改。
現場勘察報告應由建設單位和設計單位共同簽署。
A.4初步設計
A.4.1、A.4.2這兩條說明系統設計的基本工作思路或者工作內容。特別指出的是隨著新建工程的大規模建設,安全技術防範系統工程設計需要直接對建築設計(物防)和其後的保衛管理措施提出要求和建議,並儘可能滿足安全保衛部門在設計前提出的管理要求,這也充分體現了人防、物防和技防相結合的原則。
在這裡,特彆強調總體構思的要求,這是全面規劃、統籌設計的重要環節。一方面結合縱深防護體系的思想,針對現場建築格局分布情況,合理設定攝像機的設定位置和配置數量;另一方面,還要根據現場分布特點,合理選擇傳輸方式,從而進一步確認技術路線和系統配置。特別針對高風險等級工程項目,應注意對視頻安防監控系統的特別設計要求:如低照度,寬動態攝像機要求,攝像機的隱蔽協調安裝等。
結合選定的視頻安防監控系統設備的特點。對人防和物防提出一些合理化的建議,這是保證視頻安防監控系統正常發揮效能的基本條件。以監控中心的設定為例,特彆強調值班制度,提出對值機人員和系統管理員素質和數量的基本要求,監控中心防入侵措施與基本生活設施的配置,以及緊急情況下的應急預案等。
A.4.4
3圖紙應能對系統進行有效、準確的描述,並做到與文字說明相互印證和相互呼應,圖文表的數據應一致,格式符合規範要求。圖紙設計要以能夠向審核者和施工者提供完整、明晰、準確的設計信息為目的,不強調幾類幾張圖。
5平面圖通常包括前端設備布防圖和管線走向圖。管線走向設計應對主幹管路路由等進行設計標註,特別是安防管線通6對於某些關鍵或者特異的安裝場所,特別是需要其他專業如建築裝修等配合的情形,要特別指明安裝方法,並提供相應的安裝工藝示意圖,以保證設計方案的可實施性。
7監控中心的設計需在前期就提出與裝修、暖通、強電和其他弱電專業的配合要求,以保證值機人員的工作環境。
8主要設備材料清單的編制:從經濟上對初步設計進行評估以達到系統的最佳性價比。
A.5方案論證
A.5。1強調方案的論證、審核和批准,以保證設計方案的科學性和合理性。強調契約的簽訂,以確保方案實施主體的有效性,以便於落實後續的工作內容。
A.5.2主要設備材料需要在初步設計的基礎上,補充設備材料相應的生產廠家、檢驗報告或認證證書等資料,以便於評審者確定系統設計的可實施性。
A.5.3在方案論證內容中,應充分考慮到一些高風險等級的單位的要求,如文博系統對設備材料安裝工藝、對實施的可行性、工程造價等給出較為詳細的論證。
A.5.4方案論證的結論可分為通過、基本通過、不通過,對初步設計的整改措施須由建設單位和設計單位確認。
A.6施工圖設計檔案的編制(正式設計)
A.6.1本條所列的依據,並不是設計依據的全部,但這是最關鍵的內容。
A.6.2施工圖設計檔案的編制的主要內容體現了兩個目的:
一是針對整改要求和更詳細、準確的現場條件,修改、補充、細化初步設計檔案的相關內容,確保設備安裝的可行性和良好的使用效果(主要是觀察效果),著重體現現場安裝的可實施性。
二是結合系統構成和選用設備的特點,進行全面的圖紙修改、補充、細化設計,確保系統的互聯互通,著重體現系統配置的可實現性。
A.6.3施工圖設計檔案的編制在原有初步設計檔案的基礎上,至少完善如下內容:
提供詳細的各類圖紙,特別需要增加安裝大樣圖、設備連線關係圖等。
管線敷設圖也可以進一步分解為管路敷設圖和線纜敷設圖,以利於分階段組織人員實施,同時保護有關安全信息。預留管線指的是並行預留敷設的管或者線的根數和規格,不是指長度的簡單延伸。
按照施工圖,編制的設備材料清單和工程預算書,是設備訂貨和工程實施的重要依據。

視頻安防監控系統的優勢

一、視頻安防監控系統介紹

視頻安防監控系統的優勢

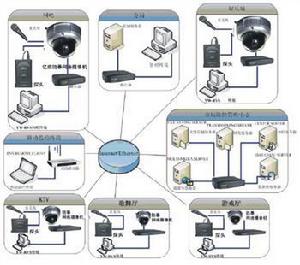

典型的電視監控系統主要由前端設備和後端設備這兩大部分組成,前端設備通常由攝像機、手動或電動鏡頭、雲台、防護罩、監聽器、報警探測器和多功能解碼器等部件組成,它們各司其職,並通過有線、無線或光纖傳輸媒介與中心控制系統的各種設備建立相應的聯繫。在實際的電視監控系統中,這些前端設備不一定同時使用,但實現監控現場圖像採集的攝像機和鏡頭是必不可少的。後端設備可進一步分為中心控制設備和分控制設備。

二、視頻安防監控系統的優勢

1.先進性與繼承性
城市視頻監控工程報警聯網系統的建設不可能將原有的以模擬為主的系統一概拋棄,合適的做法是在規劃好全數位化系統的前提下儘可能將原有模擬系統納入其中。最理想的系統是在兩者之間能做無縫連線,形成完整的城市視頻圖像聯網監控。
2.升級與維修便捷
由於系統規模較大,系統軟體和核心設備應具有自動升級維護功能。另外,城市監控報警聯網系統是由多個複雜的系統組成,包括網路、存儲、作業系統、平台軟體、各種前端設備等,所以要求每個子系統均應具有工作日誌記錄,包括系統各模組和核心設備。
3.可靠性與穩定性
系統應採用成熟的技術和可靠的設備,對關鍵設備有備份或冗餘措施。系統軟體有維護保障能力和較強的容錯及系統恢復能力,以保證系統穩定運行的時間儘可能長,一旦系統發生故障時能儘快修復或恢復。
4.實用與可擴展性
系統應考慮當地環境條件、監視對象、監控方式、維護保養以及投資規模等因素,能滿足城市視頻監控報警聯網系統的正常運行和社會公共安全管理的需求。宜採用分散式體系和模組化結構設計,以適應系統規模擴展、功能擴充、配套軟體升級的需求。用戶可隨時依需要對系統進行擴充或裁剪,體現足夠的靈活性。
5.管理功能易操作
考慮到聯網系統的規模及複雜性,管理軟體平台應具有較好的系統構架,系統核心管理和業務管理必須明確分離,以確保滿足不同的套用需求。由於系統中各類管理伺服器、存儲及轉發伺服器等數量較多,所以系統的網管功能必須強大,否則無法進行日常維護;系統所提供的管理和用戶界面要清晰、簡潔、友好,操控應簡便、靈活、易學易用,便於管理和維護。
6.可支持二次開發
一個城市的監控報警聯網系統的攝像機數目最少也有數百個,多的可達幾萬個,因此必須考慮到平台的可持續發展問題。要達到視頻創造價值的目標,就要求系統具備二次開發的條件,只有這樣才能保證平台視頻資源的充分利用。
7.系統安全程度高
系統安全包括多個方面,其中主要是防止非法用戶及設備的接入,所以除對不同用戶要採取不同程度的驗證手段外,還要保證不合法的設備不能接入到系統中去。聯網監控系統最易受到黑客的攻擊,應採取有效的安全保護措施,防止系統被非法接入、非法攻擊和病毒感染。此外還需防雷擊、過載、斷電、電磁干擾和人為破壞等不安全的因素,以提供全面有效的安全保障措施。
8.兼容性與標準化
兼容性是實現眾多不同廠商、不同協定的設備間互聯的關鍵。系統應能有效地通信和共享數據,儘可能實現設備或系統間的兼容和互操作。系統的標準化程度越高、開放性越好,則系統的生命周期越長。控制協定、傳輸協定、接口協定、視音頻編解碼、視音頻檔案格式等均應符合相應國家標準或行業標準的規定。
