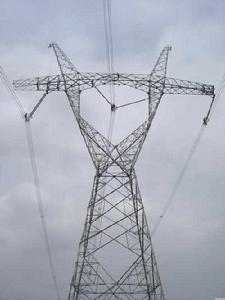

概念
補助樁是輸電基礎施工中常用的一種樁類,當直線樁、桿塔中心樁、“K”樁等不能滿足施工需求時,就需要加釘輔助樁。如線上路轉角的時候。
輸電線路常用樁
直線樁
直線樁也稱“Z”樁,即直線桿的中心樁。這些樁均在兩個轉角之間的直線路徑上。
桿塔中心樁
桿塔中心樁也稱塔位樁或桿位樁,表示桿塔的中心位置。
“K”樁
“K”樁在被跨越物兩邊所釘的樁。
補助樁用法
當上述樁類在工作上不能滿足要求時,就需要加釘補助樁。例如。線上路轉角時,就必須釘補助樁,見圖1。
轉角樁
轉角桿塔的位置樁,如桿塔的橫擔等長,則轉角樁就是桿塔位中心樁。
如果橫擔不等長,則就應向內角平分線方向移動,找出桿塔位中心樁(見圖1)。
施工測量注意事項
(1)必須對全線路及所有樁位進行複測。
(2)定線定點要以中心樁作為測量基點,並應以其小釘作為視點。
(3)經緯儀架在中心樁上,必須精確的調整其位置水平度。
(4)觀測前要細心對光.首先後視相鄰的中心樁,調正鏡頭,對準固定轉動盤,再倒鏡前視相鄰的中心樁,這前後三個中心樁必須在同一直線上。
(5)當樁距和地形允許,可在同一點依次前視各中心樁,當樁距和地形限制時,可移動經緯儀進行對樁,但每移動一次均應按上述方法梯次進行對光。
(6)在地形複雜區或樁距超過500m時,不能按主樁前後相視,可根據已釘的 補助樁進行測量。
(7)複測中發現差錯或誤差,應進行糾正或校正,並將誤差記錄,呈報設計部門作出變更。
(8)遺失的中心樁要補釘,但必須複測其前後的擋距及其施工基面。
(9)對於釘在人行道附近的中心樁.應加釘保護樁,以免碰撞後產生偏差。
(10)如果設計勘測中沒有將中心樁與 補助樁標清楚,則在複測中應重新標清楚。
直線桿塔的定位測量
直線桿塔的定位還要根據桿型來確定,一般直線桿有單桿、雙桿和直線塔,也即1、2、4個立桿坑和拉線坑進行定位和分坑。
直線單桿
(1)將經緯儀架在主桿中心樁上,並調整好,後視另一主桿中心樁,再將經緯儀的望遠鏡翻180°前視另一主桿中心樁,以校對方向的精確度。
(2)在順線方向釘下方向樁 (補助樁 )前後各一個,並各釘下小釘。
(3)經緯儀轉過90°,再在主桿的左右邊釘下方向樁各一個,並各釘下小釘。
(4)如果拉線是人字形的,則就在與順線的90°方向左右邊各釘樁兩個,其中一個是拉盤中心樁,另一個是在拉盤的出口處釘的樁。至於拉線樁的位置應根據設計來確定。

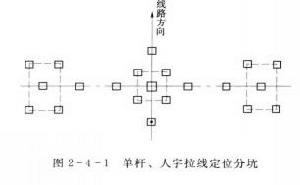

單桿、人字拉線定位分坑如圖2所示。
如果拉線是設計的“米”字板,則經緯儀再轉過45°,進行前視和後視,各釘兩個樁(拉盤出口樁和中心樁),將經緯儀再轉90。進行前視和後視,各釘兩個樁(同樣是拉盤出口樁和中心樁)。
(5)這樣,直線桿的定位就好了.還要進行分坑。如果桿子有底盤的話,則根據底盤大小,每邊適當放大尺寸約10%(視土質而定)釘分坑樁。拉線坑也同樣如此釘分坑樁,但還應在朝桿根方向開拉槓基槽一條。
一基直線單桿的定位和分坑如圖3所示。
矩形塔地腳螺絲基礎
矩形塔四個基礎的兩根對角線互相不垂直,不是90°,因此不能用對角線法,而改用半根開法。
模板找正
將經緯儀置於O點,調好後前視線路方向樁,順鐘向轉90°,用鋼尺量出正面半根開尺寸b/2,分別釘兩個補助樁A,並在樁釘各釘一個小釘。將經緯儀移置任一A樁,對準另一A樁,然後轉90°,在基坑外側釘兩個補助樁B,並在樁頂釘一小釘。在將經緯儀移置另一A樁,同樣測出另外兩個補助樁B,並在樁頂釘上小釘,如圖4所示。在順線路方向的兩個補助樁B間各拉上線繩,從A點按側面半根開尺寸線上繩上做出兩個印記,用重錘像在方形塔一樣找出基礎主柱中心,將模板支好。
地腳螺絲找正
將地腳螺絲套人樣板孔內,並將樣板裝在立柱模板上。將經緯儀置於桿塔中心樁上,用鋼尺量出相鄰兩個基礎內外側地腳螺絲距離,用經緯儀控制正面、側面半根開,使相鄰基礎內外側地腳螺絲距離符合設計要求。地腳螺絲操平後將樣板固定在模板上。
如何確定坑位、怎樣畫坑口線
直線單桿,直線A形桿、門形桿,轉角桿等不同形式的桿坑的坑位確定和坑口線的畫法是不同的,下面分述如下:
直線單桿
直線單桿的坑位可以不在標樁上,而在沿線路中心線方向串動0.3m左右的點上,以此點為中心畫一圓或方
坑口線,保留標樁;也可以將桿坑定在標樁上,以桿坑為中心畫一圓或方坑口線。但這樣,在挖坑時標樁將被挖掉,因此要在通過標樁的線路中心線前後距標樁5m左右的兩點各加一補助樁。
直線A形、門形桿
先沿線路中心在桿位標樁兩側距離各為L的兩點,分別釘上A和A’兩根補助樁;再在測繩(或皮尺)上量取2N的一段,N大致為1.5L,利用等腰法把這一段的兩端分別放在補助樁A、A'上,然後把測繩的等分點用力拽直,在等分點所在處釘上B和B'兩根補助樁,B、B'兩個補助樁的連線就是通過標樁的線路中心線垂直線。沿著這根垂直
線,在桿位標樁兩側各按A形或門形桿根開1/2的距離量出a、a'兩點,這就是A形或門形桿實際的桿位,以此為中心就可以畫出圓或方或長方坑口線。
轉角桿
先沿兩條線路中心線在桿位標樁兩側等距離的兩點分別釘上A和A'兩根補助樁,然後利用等腰法在轉角二等
分線的垂直線上釘上B和B'兩根補助樁。配電線路由於轉角桿的桿頂位置要向拉線方向稍稍斜一點,所以桿根比桿位標樁要向拉線反方向偏移0.2m左右。如果是長方形階梯坑,長邊的方向和轉角二等分線的垂直線平行。
