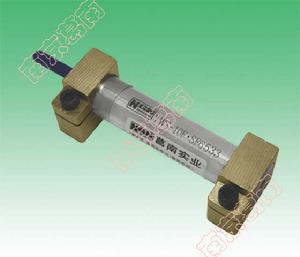

表面(應變)計適用於長期布設在水工結構物或其它結構物的表面,測量結構物表面的應變數,並可同步測量布設點的溫度。振弦式表面(應變)計彈性模量小,與被測結構物的隨動性好,測量中不會干擾原應力場,並可回收重複使用。

規格技術參數

VWS-10F型振弦式表面(應變)計 VWS-10F型振弦式表面(應變)計
技術參數 VWS-10F
測量標距L: mm 100
有效直徑d: mm 22
端部直徑D: mm 24
應變測 拉伸: 10 1500
量範圍 壓縮: 10 1500
靈敏度k: 10/F ≤0.5
測量精度: F.S ±0.1%
溫度測量範圍: ℃ -40~+150
溫度測量精度: ℃ ±0.5
溫度修正係數b: 10/℃ ≈13.5
彈性模量Eg: MPa 200~500
耐水壓: MPa ≥0.5
絕緣電阻: MΩ ≥50

註:頻率模數F=Hz×10

結構

振弦式表面應變計由應變計、安裝夾具、信號傳輸電纜等組成。

安裝夾具

安裝用於長期觀測的表面應變計,應先將配好對的夾具安裝試棒,安裝時兩夾具的底面應在同一平面上,兩夾具緊固螺栓中心孔距應為100mm(儀器標距)。利用裝好試棒的夾具上的4個孔(夾具下附帶的安裝板),在儀器固定位置(觀測點)畫點,在被測結構物畫點的部位打孔,安裝膨脹螺栓,然後將裝有試棒的夾具組固定在被測結構物上,既完成儀器夾具的安裝。

安裝用於臨時測量的表面應變計,一般是將夾具用膠貼上在被測結構物上。首先將被測結構物需要安裝夾具的部位整平打毛,將裝有試棒的夾具底部的中間(在同一平面上)塗上AB膠(快乾環氧樹脂膠),沿夾具四周塗上502快乾膠,隨即貼上在被測結構物整平打毛部位上,壓緊2分鐘左右即可鬆手,10分鐘左右即可貼上牢固。

安裝感測器

夾具固定後,輕輕拆下安裝試棒,將表面應變計從夾具的一端放入,直到表面應變計各端面與夾具外邊沿平齊為止。

表面應變計安裝時應根據設計要求調整測量範圍(調整初始值),方法是:在各應變計的前端座上有一個螺紋孔,可用專用拉桿進行拉、壓調整。調整時先將有電纜一端的夾緊螺釘擰緊,連線讀數儀監測儀器,利用調整拉桿進行拉或壓調整,調整合適後將夾具另一端的擰緊螺釘擰緊,並卸下調整拉桿。
