功能原理

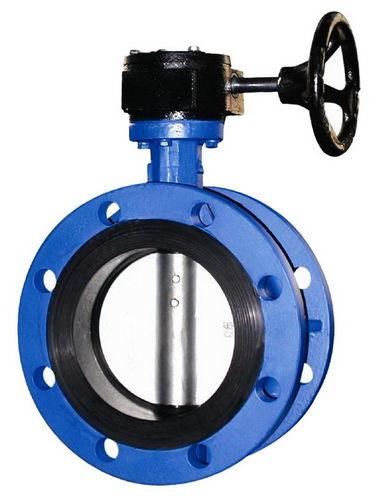

蝸輪對夾式軟密封蝶閥蝸輪對夾式軟密封蝶閥的蝶板安裝於管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。
採用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。
如果要求蝶閥作為流量控制使用，主要的是正確選擇 閥門的尺寸和類型。蝶閥的結構原理尤其適合製作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛套用，而且還套用於熱電站的冷卻水系統。
常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連線在兩管道法蘭之間，法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連線在管道法蘭上。
處於完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
用途和主要性能規範
1.1 適用範圍
D341H-1.6C型金屬密封蝶閥適用溫度≤400℃。
D341X-1.6C型軟密封閥門適用溫度90 - 100℃。
它們適用於空氣、水、蒸汽和油品等工業管道上作為啟閉裝置。
1.2 閥門的性能規範
| 型 號 規 格 | 壓力試驗（MPa） | 工作溫度(℃) | 適用介質 | ||
| 強 度 | 密 封 | 氣密封 | |||
| D341H-1.6C DN150和DN300 | 2.4 | 1.76 | 0.6 | ≤425 | 水、蒸汽、空氣和油品 |
| D341X-1.6C DN150 | ≤100 |
工作原理及結構說明
2.1結構：垂直板式結構，閥桿為整體式
2.1.1金屬硬密封閥門的密封圈為柔性石墨板與不鏽鋼板複合式結構，安裝在閥體上，蝶板密封面堆焊不鏽鋼。
2.1.2軟密封閥門的密封圈為丁腈橡膠材質，是安裝在蝶板上的。閥體閥座堆焊不鏽鋼。
2.2工作原理
2.2.1金屬密封閥門的設計是採用三偏心結構原理，利用了固有的凸輪效應，完全消除了90度行程中閥座與密封圈之間的全部摩擦。
2.2.2橡膠軟密封蝶閥的設計採用了單偏心結構，與中線軟密封不同,蝶板轉動大約在20度之後，閥座與密封圈之間迅速脫離，從而減少摩擦。
2.3閥門的驅動方式
閥門的驅動方式為蝸輪手動機構，將手柄順時針方向旋轉90°，閥門既可關閉，手柄逆時針旋轉90°閥門開啟。
