TD6341W電動通風蝶閥

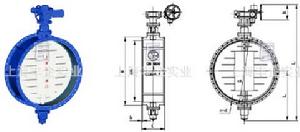

TD6341W電動通風蝶閥外形尺寸圖
TD6341W電動通風蝶閥外形尺寸圖 產品概述
TD6341W電動通風蝶閥採用鋼板焊接製造，具有結構尺寸短，重量輕，安裝方便等特點。TD341W電動通風蝶閥驅動力矩小，啟閉靈活，操作方便。閥體上設定有密封擋圈，密封副之間無可見間隙，泄漏率小。蝶板與閥體間的膨脹間隙大，能有效防止因熱脹冷縮造成的卡死現象。豐企閥門生產的TD341W電動通風蝶閥可配備多種驅動裝置，如手動裝置，渦輪傳動裝置，起動裝置，電動裝置。通風蝶閥廣泛用於冶金、石化、電力、建材、礦山等工業管線，對介質氣體起控制或調節作用。
主要外形連線尺寸
DN D D1 L L1 L2 n-Фd b300 405 370 120 716 220 8-12 10
350 455 420 140 786 240 8-14 10
400 505 470 140 924 270 12-18 10
450 570 530 160 999 295 12-18 10
500 620 580 160 1079 325 12-18 10
600 720 680 180 1140 380 16-18 12
700 820 780 180 1240 430 16-18 12
800 920 880 200 1344 490 16-18 12
900 1040 990 200 1444 540 16-18 14
1000 1140 1090 220 1544 590 20-18 14
1100 1240 1190 220 1644 640 20-18 14
1200 1340 1290 240 1744 690 20-18 14
1300 1440 1390 240 1864 760 20-18 16
1400 1540 1490 260 2020 810 24-18 16
1500 1640 1590 260 2120 860 24-18 16
1600 1740 1690 280 2240 980 24-18 16
1700 1840 1790 280 2340 1030 28-22 16
1800 1940 1890 300 2440 1096 28-22 16
1900 2040 1990 300 2540 1146 32-22 16
2000 2150 2090 320 2640 1196 32-26 16
2200 2360 2300 340 3252 1296 36-26 18
2400 2560 2500 360 3452 1396 36-26 18
2600 2760 2700 380 3652 1496 40-26 18
2800 3960 2900 400 3852 1596 40-26 18
3000 3190 3110 400 3896 1698 44-30 20
3200 3390 3310 440 4110 1798 44-30 20
3400 3590 3510 440 4396 1898 48-30 20
3600 3790 3710 480 4636 1998 48-30 20
3800 4000 3910 480 4886 2098 52-30 22
4000 4210 4120 520 5160 2210 52-30 22
