簡介

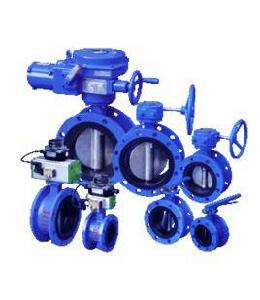

蝸輪蝶閥結構簡單、體積小、重量輕，只由少數幾個零件組成。而且只需旋轉90°即可快速啟閉，操作簡單，同時該閥門具有良好的流體控制特性。法蘭蝶閥處於完全開啟位置時，蝶閥有彈性密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
採用金屬密封的閥門一般比彈性密封的閥門壽命長，但很難做到完全密封。金屬密封能適應較高的工作溫度，彈性密封則具有受溫度限制的缺陷。
如果要求蝶閥作為流量控制使用，主要的是正確選擇 閥門的尺寸和類型。蝶閥的結構原理尤其適合製作大口徑閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛套用，而且還套用於熱電站的冷卻水系統。
常用的蝶閥有對夾式蝶閥和法蘭式蝶閥兩種。對夾式蝶閥是用雙頭螺栓將閥門連線在兩管道法蘭之間，法蘭式蝶閥是閥門上帶有法蘭，用螺栓將閥門上兩端法蘭連線在管道法蘭上。
處於完全開啟位置時，蝶板厚度是介質流經閥體時唯一的阻力，因此通過該閥門所產生的壓力降很小，故具有較好的流量控制特性。蝶閥有彈密封和金屬的密封兩種密封型式。彈性密封閥門，密封圈可以鑲嵌在閥體上或附在蝶板周邊。
用途和性能規範
1.1 適用範圍
D341H-1.6C型金屬密封蝶閥適用溫度≤400℃。
D341X-1.6C型軟密封閥門適用溫度90 - 100℃。
它們適用於空氣、水、蒸汽和油品等工業管道上作為啟閉裝置。
1.2 閥門的性能規範
| 型 號 規 格 | 壓力試驗（MPa） | 工作溫度(℃) | 適用介質 | ||
| 強 度 | 密 封 | 氣密封 | |||
| D341H-1.6C DN150和DN300 | 2.4 | 1.76 | 0.6 | ≤425 | 水、蒸汽、空氣和油品 |
| D341X-1.6C DN150 | 2.4 | 1.76 | 0.6 | ≤100 | 水 |
結構說明與原理
2.1結構：垂直板式結構，閥桿為整體式。
2.1.1金屬硬密封閥門的密封圈為柔性石墨板與不鏽鋼板複合式結構，安裝在閥體上，蝶板密封面堆焊不鏽鋼。
2.1.2軟密封閥門的密封圈為丁腈橡膠材質，是安裝在蝶板上的。閥體閥座堆焊不鏽鋼。
2.2工作原理
2.2.1金屬密封閥門的設計是採用三偏心結構原理，利用了固有的凸輪效應，完全消除了90度行程中閥座與密封圈之間的全部摩擦。
2.2.2橡膠軟密封蝶閥的設計採用了單偏心結構，與中線軟密封不同,蝶板轉動大約在20度之後，閥座與密封圈之間迅速脫離，從而減少摩擦。
2.3閥門的驅動方式
閥門的驅動方式為蝸輪手動機構，將手柄順時針方向旋轉90°，閥門既可關閉，手柄逆時針旋轉90°閥門開啟。本類閥門在管道中一般應當水平安裝。
2.4. 主要零件材料：
| 型 號 規 格 | 閥體/閥瓣 | 閥 桿 | 密封圈 | 填料 |
| D341H-1.6C DN150和DN300 | WCB | 1Cr17Ni2 | 柔性石墨+不鏽鋼 | 柔性石墨 |
| D341X-1.6C DN150 | 1Cr13 | 丁腈橡膠 |
