簡介

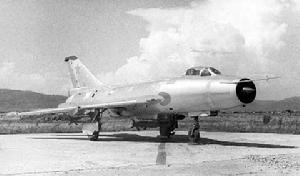

蘇-7戰鬥轟炸機1961年～1965年生產了增加油量和一些現代化電子設備的改進型蘇-7БM。1965年以後，研製和生產改進了火控系統和導航設備的蘇-7БKЛ型飛機。截止到1971年，除上述各型外還生產了教練型蘇-7У、出口型蘇-7БMK和蘇-7УMK等7種型別的蘇-7飛機，共約生產了3000多架。除前蘇聯(最多時曾裝備1400架左右)外，還裝備了古巴、捷克、匈牙利、波蘭、羅馬尼亞、埃及、阿富汗、秘魯、越南、伊拉克等十多個國家，但大部分已退役。據1994年的資料，只有阿爾及利亞(14架蘇-7БМ)、伊拉克和北韓(50架蘇-7БК)國裝備不足100架。
蘇-7參加了印巴戰爭、中東戰爭等多次局部戰爭。1960年代後期中國向巴基斯坦提供了殲-6。殲-6在印巴戰爭中表現出色，先後擊落一架米格-21，八架蘇-7和三架英制獵人戰機，自己損失三架。
改型
蘇-7戰鬥轟炸機60年代，該設計局把蘇-7Б的外翼段改成後掠角可變的變後掠翼(後掠角可從30°變到60°)，機翼的重量比蘇-7增加了400kg。但由於換裝成AЛ-21Ф發動機，其巡航距離可增大25%～30%。此外，還增加了電子設備和外部掛架，結果在蘇-7Б在基礎上派生出一種新型變後掠翼超音速度戰鬥轟炸機。其原型機於1966年投產，1967年出現在航空節上。這種型別的軍用編號是蘇-17，北約給與的綽號為“裝配匠”B。生產型飛機於1971年裝備部隊，其北約綽號是“裝配匠”C。

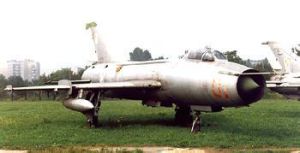

（蘇-7凡克潑）改型，未批產。蘇-7БMK（蘇-7勃愛姆凱）後期改型。烏蘇-7（УСУ-7，下圖）雙座教練型。
1972年出現了進一步改進型，編號為蘇-17M，該型採用了更經濟的發動機(AЛ-21Ф-1)和新的飛行和導航設備，增加了載油量和載彈量(最大到4000kg)。外掛武器中包括有X-23無線電指令制導空對地飛彈和X-28反輻射飛彈。
1974年開始研製能裝備雷射制導武器的型別，這種飛機機頭加長了38cm，裝有雷射測距器，能外掛X-25MЛ和X-29Л雷射制導空對地飛彈以及雷射制導炸彈。該型於1976年裝備部隊，軍用編號是蘇-17M2，北約的綽號為“裝配匠”D。稍後又出現了一種增加了載油量和加裝了新型瞄準設備的蘇-17M3。
1981年蘇-17的最後1種改型蘇-17M4投產。這種飛機裝有以數字式計算機為核心的火力控制和導航系統，而對飛機的飛行速度作了限制(M數到1.8)，但增大了航程。
蘇-17及其幾種改型從70年代初一直生產到1990年。在此期間，還研製了幾種出口型飛機。
蘇-17改型主要有：
蘇-7IG“裝配匠”B：原型機，除外翼段可變後掠角外，與蘇-7差別不大，但起落性能改善。
蘇-17“裝配匠”B：初始生產型，過渡機型，很快被蘇-17M“裝配匠”C。
蘇-17M“裝配匠”C：對地攻擊型，改裝了發動機，加大了載油量，改良了電子設備，後來還在空氣動力學方面作了改進。
蘇-20“裝配匠”C：蘇-17“裝配匠”C的出口型，電子設備從簡。出口到阿富汗、埃及、越南、朝鮮、阿爾及利亞和伊拉克等國。
蘇-17M2“裝配匠”D：對地攻擊型，加長了機鼻，在機鼻中安裝了核武器的導航級攻擊系統。
蘇-17UM/UM2“裝配匠”E：在蘇-17“裝配匠”C基礎上發展起來的雙座教練型，縮短改進了機鼻，只裝配有一門機炮。
蘇-22“裝配匠”F：蘇-17“裝配匠”D的出口型，在機鼻下加裝了感測器吊艙，在加大的機身尾部安裝了新的引擎，能夠攜帶AA-2環礁紅外製導空空飛彈。
蘇-17UM3“裝配匠”G：在蘇-17“裝配匠”E教練機的基礎上改良戰鬥教練機，加大了機背脊艙，載油量，加高了尾翼。
蘇-17UM3K“裝配匠”G：更換了蘇-17UM3“裝配匠”G的引擎。
蘇-17M1“裝配匠”H：改良了蘇-17“裝配匠”C的對地攻擊性能。

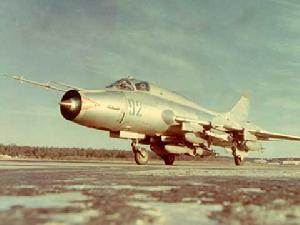

蘇-17M3“裝配匠”H：類似於上一種型號，但對電子設備作了重大改進，服役於蘇聯及匈牙利軍隊。下圖為蘇-17M3
蘇-22M3：出口到非華沙條約組織國家，降低了電子設備和發動機的標準。
蘇-22M3K“裝配匠”J：“裝配匠”H的出口型，出口到利比亞、敘利亞、葉門、安哥拉、秘魯等國。
蘇-17R：戰術偵察型。
蘇-17M4“裝配匠”K：最終生產型，安裝了先進的電子設備，1984年被西方確認，背脊上有小的令卻空氣進口，在俄羅斯軍隊中服役。（蘇-17M4K出口到捷克、東德、波蘭、阿富汗、越南。
動力裝置
蘇-17“裝配匠”B：1台留里卡(Lyulka)設計局AL-7F-1-250渦輪噴氣發動機，推力9600千克。
蘇-17“裝配匠”C：1台留里卡(Lyulka)設計局AL-21F-3渦輪噴氣發動機，推力11340千克。
蘇-22：圖曼斯基(Tumansky)R-29B-300發動機。
武器
（蘇-17“裝配匠”C）
武器掛架共有8個，其中2個專掛副油箱，其餘6個可掛總計4000千克的各類對地攻擊武器（如火箭發射巢、240毫米大直徑火箭彈、減速炸彈、AS-7小牛空對飛彈等），機翼根部內裝2門30毫米NR-30機炮，各帶彈70發。
尺寸數據
（蘇-17“裝配匠”C）
蘇-7戰鬥轟炸機翼展：13.8米（機翼展開時）/10米（機翼收攏時）
機高：5米
機翼面積：40.1平方米
重量及載荷（蘇-17“裝配匠”C）
空重：10000千克
標準載重：14000千克
最大起飛重量：17700千克
最大載荷：4500千克
燃油：4550升（內部）/3200升（外部）
性能數據（蘇-17“裝配匠”C）SU-17
升限：18000米
最大平飛速度：2220千米/小時（11000米高空）
最大平飛速度：1285千米/小時（海平面）
初始爬升率：20535米/分鐘
標準航程：1260千米
轉場航程：2250千米
歷史
蘇-7戰鬥轟炸機蘇-22是在蘇-17M2基礎上發展的出口型殲擊轟炸機，1976年開始生產。1978年生產其改型蘇-22M和蘇-22УM。1982年～1990年又先後生產了幾種出口型，如蘇-22M3、蘇-22M4、雙座的蘇-22УM3和蘇-22УM３K等。北約給與蘇-22M4的綽號是“裝配匠”K。該型的發動機換成了AЛ-21Ф3，推力增加了300kg；機內載油量增加了238L，載彈量增加了500kg，總重增加了680kg；取消了雷達測距器，加裝了雷射測距器和自動導航系統。
蘇-17/20/22系列飛機大約特續生產了20年，前後共有15個型別，但其中大部分型別已經退出現役。
目前仍在使用蘇-17/20的國家有阿富汗、阿爾及利亞、波蘭(蘇-20MK)、敘利亞、越南(30架蘇-17)等。
目前裝備蘇-22飛機的國家有伊拉克、阿富汗、安格拉(39架)、保加利亞(18架蘇-22M和3架蘇-22У)、捷克(53架蘇-22M-4和2架蘇-22У)、匈牙利(16架蘇-22M-3和4架蘇-22У)、利比亞(90架蘇-22БM)、波蘭(86架蘇-22M-4K和14架蘇-22У-3M)、敘利亞(60架蘇-20/22БKЛ)、越南(70架蘇-22БKЛ)、葉門(50架蘇-22БKЛ/M-2/У)，總共約為506架。
武器和火力
固定武器
蘇-22M-4(“裝配匠”K)戰鬥轟炸機的左右翼根處各安裝1門30mm機炮，每門炮備彈量是80rds(蘇-7為70rds)。
外掛架和外掛武器
蘇-7戰鬥轟炸機前方的一對掛架還可掛載火箭彈發射器，掛載3顆口徑250kg的炸彈。
2、可能選用的外掛武器和其他外掛物
(1)炸彈包括：
低阻型──П-50-75(50kg)教練彈、ОФАБ-100-120(100kg)殺傷爆破彈、ОФАБ-250-270(266kg)殺傷爆破彈、ФАБ-250M-54(250kg)爆破彈、ФАБ-500-M-54(500kg)爆破彈、ФАБ-500M-62(500kg)高爆炸彈；
低阻高阻型──ОФАБ-250СЗ(250kg)和ФАБ-500СЗ(500kg)減速炸彈、超低空使用的ОФАБ-250СЗН(275kg)、ФАБ-500СЗН(518kg)減速炸彈，以及ФАБ-250M-54、0ФАБ-250-270、ОФАБ-100-120和其他炸彈的減速型。
ЗБ-500型自由降落和減速凝固汽油彈
集束/子母彈──KMГУ子母彈和РВС-250集束炸彈、ПB-250(250kg)減速炸彈和ЗР-8型8管子母彈布撒器。
飛彈AПУ-68УM2火箭彈發射軌和С-24型240mm火箭彈；
0-25發射軌和C-250Ф或C-250ФM型火箭彈；
УB-16發射器，每個裝16枚57mmC-5火箭彈；
УB-32發射器，每個裝32枚57mmC-5火箭彈；
B-8發射器，每個裝20枚80mmC-8火箭彈；
B-13發射器，每個裝5枚122mmC-13火箭彈；
ЛРM-122發射器，每個裝4枚122mmЛР-122火箭彈。

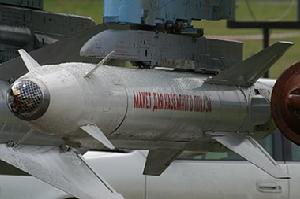

飛彈X-25MP(AS-10，右圖)無線電指令制導飛彈(AПУ-68УM2發射導軌)；
X-25MЛ(AS-10)雷射制導飛彈(AПУ-68УM2發射導軌)；
X-25MП(AS-12)反輻射飛彈；
X-29Л(AS-14)雷射制導飛彈(AKУ-58發射導軌)；
X-29T(AS-14)電視制導飛彈(AKУ-58發射導軌)；

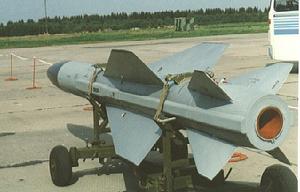

X-58(AS-11，下圖)遠距反輻射飛彈(AKУ-58發射導軌)。
蘇-7戰鬥轟炸機ПTБ-800副油箱，裝800L燃油；
ПTБ-1150副油箱，裝1150L燃油。
(5)空對空飛彈：Р-60M(AA-8)紅外型空對空飛彈
(6)電子干擾吊艙，包括：
СПС(SPS)-141主動干擾吊艙；
ДЕЛTA(DELTA)-飛彈控制吊艙(用於X-25MР飛彈)；
BA(BA)-58發射源定位艙(用於X-25MР和X-58飛彈)；
KР(KKR)-1型偵察吊艙；
AС0(ASO)-2B(V)干擾彈箱(布灑器型)(每個裝32枚干擾彈)。
(7)СППУ-22-01機炮炮艙(使用非標準掛架)
外掛方案
1、外掛武器、掛架和發射器
(1)6個掛架上每個掛顆500kg以下的炸彈，使用БД3-57(英文BD3-57)掛架。除機翼下內側掛架外，通常是在多彈射炸彈架上掛100kg/250kg的炸彈；
(2)8個掛架上每個掛顆500kg以下的炸彈，使用БД3-57(英文BD3-57)掛架。50kg的炸彈僅用於訓練；
(3)4個掛點上的МБД3-У6-68-1(MBD3-U6-68-1)多彈彈射炸彈架，使用БД3-57(英文BD3-57)掛架；
(4)4個КМГУ(KMGU)或КМГУ-2(KMGU-2)彈箱，使用БД3-57(英文BD3-57)掛架；
(5)6個УВ-32(UB-32)火箭彈發射器，使用БД3-57(英文BD3-57)掛架；
(6)4個В-8М-1(B-8M-1)火箭彈發射器，使用БД3-57(英文BD3-57)掛架；
(7)4個В-13(B-13)火箭彈發射器，使用БД3-57(英文BD3-57)掛架；
(8)6個ЛРМ-122(LRM-122)火箭彈發射器，使用БД3-57(英文BD3-57)掛架；
(9)6個С-24(S-24)火箭彈發射器，使用БД3-57(英文BD3-57)掛架和АПУ-68УМ2(APU-68UM2)發射器；
(10)2個С-25(S-25)火箭彈發射器，使用БД3-57(英文BD3-57)掛架和О-25發射器；
(11)2個СППУ-22-01(SPPU-22-01)機炮炮艙，使用過渡梁掛架和БД3-57(英文BD3-57)掛架，後射；
(12)2個СППУ-22-01(SPPU-22-01)機炮炮艙，使用БД3-57(英文BD3-57)掛架，前射；
(13)4枚Х-25МР(Kh-25MR)空對地飛彈，使用БД3-57(英文BD3-57)或過渡梁掛架加БД3-57(英文BD3-57)(用於在機身下安裝時)和АПУ-68УМ2(APU-68UM2)發射器；
(14)4枚Х-25М(Kh-25M)空對地飛彈，使用БД3-57(英文BD3-57)(英文BD3-57)或過渡梁掛架加БД3-57(英文BD3-57)(用於在機身下安裝時)和АПУ-68УМ2(APU-68UM2)發射器；
(15)4枚Х-25МП(Kh-25MP)空對地飛彈，使用БД3-57(英文BD3-57)或過渡梁掛架加БД3-57(英文BD3-57)(用於在機身下安裝時)和АПУ-68УМ2(APU-68UM-2)發射器；
(16)2枚Х-29Л(Kh-29L)空對地飛彈，使用過渡梁掛架和АКУ-58(AKU-58)發射器；
(17)2枚Х-29Т(Kh-29T)空對地飛彈，使用過渡梁掛架和АКУ-58(AKU-58)發射器；
(18)2枚Х-58(Kh-58)空對地飛彈，使用過渡梁掛架和АКУ-58(AKU-58)發射器；
(19)2枚Р-60М(R-60M)紅外型近距空對空飛彈，掛在ПД62-32(PD-32)掛架上，使用П62-1МД(P62-1MD)發射導軌；
(20)ДЕЛТА(DELTA)特種吊艙，掛在БД3-57(英文BD3-57)掛架上；
(21)1個СПС-141(SPS-141)特種吊艙，掛在БД3-57(英文BD3-57)掛架上；
(22)1個БА-58(BA-58)特種吊艙，安裝在機身上；
(23)1個ККР-1(KKR-1)特種吊艙，通過過渡梁掛在掛架上，只能掛在機身下中央掛架上；
(24)4個ПТБ-1150(PTB-1150)副油箱，使用БД3-57(英文BD3-57)掛架；
(25)4個ПТБ-800(PTB-800)副油箱，使用БД3-57(英文BD3-57)掛架。
2、蘇-22M-4戰鬥機的火力配置方案
(1)2×Р-60M紅外飛彈(左右機翼中間掛架各掛1枚)＋20×OФAБ-100M殺傷炸彈(左右機翼外側掛架各掛5顆，採用多彈彈射彈架，上外側掛2顆，上內側掛1顆，下方掛2顆；左右機翼中間掛架各掛1顆；機身下左右各掛4顆，採用多彈彈射彈架，上左右各掛1顆，下前後各掛1顆)；
(2)2×Р-60M紅外飛彈(左右機翼中間掛架各掛1枚)＋10×ФAБ-250爆破炸彈(左右機翼外側掛架和機身下左右中間掛架各掛2顆；左右機翼內側掛架各掛1顆)；
(3)2×Р-60M紅外飛彈＋B×ФAБ-500爆破炸彈；
(4)2×Р-60M紅外飛彈＋4×KMГУ-2子母彈＋2×УB-32發射器；
(5)2×Р-60M紅外飛彈＋6×УB-32火箭發射彈器；
(6)2×Р-60M紅外飛彈＋4×B-8M-1發射器＋2×ПTB-800副油箱；
(7)2×Р-60M紅外飛彈＋6×C-24火箭彈；
(8)2×Р-60M紅外飛彈＋2×C-25火箭彈＋4×C-24火箭彈；
(9)2×Р-60M紅外飛彈＋4×CППУ-22-01炮艙＋2×B-8M-1發射器；
(10)2×Р-60M紅外飛彈＋4×X-25MP空對地飛彈＋1×ДEЛTAn飛彈控制艙＋1×УB-32火箭彈發射器；(11)2×Р-60M紅外飛彈＋4×X-25MЛ雷射制導空對地飛彈；
(12)2×Р-60M紅外飛彈＋2×X-25MП反輻射飛彈＋1×BA-58干擾吊艙＋2×ПTB-800副油箱；
(13)2×Р-60M紅外飛彈＋2×X-29T電視制導空對地飛彈；
(14)2×Р-60M紅外飛彈＋2×X-29Л雷射制導空對地飛彈；
(15)2×Р-60M紅外飛彈＋2×X-58反輻射飛彈＋1×BA-58干擾吊艙；
(16)2×Р-60M紅外飛彈＋1×KKP-1偵察吊艙＋1×CПC-141主動干擾吊艙＋1×УB-32火箭彈發射器＋2×ПTB-800副油箱；
(17)2×Р-60M紅外飛彈＋4×ПTB-800副油箱。
攻擊導航和航空電子系統(蘇-22M-4)
(一)攻擊導航系統
蘇-7戰鬥轟炸機組成
1、ACП-17(BC)瞄準具
2、CVM-20-22中央計算機(功能：系統控制、導航計算和武器投放計算)
3、CЛИН(KLen)-54雷射測距/指示器
4、A-312型近程導航系統(大體上相當塔康和儀表著陸系統)
5、RSDN遠程無線電導航系統(相當羅蘭C)
6、PISS-7都卜勒速度感測器
7、ARK-22無線電羅盤
8、A-031無線電高度表和指點標接收機
9、IKV-8慣性平台
10、SPS-P-72-32大氣數據中心儀
蘇-7戰鬥轟炸機1、通信設備
(1)P-862V/UHF無線電台
(2)CПУ-9機內通話機
(3)CPO(SRO)-2IFF和CO(SO)-69應答機
2、CAУ(SAU)-22M-2自動駕駛儀
3、TИCTИP(TESTER)診斷和記錄系統
蘇-7戰鬥轟炸機1 自動駕駛儀/導航系統指示器和控制盒
2 機翼後掠角控制手柄
3 機後掠角指示器
4 迎角和過載係數組合指示器
5 空速表
6 高度表
7 垂直速度和轉彎傾斜指示器
8 M數和空速組合指示器
9 光電制導飛彈電視監控器
蘇-7戰鬥轟炸機11 信號燈面板
12 告警接收機指示器
13 液壓和剎車系統雙重壓力表器
14 發動機排氣溫度指示器
15 油量表
16 氣壓高度表
17 直流電系統伏特表
蘇-7戰鬥轟炸機19 時鐘
20 航向、導航和滑行著陸指示器
21 無線電高度表
22 壓力－高度指示器
23 起落架放下指示器
24 起落架/前緣縫翼/襟翼/氣動剎車位置指示器
