蒸汽噴射式制冷機　

定義

依靠蒸汽噴射器的作用完成製冷循環的制冷機。它由蒸汽噴射器、蒸發器和冷凝器（即凝汽器）等設備組成，依靠蒸汽噴射器（見水蒸汽噴射真空泵）的抽吸作用在蒸發器中保持一定的真空，使水在其中蒸發而製冷。蒸汽噴射式制冷機用水作為製冷劑,蒸發溫度在0℃以上，僅可用於空氣調節和某些生產工藝過程。蒸汽噴射式制冷機設備龐大,需要高位安裝,一般在10米以上，以便冷水泵和冷卻水泵吸入處為正壓,且需要較高壓力（0.5～5兆帕）的工作蒸汽，所以套用日漸減少,有被溴化鋰吸收式制冷機取代的趨勢。

工作原理

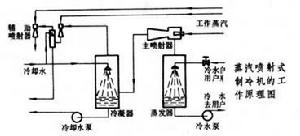

由鍋爐供給的壓力較高的水蒸汽(稱為工作蒸汽)進入主噴射器中,在拉瓦爾噴嘴（見拉瓦爾噴管）中絕熱膨脹，利用這一高速汽流不斷從蒸發器中抽汽，在其中保持較高的真空，即較低的蒸發壓力。從製冷裝置（例如空氣調節設備）來的冷水，經節流減壓後進入蒸發器，其中一部分蒸發並吸收其餘水的熱量而使之溫度降低。降溫後的冷水由泵輸出，供給冷量之後反覆使用。在噴射器中的工作蒸汽連同從蒸發器中抽吸的蒸汽，一起流經擴壓管使壓力升高到冷凝壓力（仍為真空），進入冷凝器中與冷卻水直接接觸並凝結於冷卻水中。冷凝器中的不凝性氣體用一兩級輔助噴射器抽除，以使冷凝器保持一定的真空度。圖中的冷凝器稱為混合式冷凝器。蒸汽噴射式制冷機也可使用管殼式冷凝器(見管殼式換熱器)，這時進入冷凝器中的水蒸汽通過傳熱管被冷卻並冷凝成水，凝結水即可用冷卻水泵注入鍋爐中，重複使用。

按照蒸發器的形式不同，蒸汽噴射式制冷機可分為臥式和立式兩類。立式蒸汽噴射式制冷機按水的蒸發過程又可分為單效蒸發（蒸發器只有一個艙）和多效蒸發（蒸發器分成幾個艙，水依次在其中蒸發）兩種，兩效或三效蒸發方式套用較多。

配圖
