結構組成
拉瓦爾噴管是推力室的重要組成部分。噴管的前半部是由大變小向中間收縮至一個窄喉。窄喉之後又由小變大向外擴張至箭底。箭體中的氣體受高壓流入噴嘴的前半部,穿過窄喉後由後半部逸出。這一架構可使氣流的速度因噴截面積的變化而變化,使氣流從亞音速到音速,直至加速至超音速。所以,人們把這種喇叭形噴管叫跨音速噴管。由於它是瑞典人拉瓦爾發明的,因此也稱為"拉瓦爾噴管"。
工作原理

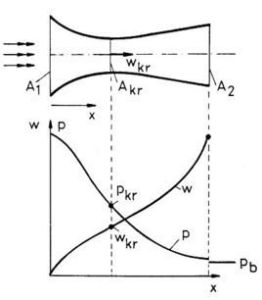

分析一下拉瓦爾噴管的原理。火箭發動機中的燃氣流在燃燒室壓力作用下,經過噴管向後運動,進入噴管的A1。在這一階段,燃氣運動遵循"流體在管中運動時,截面小處流速大,截面大處流速小"的原理,因此氣流不斷加速。當到達窄喉時,流速已經超過了音速。而跨音速的流體在運動時卻不再遵循"截面小處流速大,截面大處流速小"的原理,而是恰恰相反,截面越大,流速越快。在A2,燃氣流的速度被進一步加速,為2-3公里/秒,相當於音速的7-8倍,這樣就產生了巨大的推力。拉瓦爾噴管實際上起到了一個"流速增大器"的作用。其實,不僅僅是火箭發動機,飛彈的噴管也是這樣的喇叭形狀的,所以拉瓦爾噴管在武器上有著非常廣泛的套用。
