英國P40傳動裝置

轉速2500r/min 二檔4.593 五檔1.343

國別 英國
名稱 P40傳動裝置
P40 Transmission
研製單位 大衛·布朗齒輪工業有限公司軍用傳動裝置分部
David Brown Gear Industries Limited,Military Transmissi
生產單位 大衛·布朗齒輪工業有限公司軍用傳動裝置分部
David Brown Gear Industries Limited,Military Transmissi
現狀 樣車
裝備情況 瑞典訂購1台裝在遜邱倫坦克上試車

概述

此系大衛·布朗齒輪工業有限公司發展的1種半自動傳動裝置，由遜邱倫(Centurion)主戰坦克Z51型傳動裝置發展而來，既可以直接更替現有遜邱倫坦克的Z51型傳動裝置，也可以供新坦克使用。
該傳動裝置“十字”傳動，輸入軸與輸出軸相互垂直，有5個前進檔和2個倒檔。換檔時由駕駛員發出信號，由電子控制器操作的電磁螺線管閥向液壓作動缸供油，在主被動件速度同步時齧合爪形離合器掛檔。轉向裝置為3差速器式，通過操作安裝在車輛上的帶式制動器實現轉向。該傳動裝置通過1個單獨的小型油冷卻器冷卻，有一整體濾清潤滑系統。

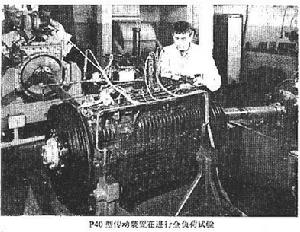

英國P40傳動裝置

性能數據

傳動裝置名稱P40
傳動型式機械式半自動傳動
使用車輛型號遜邱倫坦克
尺寸
長788mm
寬1329mm
高822mm
配用發動機
功率551kW
轉速2500r/min
排檔數目
前進檔5
倒檔2
變速操縱方式電液式
變速傳動比
前進檔一檔11.643
二檔4.593
三檔2.855
四檔1.807
五檔1.343
倒檔一檔22.894
二檔3.859
轉向機構型式3差速式
