國別 法國
名稱 ESM500傳動裝置
ESM500 Transmission
研製單位 索馬·米內維亞公司
Soma Minervia,Fr
現狀 研製
概述
該傳動裝置是法國瓦勒奧公司下屬索馬·米內維亞公司為法國AMX勒克爾主戰坦克研製的，計畫從1991年起生產。
該傳動裝置可傳道882～1103kW(1200～1500馬力)功率，適合50～60噸級車輛使用，最大特點是結構緊湊、重量輕，長1.03m、寬1.562m、高0.67m、不含制動器重1900kg，比豹2坦克使用的HSWL354/3傳動裝置(長1.04m、寬1.72m、高0.78m、重2100kg)更緊湊、更輕。
法國正在以V8X1500發動機和ESM500傳動裝置為基礎，設計一種新型整體式推進系統，該系統的體積將比AMX勒克萊爾坦克的推進系統減小30%。
結構特點

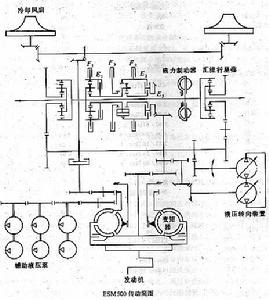

該傳動裝置由變矩器、行星變速機構、液壓轉向裝置、液力制動器、風扇驅動裝置和油水熱交換器等部件組成。
行星變速機構有2個行星排，可提供5個前進檔和1個倒檔。
液壓轉向裝置可為車輛提供無級變化的轉向半徑和原位轉向能力，轉向半徑不受發動機轉速及液力變矩器工況影響。它包括變排量柱塞泵和定排量馬達。液壓泵由液力變矩器渦輪驅動，排量為285cm3，輸入功率為735kW。
液力制動器可以為以35～70km/h行駛的坦克提供有效的制動力矩，使減速度達到5m/s2。停車制動器的制動力矩為30000N·m制動器用空氣冷卻，使用壽命長。
風扇驅動裝置帶有單片式離合器，離合器為紙基或碳基結構，直徑146mm，可以打滑，以調節風扇轉速。
油水熱交換器的液流速度為600L/min。
法國ESM500傳動裝置性能數據
傳動裝置名稱ESM500
傳動型式液力傳動
尺寸
長1030mm
寬1562mm
高670mm
重量(不帶潤滑油)1900kg
配用發動機型號V8X1500
功率1103kW(1500馬力)
轉速2600r/min
適用車輛最大重量60t
離合元件型式變矩器排檔數目
前進檔4
倒檔1
變速操縱方式電液
變速傳動比
前進檔一檔5.36
二檔3.40
三檔1.88
四檔1.19
倒檔一檔6.42\ 二檔(未使用)2.26
轉向機構型式液壓
最小轉向半徑原位
制動系統
制動型式液力制動+摩擦制動
最大制動力矩30000N·m(停車)
操作電壓24V
