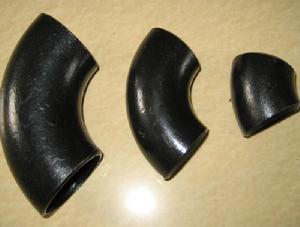

船用彎頭

船用90°長彎曲半徑彎頭 ES型——短彎曲半徑彎頭 EL型——長彎曲半徑彎頭

船用90°長彎曲半徑彎頭

船用90°短彎曲半徑彎頭

船用彎頭

船舶上面建造所用的焊接彎頭。執行標準為GB/T10752-1995。此標準由大連造船廠主編。
形式分為：
ES型——短彎曲半徑彎頭
EL型——長彎曲半徑彎頭
公稱通徑：
ES型 DN50－300

船用彎頭

EL型 DN15－300
彎曲角度：ES型90°，180°、60°、45°、30°、15°
EL型45°，90°，180°、60°、30°、15°
標記示例：DN65、D76、t4.5、90°的長半徑彎頭標記為：
接頭 EL76X4.5X90° GB/T10752-1995
技術要求：材質為C10或者C20的船用碳鋼無縫鋼管。
外徑尺寸按CB*3075
冷加工成形的接頭應做消除應力處理。
無損檢查：
用於I級管系中，外徑大於76MM的對焊接頭應全部經X射線或者y射線檢查。
用於II級管系中，外徑大於102MM對焊接頭以及I級管系中，外徑等於或小於76MM的對焊接頭應以10%抽樣進行射線或y射線檢查。
