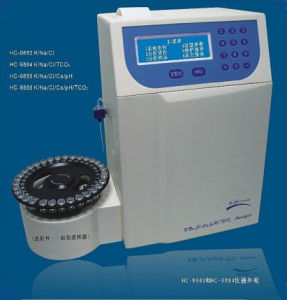

航創電解質分析儀

航創電解質分析儀

航創電解質分析儀是由深圳市航創醫療設備有限公司研發、生產,於1997年10月是國內首家推出了國內第一台能同時檢測鉀、鈉、氯、鈣、二氧化碳的電解質分析儀,其中全自動電解質分析儀獲得了兩項國家級專利。擁有自主智慧財產權,其技術先進,性能穩定,測試準確可靠等優點領先國內同類產品,優於國外產品,樹立了國內醫療器械檢驗類設備自主研發、創新的民族品牌。

儀器簡介

深圳航創電解質分析儀是由深圳市航創醫療設備有限公司研發、生產,於1997年10月是國內首家推出了國內第一台能同時檢測鉀、鈉、氯、鈣、二氧化碳的電解質分析儀,其中全自動電解質分析儀獲得了兩項國家級專利。擁有自主智慧財產權,其技術先進,性能穩定,測試準確可靠等優點領先國內同類產品,優於國外產品,樹立了國內醫療器械檢驗類設備自主研發、創新的民族品牌。

深圳航創電解質分析儀深圳航創電解質分析儀

儀器用途

深圳航創電解質分析儀在臨床檢驗中是必不可缺的,在臨床中它主要測試維持人體血液。體液中滲透壓的平衡,在手術,燒傷,腹瀉,急性心梗等需要大量均衡補液的病人中,離子的測試和檢測很重要。該儀器精密度和準確度高,對任何樣品所測的結果精確、可靠、速度快、且操作本分簡單。所以,離子檢測是各級醫院的必備通用設備。深圳航創電解質分析儀是採用先進的離子選擇電極測量技術來實現精確檢測。該儀器上有六種電極:鈉、鉀、氯、離子鈣、PH和參比電極,它可直接測量全血、血清、血漿和尿液(稀釋)、透析液和水化液中的K、Na、Ca、pH、Cl、Tco2值,通過檢測一個精確的已知離子濃度的標準溶液獲得定標曲線,從而檢測樣本中的離子濃度。

儀器創新升級

深圳航創電解質分析儀採用目前嵌入式處理器市場上的新寵—ARM架構的高性能嵌入式處理器,該處理器較之8086、8088等x86架構的(馮諾曼架構)處理器,有了本質的提升和飛越。在專業領域內的套用上,有了諸多優越的性能和特點。此次深圳航創電解質分析儀的升級,將在原來產品諸多優秀改進的基礎上,給核心器件方面質的提高。此次在硬體方面的擴展和最佳化設計將使儀器的功能擴展,控制能力,以及數據處理和人機互動方面的可擴展性大增,尤其在對LIS、HIS系統方面的協定層支持上將會有更多可擴展,具有可進一步升級的優勢。硬體方面,採用了快速高性能處理器,預設USB、RS232接口,傳輸速率大幅提高,未來的發展中將陸續支持類似物聯網式的通信節點的接口。可擴展式互動控制。儀器配套的PC桌面軟體,可以實現輕鬆的數據管理和報告的後期處理。並為後期的升級和雙向互動提供了物理實現的可能性。ARM架構較之x86架構的優異ARM架構(過去稱作進階精簡指令集機器(AdvancedRISCMachine),更早稱作AcornRISCMachine)是一個32位元精簡指令集(RISC)中央處理器(processor)架構,其核心採用哈佛結構,且廣泛地使用在許多嵌入式系統(embedded)設計。ARM架構的處理器在目前的嵌入式處理器市場,占了約75%的比例,由此使它成為占全世界最多數的32位元架構之一。

深圳航創電解質分析儀9858深圳航創電解質分析儀9858

哈佛結構是一種將程式指令存儲和數據存儲分開的存儲器結構。哈佛結構是一種並行體系結構,它的主要特點是將程式和數據存儲在不同的存儲空間中,即程式存儲器和數據存儲器是兩個獨立的存儲器,每個存儲器獨立編址、獨立訪問。與兩個存儲器相對應的是系統的4條匯流排:程式的數據匯流排與地址匯流排,數據的數據匯流排與地址匯流排。這種分離的程式匯流排和數據匯流排可允許在一個機器周期內同時獲得指令字(來自程序存儲器)和運算元(來自數據存儲器),從而提高了執行速度,提高了數據的吞吐率。程式指令存儲和數據存儲分開,可以使指令和數據有不同的數據寬度。哈佛結構的計算機由CPU、程式存儲器和數據存儲器組成,程式存儲器和數據存儲器採用不同的匯流排,從而提供了較大的存儲器頻寬,使數據的移動和交換更加方便,尤其提供了較高的數位訊號處理性能。X86架構的嵌入式處理器以INTEL早期的8086、8088等為代表,雖然在通用處理器上的套用較為出名,但在嵌入式處理器領域,卻不及哈佛結構高效。哈佛結構與馮·諾曼結構處理器相比,有兩個明顯的特點:哈佛結構使用兩個獨立的存儲器模組,分別存儲指令和數據,每個存儲模組都不允許指令和數據並存;使用獨立的兩條匯流排,分別作為CPU與每個存儲器之間的專用通信路徑,而這兩條匯流排之間毫無關聯。而馮諾曼結構處理器指令和數據共享同一匯流排,使得信息流的傳輸成為限制處理器速度和數據吞吐量的瓶頸,難以提高處理器的速度。

儀器工作原理

深圳航創電解質分析儀有採用離子選擇電極測量法來實現精確檢測的。儀器上有六種電極:鉀、鈉、氯、離子鈣、PH和參比電極。每個電極都有一離子選擇膜,會與被測樣本中相應的離子產生反應,膜是一離子交換器,與離子電荷發生反應而改變了膜電勢,就可檢測液樣本和膜間的電勢。膜兩邊被檢測的兩個電勢差值會產生電流,樣本,參考電極,參考電極液構成“迴路”一邊,膜,內部電極液,內部電極為另一邊。內部電極液和樣本間的離子濃度差會在工作電極的膜兩邊產生電化學電壓,電壓通過高傳導性的內部電極引到到放大器,參考電極同樣引到放大器的地點.通過檢測一個精確的已知離子濃度的標準溶液獲得定標曲線,從而檢測樣本中的離子濃度.溶液中被測離子接觸電極時,在離子選擇電極基質的含水層內發生離子遷移.遷移的離子的電荷改變存在著電勢,因而使膜面間的電位發生變化,在測量電極與參比電極間產生一個電位差.一般常用電極結構:鈉電極特點:鈉電極是一種玻璃毛細管電極用來測定液體樣本中的鈉離子濃度。主要結構:電極套:透明塑膠。測量毛細管:鈉敏感玻璃。電極室:密封的,內充滿鈉電極液。電極芯:Ag、Agcl鉀電極特點:鉀電極是一種膜電板,也是用來測量樣本中的鉀離子濃度。主要結構:電極套:透明塑膠。測量毛細管:鉀離子敏感膜。電極室:密封的,內充滿K+液。電極芯:Ag/Agcl氯電極特點:氯電極也是一種膜電極,用來測量樣本中的Cl離子濃度。主要結構:電極套:透明塑膠。測量毛細管:Cl離子敏感膜。電極室:密封的且充有Cl-液。電極芯:Ag/Agcl參比電極特點:參比電極是連線樣本和信號地的一個裝置。主要結構:參比電極由兩部分組成:參比電極套和參比電極芯。參比電極套中的參比液在以參比電極芯與樣本之間形成一個鹽橋,每次測量開始時,參比液被注入參比電極套中,同時有一小部分參比液由玻璃毛細管中滲入測量室,從而在樣本和參比電極芯之間形成鹽橋,參比電極芯在電信號地和參比液之間形成迴路。測量過程:離子選擇式電極,電極內含有已知離子濃度的電極液,通過離子選擇電極膜與樣本中相應離子相互滲透,從而在膜的兩邊產生膜電位,樣本中離子濃度不用,產生的電位信號的大小也不同,通過測量電位信號大小就可以測知樣本中離子的濃度。電極內液與樣本之間的離子濃度差使電極膜產生電化學電位,這個電位可由電極取出,輸往放大器的輸入端,放大器的另一個輸入端與參比電極連線並接地,電極電壓可進一步放大。形成電壓差,決定著被測樣本的離子濃度。3、研究過程電極溶液中被測離子接觸電極時,在離子選擇電極膜基質的含水層內發生離子遷移。遷移離子的電荷改變存在著電勢,因而使膜面間的電位發生變化;在測量電極與參比電極間產生一個電位差。理想的離子選擇性電極對溶液中所要測定的離子產生的電位差,應符合能斯特(Nernst)方程:E=E0+log10a(x)E:測得的電位E0:標準電極電位(常數)R:氣體常數T:絕對溫度Z:離子價F:法拉第常數a(x):離子的活度可見測得的電極電位和“X”離子的活度的對數成比例,當活度係數保持恆定時,電極電位與離子濃度(C)的對數也成比例,以此來求出溶液中離子的活度或濃度。目前生產鈉鉀氯離子電極分析儀的廠家很多,但所用的電極基本相同,鈉多採用矽酸鋰鋁玻璃電極膜製成,壽命較長,鉀電極多採用結頁氨黴素膜製成。離子選擇性電極分析儀內的主要組成部分K+、Na+、Cl-電極都有規定的壽命,需要定期更換。一般情況下,經多次保養電極,且保證管道暢通,多次定標仍不能通過的電極,就需更換此電極。觀察這些極損的電極,發現其報損的原因是電極內的電極液面低於銀針面。在測量樣本時,測得的電位差無法通過銀針傳送給參比電極,以做下一步的放大及測定。

深圳航創電解質分析儀9886

深圳航創HC9886電解質分析儀採用國際上先進的離子選擇電極,其整機的鉀、鈉、氯、鈣電解質檢測靈敏度、穩定性、抗干擾能力等達到了國外同類機型的先進水平。儀器的中文操作信息管理系統滿足了醫療單位的需求。在二氧化碳的檢測中獨創性地使用了壓力感測器測量技術,即保證了實驗的準確性,又大大地簡化了參考方法的複雜步驟。該儀器採用先進的微處理系統控制,實現了全自動化的檢測。可同時檢測鉀、鈉、氯、總鈣、標準離子鈣、PH、總二氧化碳、陰離子隙等項目。

深圳航創電解質分析儀HC9886 的主要特點

1.儀器採用ARM快速高性能處理器,伺服程式網路下載功能,保證儀器程式及時得到更新。
2.去蛋白液定時自動處理功能,去除管道蛋白吸附,不堵塞,電極性能更穩定、測試更準確。
3.側驅自動復位式進樣系統,操作方便,無污染,更環保。
4.儀器設有液體檢測程式,能自動識別並提示進樣過程中的錯誤,確保了進樣及測量的可控、可靠。
5.電極採用進口膜製作,性能穩定,使用壽命長。
6.自動電位跟蹤技術,自動兩點定標,斜率、截距雙參數校正,保證測試結果的準確。
7.光電定位液體分配閥,具有集成度高、簡化流路及便於維護保養的優點。
8.採用進口壓力感測器測試TCO2,感測器性能穩定,獲得國家專利保護。
9.智慧型化免維護設計:定標,進樣,測量,沖洗,顯示並列印報告,儀器故障診斷與排除,全程自動化,無需人工清洗與維護。
10.能自動進行質控數據處理,自動統計並列印均值、SD及CV值。
11.自動進樣器是可選配件,對於每天樣本多,需要批量處理時,可提高工作效率。
12.可選配數據通訊軟體,實現資料庫管理,可長期存儲,隨時查詢。
13.採用USB和RS232雙通訊接口設計,可實現遠程控制,雙向數據傳輸。
