1簡介：
免維護參比電極是電解質分析儀核心部件之一，保持其性能穩定、使用中免維護至關重要。下面深入探討與分析免維護參比電極的前沿技術。
目前參比電極在醫療檢驗分析流程中套用十分普遍。參比電極的套用是以電化學基礎原理為理論，而電解質分析儀的產生是將電化學理論套用服務於實際生產生活中，即醫療行業。電解質分析儀在九十年代中後期得到廣泛套用，同時離子選擇性電極技術也已日趨成熟起來。
但從技術角度上講，參比電極本身問題更加凸顯出來。眾所周知，參比電極通過滲漏性液體接界（鹽橋）來實現電化學測量迴路，參比內液和鹽橋液會滲出。由此導致在使用過程中需定期更換內液。雖然有些商業產品宣傳其參比電極可以免維護，實際上是在參比電極上縛了一個鹽袋子（俗稱鹽倉）。還有一種參比電極採用高分子壓膜的技術，製作了不滲漏參比電極，用KC1粉末的氟聚合物液中，熱壓成薄片。但在實驗中高分子薄片與樣品接觸，容易吸附蛋白質分子,在測試過程中,電極電位漂移比較大,很難在臨床上商品化。
下面是最新方法，本法研製了以RD桐酯膠粉高分子為框架的全新的固體參比電極，並對其性能進行了測定，研究了它的初步套用，結果表明該電極製備工藝簡單、性能優良、使用方便。本文報導上述研製的結果，並對有關問題進行討論。
2 製作過程：
2．1 儀器和試劑
HC9886電解質分析儀， A、B標準液，ISE質控液，KOH (A.R.)，KCL(G.R.)，HCl(G.R.)。
2．2 Ag-AgCl電極預處理
將直徑0.8 mm長度3cm的電極絲一端繞成螺旋狀待用。
2．3 RD桐酯膠粉預聚物的處理
RD桐酯膠粉用KOH溶液調節pH值時，可得一漿狀RD桐酯預聚物。
2．4 固態化參比電極的製備
將漿狀預聚物和研細的KCl粉末以一定比例混合均勻，在攪拌下滴入1 mol／L鹽酸將其pH調至3～4.5之間，取聚氯四氟乙烯塑膠殼一支，裝入已制好的Ag-AgCl電極絲，迅即將其裝入模管。室溫下放置24 h令其自然固化即得Ag-AgCl固體參比電極，如圖所示。使用前在1mol／L的KCl溶液中活化0.5 h。
圖1 電極構造
電極夠造2．5 電極的測量
以上述製得的固態參比電極，與傳統參比電極作對比。
附表2 質控血清RNDOX和ISE校正液測定值
| 名稱 | 靶值 | 傳統參比電極測定值 | 固態參比電極測定值 | |||||||
| K | Na | Cl | K | Na | Cl | K | Na | Cl | ||
| RNDOX1557 (1) | 3.27 | 116 | 78.5 | 3.37 | 118 | 77 | 3.17 | 116.5 | 76 | |
| SD | 0.2 | 2.1 | 2.5 | 0.18 | 2.6 | 2.1 | 0.23 | 1.6 | 1.9 | |
| RNDOX1557 (2) | 4.99 | 177 | 120 | 4.78 | 181 | 118 | 5.1 | 179 | 117.5 | |
| SD | 0.25 | 3.6 | 3.8 | 0.15 | 2.3 | 3.1 | 0.28 | 3.4 | 2.5 | |
| ISE | 4.65 | 145 | 100 | 4.8 | 147 | 99 | 4.9 | 146 | 98.5 | |
| SD | 0.24 | 3.2 | 3.1 | 0.23 | 2.1 | 1.5 | 0.26 | 1.5 | 1.7 |
附圖 K、Na、Cl對應的測量與濃度的離散圖
K
Na
Cl3 結果和討論

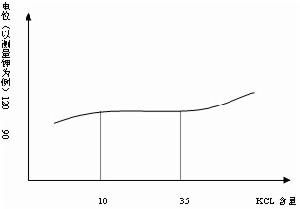

3．1 RD桐酯中KCL含量對電極穩定性及電位的影響（如圖）
電點陣圖以上實驗中均採用這種比例的電極。3．2 電極材料
我們所研製的電極以RD桐酯為框架，支持活性組分KCl，RD桐酯是一種具有三維網狀結構的親水性材料，能容納一定量的水分，並可提供離子通道，故RD桐酯應具有小的膜電勢，和飽和KCl鹽橋的液接電勢大小相當，故它可以用來作為參比電極關鍵材料，是一種性能優良、使用方便、全新的固體參比電極。可以完全商品化推廣。
（深圳市航創醫療設備有限公司研發部：古天藍 林海 ）
僅供學習研究，禁止商業用途，著作權所有，翻版必究·
