聯科砌塊機概述
聯科砌塊機是鄭州聯科機械製造有限公司科研人員研製的一種新型建築砌塊生產設備，該設備以台模振為主，垂直定向振動，故成型效果好。適用於城鄉中小型混凝土砌塊廠及市政水泥製品廠。主要生產各類牆體砌塊，牆體裝飾劈裂塊，牆體用實心磚及多孔空心磚，彩色路面磚及植草磚，水利護坡塊，花格圍牆砌塊，隔熱層砌塊及煙囪砌塊等。 |

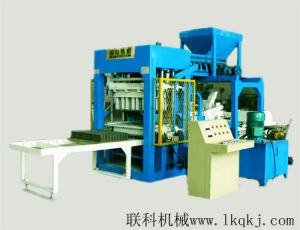

| 聯科砌塊機 |
功能及配置
1、液壓砌塊機模組化組線:以YC6/8/10/12台振系列主機YC6/8模振系列為核心,即可單機組線,也課雙機組線,還可不同機型聯合組線,以滿足不同客戶得不用得投資規模,不同得產品性能,規格尺寸要求,高度從50mm到250mm,最大工作區域1270*880,生產節拍15到25秒.2、液壓砌塊機引進國外先進技術及集十多年國內技術.經驗積累自主創新開發.該設備採用先進得整機性能,適用範圍廣,質量穩定可靠,操作維修方便.
3、液壓砌塊機全線採用智慧型化集成系統控制,通過CC-LINK網路或中央匯流排傳導數據,數據處理快捷,準確,實時進行各部分狀態監控和故障報警,可完成遠程網路訪問,便於廠家及時調整程式,參數設定,修改和系統升級等服務提供了極大得方便.
4、液壓砌塊機各主要零部件,元,器件均採用國際知名品牌,如NSK軸承,油研電液換向閥,司高瑪螺旋輸送機.歐姆龍PLC和變頻器,歐姆龍感測器等.有效得保證了整條線雙班連續運行得可靠性和穩定性.
5、液壓砌塊機養護窯標高5700mm.廠房標號8000mm,設備最高標高5600mm,設備最大標高5300mm(水泥筒倉除外)設備安裝占地面積約600平方米,養護窯占地面積約700平方米,整條生產線設備工作面積1300平方米(不含料場和砌塊堆場)設備裝機總容量:160-180(kw)設備總重量約120-130(噸)年產量(兩班制生產):8萬立方米-10萬立方米
工藝流程
主要技術參數
振動頻率(次/分鐘) 4350振動形式 台模合振
成型周期(秒) 15-20
總功率(千瓦) 37
額定壓力(兆帕) 10-16
最大壓力(兆帕) 31.5
主機重量(噸) 11
托板尺寸(毫米) 1150×850×25
外形尺寸(毫米) 8000×1800×3000
成型周期(秒) 15-20
每模空心塊(390*190*190mm) 10塊
每模多孔塊(240*115*90mm) 24塊
每模實心塊(240*115*53mm) 51塊
主要產品
1、主塊型砌塊：在建築牆體上使用、外形為直角六面體，砌塊長度尺寸為400mm減砌築時豎縫厚度、砌塊高度尺寸為200mm減砌築時水平灰縫厚度，條面是封閉完好的砌塊。2、輔助砌塊：在建築牆體上與主塊型砌塊配套使用的、特殊形狀與尺寸的砌塊，分為空心和實心兩種；包括各種異形砌塊，如圈樑砌塊、一端開口的砌塊、七分頭塊、半塊等，但並不見限於此。
3、半高型砌塊：在建築牆體上使用，外形為直角六面體，砌塊長度尺寸為400mm減砌築時豎灰縫厚度、砌塊高度尺寸為100mm減砌築時水平灰縫厚度，條面封閉完好的砌塊。與其配套使用的輔助砌塊使用時公稱高度為100mm減砌築時水平灰縫厚度。
維修措施
以專業維修為主，實行砌塊機專業維修與操作工維修相結合。磚砌塊企業中砌塊設備維修的專業人員不多，只能對簡單的砌塊設備與零部件進行維修。因此，要發揮專業維修人員熟悉砌塊設備結構和維修技術水平優勢的進行維修，而生產操作工人又非常熟悉砌塊設備容易出毛病的部位。因此，液壓砌塊機專業維修與操作工維修結合起來，更容易把砌塊設備維修好。機型分析報告
1、採用plc控制和隨機信號與振動分析系統，電腦界面操作，可實現機器的最佳工作效果。2、結構新穎。機體採用超強型鋼焊接，設備耐用，且工作性能可靠。
3、儲料分料裝置：傳統的成型機材料在料斗里存放，受餘震影響，部分混凝土提前液化，延長了加料時間，又增加了加料難度，而且製品強度誤差較大。予力系列砌塊機採用了封閉式皮帶輸送，嚴格控制小料斗儲料量，做到材料隨送隨用。
4、強制加料裝置：由於傳統的加料方式難以將材料均勻的加入模箱內，影響了製品品質。予力系列砌塊機採用強制加料方式，通過模箱內裝有多排攪拌叉，料斗送至模箱上方攪拌叉工作，對模箱進行強制加料。
5、獨特的振動形式：利用電腦控制液壓系統的流量、壓力，完成垂直同步震動變頻、剎車；利用加壓時過剩油液，將其轉換成振擊力，從而基本消除能耗。
6、合理振動分布：通過脫模油缸將模箱鎖定在振動台上，模台合振；壓頭上另裝有專用振動器，以加大振動速度的效果。這種振動形式使混凝土快速液化、排氣，使製品達到高密度，高強度。
7、加大有效工作檯面：由於設計採用了多種振動新技術，使有效振動成型面積加大，為多孔磚形成規模生產奠定了堅實的基礎，大大提高了生產效率。
8、一機多能：各種規格砌塊磚、路沿石、河道磚、護坡磚、廣場磚、人行道磚、碼頭磚、飾面磚、屋面隔熱層、停車場植草磚等，完全滿足市場需求，最大程度為用戶降低投資風險。
