概述

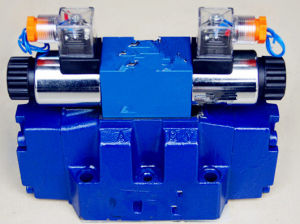

電液換向閥是與電磁操縱的先導閥組合成一體的液動換向閥。是用控制油路中的壓力油推動閥芯。是電磁換向閥和液控換向閥的組合，它是用電磁換向閥控制液控換向閥的動作，變換流體流動方向的控制閥。
電液換向閥和液控換向閥主要用在流量超過電磁換向閥正常工作允許範圍的液壓系統中，對執行元件的動作進行控制，或對油液的流動方向進行控制。
特性
1、結構簡單、體積小、質量輕，加工方便。
2、密封性能良好，內泄量少。
3、換向回響速度快，反應靈敏。
4、換向可靠性高。
使用
1. 產品可任意安裝，優先考慮水平位置。
2. 液壓系統所用介質必須過濾，過濾精度至少20μm。
3. 固定螺釘請按樣本中所列參數選用。
4. 與閥連線的表面，粗糙度要求Ra0.8，平面度要求0.01/100mm
工作原理

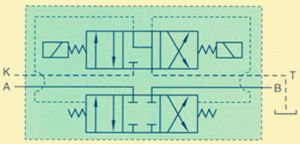

電液換向閥的圖形符號在閥門開啟和關閉過程中，可將流量（流速）信號及閥塞位置信號傳送給計算機，經過計算機處理後發出相應的指令，控制兩個電磁導閥的通、斷電狀態。
使活塞的上下腔的液壓差產生變化，從而將活塞控制在所需的開啟高度上，實現對管道介質流量的控制。
作用
電液換向閥是電磁換向閥和液控換向閥的組合，它是用電磁換向閥控制液控換向閥的動作，變換流體流動方向的控制閥。電液換向主要用在流量超過電磁換向閥正常工作允許範圍的液壓系統中，對執行元件的動作進行控制，或對油液的流動方向進行控制。
注意事項
電液換向閥2、連線底板與閥結合面的表面粗糙應保證在以上，平面度應小於0.1mm。
3、電液換向閥的安裝保持軸線呈水平方向，不允許傾斜和垂直方向安裝。
4、電液換向閥的控制形式分內部控制和外部控制。內部控制是通過進入主閥的壓力油直接供給上部先導閥進行內部控制；外部控制是通過系統中專門設計的油源供給上部先導閥進行外部控制。
5、電液換向閥控制油回油形式為外部回油，先導閥控制回油口單獨引出，直接回油箱。
6、若系統中電液閥使用較多，一般用外部控制，但若系統中電液閥使用較少，且為小型電液閥，系統較簡單，大多採用內部控制。
7、對於初始中位的滑閥機能，為使液壓泵卸荷的電液換向閥(如M型、H型、K型等)當採用內部控制型式時，應在主閥的回油管路上安置開啟壓力在1Mpa以上的背壓閥，以保證主閥芯的換向動作。
8、本廠老型號產品出廠均按外部控制、外部回油安裝，若要改為內部控制，只需將先導閥拆下，鏇轉180度，再裝上即可。新型號產品均為內部控制，外部回油。
9、產品應在規定的技術條件下工作，以確保產品的正常工作。
