簡介
一．relay protecting, 繼電保護的簡稱，一般指當電力系統發生事故或故障時，通過繼電保護元件的動作，斷開故障線路或投入備用電源等， 以儘快斷開短路電流或保證供電等，減小對電力系統的危害及損失。

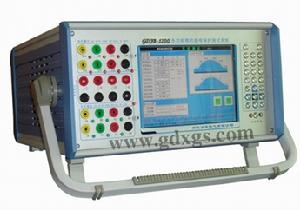

HSXJBY-I微機繼電保護校驗儀二． Relay Protection Tester ，又是繼電保護測試儀的簡稱，繼電保護測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著現代電力系統規模的不斷擴大，對電力系統運行和管理的可靠性、高效性要求的不斷提高，繼電保護人員的測試工作變得更加頻繁和複雜。在計算機技術、微電子技術、電力電子技術飛速發展的今天，套用最新技術成果不斷推出新型高性能繼電保護測試儀是技術進步的必然趨勢，也是時代賦予我們的責任。JBC系列繼電保護測試儀是在參照電力部頒發的《微機型繼電保護試驗裝置技術條件》的基礎上，廣泛聽取用戶意見，總結目前國內同類產品優缺點，充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。它採用可單機獨立運行，亦可聯接筆記本電腦運行的先進結構，主機內置新一代高速數位訊號處理器微機、真16位DAC模組、新型模組式高保真大功率功放，自帶大螢幕液晶顯示器以及靈活方便的旋轉滑鼠控制器。單機獨立操作即已具有很強的功能，可進行大多數試驗，聯接電腦運行則具有更強大的操作功能。體積小，精度高。既具有大型測試儀優越的性能、先進的功能，又具有小型測試儀小巧靈活、操作簡便、可靠性高等優點，性能價格比高。是繼保工作者得心應手的好工具。
產品特點
1、 嵌入式主機，配備超大規模可程式邏輯器件（CPLD）
主機採用高速高性能嵌入式微機系統配備CPLD，回響速度快，傳輸頻頻寬，對基波可產生每周波500點的高密度擬合正弦波，輸出波形光滑，無諧波分量。由於輸出點數多，且通過精確的濾波電路，波形的失真度極小，在諧波輸出時，即使對 9次諧波、450Hz也可以達到每周波55點的高密度。而軟體具有非常強的人機對話及線上幫助功能，可對任意試驗參量實施控制。
2、 單機12路D/A同時輸出
採用16位高精度DAC晶片，確保擬合波形精度高，線性度好。可同時輸出12路模擬信號，滿足變壓器保護、備用電源自投等全方位測試。
3、 高精度線性功放，同時輸出6相電壓及6相電流
精心設計的電壓、電流放大器實現交/直流共享，輸出級採用獨有的高精度超線性放大技術。精度高，可靠性好，同時輸出6相交流電壓和6相交流電流，每相交流電壓輸出高達130V、70VA，交流電流全並輸出高達180A。直流電壓輸出可達300V、130VA。
4、 大螢幕LCD，接口完整，主機一體化單機箱結構
本機採用640×480點陣8.0’’大螢幕高解析度圖形液晶顯示屏，操作界面和試驗結果是全中文顯示，全部操作過程均在顯示屏上設定，顯示直觀清晰。
裝置可用自帶鍵盤操作，亦提供外接鍵盤/滑鼠口。還提供2個USB口、2個RS232口，可與外部計算機及其他設備通信。只需交流220V電源，開機即可工作。攜帶方便，非常適合流動試驗及野外工作。
5、 輔助直流源(選配)
本機可選配獨立的兩組直流電源，一組110VDC/1.0A，另一組220VDC/0.6A，開機自動同時輸出，可用作保護供電電源，無需通過軟體設定和調整。
6、 智慧型型自我保護
採用最新設計的散熱結構，保證最好的通風狀況。並可同時判斷過流、過壓、過載、短路、溫度過高、數據異常等危及裝置本身安全的現象，即便是操作錯誤也不致損壞裝置。另外，當危險信號如外部電壓通過端子進入測試儀時，裝置告警指示燈變紅，並自動切斷功放。
7、 接點豐富、軟體功能強大
本裝置具有八路開關量輸入（A B C R a b c r）和4路開關量輸出。輸入接點為空接點和0-250V電位接點兼容方式，可智慧型識別。裝置由面板上的23個按鍵通過大螢幕液晶顯示屏進行操作，所有界面均中文顯示。能完成現場大多數試驗的檢定工作。
裝置立臥式放置均可，可脫機操作，亦可外接PC機操作，測試結果能自動整理、記錄成試驗報告，以備查閱，亦可使用隨身碟直接保存且方便傳送到外接PC機中編輯、列印等處理。軟體升級簡單快捷，直接通過隨身碟升級或外部PC機下傳，無需改動任何硬體。
軟體輔助計算功能強大，可自動計算正、負、零序電壓電流，一、二次側有功、無功、功率因數。
6相電壓及6相電流輸出可進行備用電源自投切雙組試驗及變壓器三相差動試驗，接線非常簡便。
繼電保護裝置分類
微機綜保裝置
微機綜保裝置 是由高集成度、匯流排不出晶片單片機、高精度電流電壓互感器、高絕緣強度出口中間繼電器、高可靠開關電源模組等部件組成。微機保護裝置主要作為110KV及以下電壓等級的發電廠、變電站、配電站等，也可作為部分70V-220V之間電壓等級中系統的電壓電流的保護及測控。
繼電器
繼電器 （英文名稱：relay）是一種電控制器件，是當輸入量（激勵量）的變化達到規定要求時，在電氣輸出電路中使被控量發生預定的階躍變化的一種電器。它具有控制系統（又稱輸入迴路）和被控制系統（又稱輸出迴路）之間的互動關係。通常套用於自動化的控制電路中，它實際上是用小電流去控制大電流運作的一種“自動開關”。故在電路中起著自動調節、安全保護、轉換電路等作用。
