產品分類

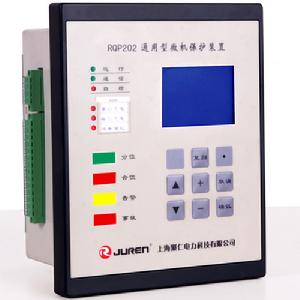

現代繼電保護自動裝置可分為兩種形式,一種是採用傳統的OCL功放,體積大,重量在25Kg左右,比較笨重,功放管工作在放大區,時間長了容易損壞,且動態範圍窄,精度不高。另一種是採用開關電源,功放採用數字功放,,是繼電保護測試儀的發展方向。
發展歷史
微機繼電保護測試儀是一個新型智慧型化測試儀器,以前的繼電保護試驗工具主要是用調壓器和移相器組合而成,體積笨重,精度不高,已不能滿足現代微機繼電保護的校驗工作。隨著科學技術的不斷發展,微機繼電保護已廣泛運用於線路保護,主變差動保護,勵磁控制等各個領域,變電站綜合自動化已成為主流。 現代微機繼電保護測試儀可分為兩種形式,一種是採用傳統的OCL功放,體積大,重量在25Kg左右,比較笨重,功放管工作在放大區,時間長了容易損壞,且動態範圍窄,精度不高。另一種是採用開關電源,功放採用數字功放,體積小,重量輕,效率高,是繼電保護測試儀的發展方向。 可對各類型電壓、電流、頻率、功率、阻抗、諧波、差動、同期等繼電器以手動或自動方式進行測試,可模擬各種故障類型進行距離、零序保護裝置定值校驗和保護裝置的整組試驗,可自動掃描微機和數字型變壓器、發變組差動保護比率制動曲線,具備GPS觸發功能。 繼電保護微機型測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著計算機技術、微電子技術、電力電子技術的飛速發展,套用最新技術成果不斷推出新型高性能微機繼電保護測試裝置是技術進步的必然趨勢。繼電保護測試裝置是保證電力系統安全可靠運行的一種重要測試工具。隨著現代電力系統規模的不斷擴大,對電力系統運行和管理的可靠性、高效性要求的不斷提高,繼電保護人員的測試工作變得更加頻繁和複雜。在計算機技術、微電子技術、電力電子技術飛速發展的今天,套用最新技術成果不斷推出新型高性能繼電保護測試儀是技術進步的必然趨勢,也是時代賦予我們的責任。繼電保護測試儀是在參照中華人民共和國電力行業標準《繼電保護微機型試驗裝置技術條件》(DL/T624─1997)的基礎上,充分使用現代先進的微電子技術和器件實現的一種新型小型化微機繼電保護測試儀。它採用可單機獨立運行,亦可聯接其它電腦運行的先進結構,主機內置高性能工控機和高速數字信號處理器,真16位DAC模組、新型模組式高保真大功率功放,自帶TFT真彩色LCD顯示器和嵌入式微機鍵盤。既可以單機獨立操作,也可以連線筆記本電腦操作。操作功能強大,體積小,精度高。既具有大型測試儀優越的性能、先進的功能,又具有小型測試儀小巧靈活、操作簡便、可靠性高。性能指標
1、10個通道同時輸出,即同時輸出不同頻率、相位的三路電壓及三路電流、一路3U0,電壓0-120V,電流0-40A/三相。2、微機繼電保護測試儀採用8.4寸TFT(800*600)真彩液晶顯示屏,可依據現場採光環境設定界面顏色,提供直觀圖象顯示,便於觀測。
3、下位機採用精簡穩定的Windowsce嵌入式作業系統,Windows界面操作風格,應用程式簡小,運行速度快,系統穩定,界面風格友好快捷。
4.微機繼電保護測試儀率先在業界採用快捷鍵方式操作實驗,全一體化設計,主機內置滑鼠,鍵盤,也可外接滑鼠跟鍵盤,更加方便用戶的使用習慣。
5、採用最新美國TI公司的DSP及大規模可程式器件FPGA,1448點波形模擬,使測試儀具備更佳瞬態回響,及更良好的幅頻特性,並是國內獨家使用16位串口DA,進一步提高輸出精度。
6、可對各類型電壓、電流、頻率、功率、阻抗、諧波、差動,同期微機繼電保護測試儀的繼電器等分別以手動或自動方式進行測試,可以模擬各種故障類型進行距離、零序保護裝置定值校驗及保護裝置的整組實驗,可測試高壓線路保護(單、雙端測試)、自動重合閘、中間繼電器、同步繼電器、過激磁保護、反時限正負序過流保護、定時限正負序過流保護、復壓閉鎖過流保護、頻率及低周減載保護、逆功率保護、失步保護、定予接地保護、負序零序及相間功率保護、故障回放。具備GPS觸發功能。
儀器用途
1.二次調度中所有單個元件的測試(電流、電壓、時間、差動、平衡、負序、距離、功率方向、反時限、頻率、同期、重合閘等繼電器)。2.整組傳動,能摸擬各種簡單或複雜的瞬時性,永久性,轉換性故障,可在基波上疊加暫態直流分量。
3.能隨意疊加各次諧波,疊加初始角及含量線上可控。
4.可分相輸出不同頻率交流量、交直流兩用。
5.專用低周單元,可方便測試微機低周低壓減載保護。
6.各種保護時間特性的自動掃描。功率及阻抗保護特性曲線的掃描。
7.微機主變保護差動比例及諧波制動特性的自動測試。
8.整組距離、零序、過流保護自動測試。
9.用戶可程式測試單元,以滿足特殊試驗用途,例備自投裝置的測試。
10.電機失磁失步、反激磁、逆功率及同期等各種保護的測試。
引用標準
中華人民共和國電力行業標準DL/T624-1997《繼電保護微機型試驗裝置技術條件》。
產品特性
滿足現場所有試驗要求。SX-3400型具有標準的四相電壓,三相電流輸出,電壓125V/相,電流30A/相。三相併聯可達90A。既可對傳統的各種繼電器及保護裝置進行試驗,也可對現代各種微機保護進行各種試驗,特別是對變壓器差功保護和備自投裝置,試驗更加方便和完美。
各種技術指標完全達到電力部頒發的DL/T624-1997《繼電保護微機型試驗裝置技術條件》的標準。
單機獨立運行,內置高性能工控機,主頻300~600MHZ,記憶體128M,硬碟6~12G,運行WindowsXP作業系統。
國內同行業首先採用進口拉絲不鏽鋼面板,不鏽鋼鍵盤,同時採用觸摸式滑鼠,克服了軌跡球滑鼠操作不靈活、容易損壞的缺點,並選用8.4寸,解析度為800*600的TFT真彩顯示屏,使得單機整體操作方便自如,經久耐用.
主控板採用DSP+FPGA結構,16位DAC輸出,對基波可產生每用2000點的高密度正弦波,大大改善了波形的質量,提高了測試儀的精度.
功放採用高保真線性功放,既保證了小電流的精度,又保證了大電流的穩定。
採用USB接口直接和PC機通訊,無須任何轉接線,方便使用。
可連線筆記本電腦運行。筆記本電腦與工控機使用同一套軟體,無須重新學習操作方法。
具備GPS同步試驗功能。裝置可內置GPS同步卡(選配)通過RS232口與PC機相連,實現兩台測試儀異地進行同步對調試驗。
配有獨立專用直流輔助電壓源輸出,輸出電壓分別為110V(1A),220V(0.6A)。以提供給需要直流工作電源的繼電器或保護裝置使用。
