簡介
代號：HV單位：kg/mm2

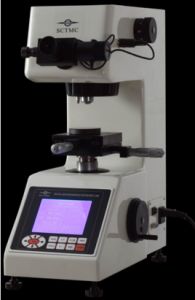

維氏硬度 英文詞條名：Vickers-hardness 表示材料硬度的一種標準。由英國科學家維克斯首先提出。以49.03~980.7N的負荷,將相對面夾角為136°的方錐形金剛石壓入器壓材料表面,保持規定時間後，用測量壓痕對角線長度，再按公式來計算硬度的大小。它適用於較大工件和較深表面層的硬度測定。維氏硬度尚有小負荷維氏硬度，試驗負荷1.961~<49.03N，它適用於較薄工件、工具表面或鍍層的硬度測定；顯微維氏硬度，試驗負荷<1.961N，適用於金屬箔、極薄表面層的硬度測定。
HV-適用於顯微鏡分析。維氏硬度(HV) 以120kg以內的載荷和頂角為136°的金剛石方形錐壓入器壓入材料表面，用載荷值除以材料壓痕凹坑的表面積，即為維氏硬度值(HV)。
計算方法
計算公式為：
S = 壓痕表面積 (平方毫米)
α = 壓頭相對面夾角=136°
d = 平均壓痕對角線長度(毫米)。
報告維氏硬度值的標準格式為xHVy。例如185HV5中，185是維氏硬度值，5指的是測量所用的負荷值（單位：千克力）。
測量範圍
維氏硬度計測量範圍寬廣，可以測量目前工業上所用到的幾乎全部金屬材料，從很軟的材料（幾個維氏硬度單位）到很硬的材料（3000個維氏硬度單位）都可測量。硬度表示法
HV前面的數值為硬度值，後面則為試驗力，如果試驗力保持時間不是通常的10-15秒，還需在試驗力值後標註保持時間。如：600HV30/20---採用30千克力的試驗力，保持20秒，得到硬度值為600.
樣品要求
雖然維氏硬度既可以測量較軟的材料，又可以測量較硬的材料，但它對試樣同樣有著自己的要求。只有選擇合適的試樣，才能避免由此帶來的誤差，得到準確的維氏硬度值。維氏硬度測試樣品的要求大致如下：
試樣外表要求：
維氏硬度試樣表面應光滑平整，不能有氧化皮及雜物，不能有油污。一般的，維氏硬度試樣表面粗糙度參數Ra不大於0.40μm，小負荷維氏硬度試樣不大於0.20μm，顯微維氏硬度試樣不大於0.10μm。（μm是表面粗糙度參數Ra的單位。）
試樣製備的要求
維氏硬度試樣製備過程中，應儘量減少過熱或者冷作硬化等因素對表面硬度的影響。
此外，對於小截面或者外形不規則的試樣，如球形、錐形，需要對試樣進行鑲嵌或者使用專用平台。
