維氏硬度計軟體

維氏硬度計軟體

維氏硬度計軟體是與金屬材料製品有關的生產企業從事科技新產品開發、產品質量監控的有效工具,亦可作為與金屬材料有關的科研單位、製造工廠、大專院校等部門從事理論教學、實驗分析和基礎科學研究的有效工具。

一、用途
適用於鋼鐵生產、船舶製造、汽車製造、飛機製造、高壓容器,電利器件、軸承、標準件、五金紡織配件和儀器儀表配件等各種與金屬材料製品有關的生產企業。 利用 該軟體 提供的分析結果,可使企業質量控制更具有科學依據,提高企業管理水平和對外形像,是企業從事科技新產品開發,產品質量監控的有效工具。 該軟體亦可作為與金屬材料有關的科研單位、製造工廠、大專院校等部門從事理論教學、實驗分析和基礎科學研究的有效工具.
可配置於402MVA,HX-1000, HXS-1000等可配置於402MVA,HX-1000, HXS-1000等
二、功能:
計算機測量圖象分析,硬度軟體精確修正和梯度圖示。也可目鏡測量。輸出測量數據,圖象,金相圖形,及硬度梯度圖,可列印或保存.

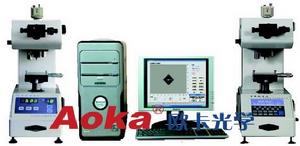

簡介:該機是電腦微機測量系統與硬度試驗計相結合的硬度試驗計。該電腦微機測量系統可配各種型號硬度計
技術性能:
*採用高解析度圖像採集裝置將壓痕清晰地顯示在電腦螢幕上。
*圖像清晰度:>480線。
*支持PAL線NTSC彩色/黑白兩種視頻輸入。
*通過軟體對信號的轉換,測量出試驗壓痕的硬度值。
*可以對顯微維氏、克努普、滲碳層、氮化層等進行試驗。
*硬度值可以進行多種形式的自動轉換。
*對壓痕圖像可以進行對比度、光亮度等的調節。
*對壓痕進行自動框顯測量,並顯示深度強度。
*對於光潔度不好的試樣所得的壓痕可以進行邊緣檢測操作。
*壓痕可以2×、的放大,以便更好的測量出試驗值。
*對圖像檔案和數據檔案可以分別作打開、存儲、列印等處理。
*能隨時查看數據檔案和圖像檔案,數據檔案採用表格和曲線的形式列印。
*根據需要可以選擇高倍或低倍物鏡
*支持WIN9X、WIN2000、WINXP等作業系統。
可配置於401MVA,402MVA,HX-1000,HV-1000, HXS-1000等各種維氏/努氏硬度計.
三、操作說明:
該界面主要由二部分組成,左部為圖形顯示區及手動選擇工作區。該部分顯示所攝取的壓痕,以及手動採集時用於點取。右部分為操按鈕,從上至下分別為:圖像分析、新採樣、繼續採樣、停止、數據顯示、讀取圖形、保存圖形、列印圖像、系統設定、放大、幫助、出換HK壓頭、換HV壓頭、HB壓頭、換角度測量、換長度測量。
1. 圖像分析、新採樣:此按鈕用於採樣和分析之間進行切換。
2. 繼續採樣、停止:同上一個按鈕相似。該按鈕也是用於採集圖像和分析之間進行切換的。所不同的在於此按鈕進行分析的數據自動成為一個數據組系列,可用於進入滲碳層和氮化層的分析工作。
3. 數據顯示:用於顯示採集處理後的數據,以及進一步進行滲碳層、氮化層的分析。
4. 讀取圖形:可將原來保存的圖形讀出,以便觀看或重新進行分析。
5. 保存圖形:可將目前正在顯示區顯示的圖形保存起來,以便將來觀看和分析。
6. 列印圖形:將目前正在顯示區顯示的圖形送至印表機列印出來。
7. 換HK/HV壓頭/HB壓頭/角度測量/長度測量:更換四種不同的攻能。
8. 系統設定:可將試驗時的各種參數進行修改,如壓頭壓力等參數。可對試樣時的各項參數進行修改,以及各種調整參數,該部分參數的調整會影響到整個系統的精度,股一般情況下不要輕易改變。圖形調整:可調整顯示區顯示圖形的對比度、亮度等數據。
9. 放大:可將圖形顯示的部分區域進行放大數倍,便於查看有關圖像的細節。
10.幫助:當你需要了解本系統的操作;及查閱常用熱處理工藝和硬度換箅表
