概述
綜合布線主要特點
綜合布線同傳統的布線相比較,有著許多優越性，是傳統布線所無法相比的。其特點主要表現在它具有兼容性、開放性、靈活性、可靠性、先進性和經濟性。而且在設計、施工和維護方面也給人們帶來了許多方便。兼容性：綜合布線的首要特點是它的兼容性。所謂兼容性是指它自身是完全獨立的而與套用系統相對無關,可以適用於多種套用系統。過去，為一幢大樓或一個建築群內的語音或數據線路布線時，往往是採用不同廠家生產的電纜線、配線插座以及接頭等。例如用戶交換機通常採用雙絞線,計算機系統通常採用粗同軸電纜或細同軸電纜。這些不同的設備使用不同的配線材料，而連線這些不同配線的插頭、插座及端子板也各不相同,彼此互不相容。一旦需要改變終端機或電話機位置時，就必須敷設新的線纜,以及安裝新的插座和接頭。
綜合布線將語音、數據與監控設備的信號線經過統一的規劃和設計，採用相同的傳輸媒體、信息插座、交連設備、適配器等,把這些不同信號綜合到一套標準的布線中。由此可見，這種布線比傳統布線大為簡化,可節約大量的物資、時間和空間。
在使用時，用戶可不用定義某個工作區的信息插座的具體套用,只把某種終端設備(如個人計算機、電話、視頻設備等)插入這個信息插座，然後在管理間和設備間的交接設備上做相應的接線操作,這個終端設備就被接入到各自的系統中了。
開放性：對於傳統的布線方式，只要用戶選定了某種設備,也就選定了與之相適應的布線方式和傳輸媒體。如果更換另一設備，那么原來的布線就要全部更換。對於一個已經完工的建築物,這種變化是十分困難的，要增加很多投資。
綜合布線由於採用開放式體系結構,符合多種國際上現行的標準，因此它幾乎對所有著名廠商的產品都是開放的,如計算機設備、交換機設備等；並對所有通信協定也是支持的，如ISO/IEC8802-3,ISO/IEC8802-5等。
靈活性：傳統的布線方式是封閉的，其體系結構是固定的,若要遷移設備或增加設備是相當困難而麻煩的，甚至是不可能。
綜合布線採用標準的傳輸線纜和相關連線硬體,模組化設計。因此所有通道都是通用 的。每條通道可支持終端、乙太網工作站及令牌環網工作站。所有設備的開通及更改均不需要改變布線，只需增減相應的套用設備以及在配線架上進行必要的跳線管理即可。另外,組網也可靈活多樣，甚至在同一房間可有多用戶終端,乙太網工作站、令牌環網工作站並存，為用戶組織信息流提供了必要條件。
可靠性：傳統的布線方式由於各個套用系統互不兼容,因而在一個建築物中往往要有多種布線方案。因此建築系統的可靠性要由所選用的布線可靠性來保證，當各套用系統布線不當時,還會造成交叉干擾。
綜合布線採用高品質的材料和組合壓接的方式構成一套高標準的信息傳輸通道。所有線槽和相關連線件均通過ISO認證，每條通道都要採用專用儀器測試鏈路阻抗及衰減率,以保證其電氣性能。套用系統布線全部採用點到點端接，任何一條鏈路故障均不影響其它鏈路的運行,這就為鏈路的運行維護及故障檢修提供了方便，從而保障了套用系統的可靠運行。各套用系統往往採用相同的傳輸媒體,因而可互為備用，提高了備用冗餘。
先進性：綜合布線,採用光纖與雙絞線混合布線方式，極為合理地構成一套完整的布線。所有布線均採用世界上最新通信標準,鏈路均按八芯雙絞線配置。5類雙絞線頻寬可達100Mbps,6類雙絞線頻寬可達1Gbps。對於特殊用戶的需求可把光纖引到桌面(FiberToTheDesk)。語音幹線部分用鋼纜，數據幹線部分用光纜,為同時傳輸多路實時多媒體信息提供足夠的頻寬容量。
經濟性：綜合布線比傳統布線具有經濟性優點，主要綜合布線可適應相當長時間需求,傳統布線改造很費時間，耽誤工作造成的損失更是無法用金錢計算。
通過上面的討論可知,綜合布線較好地解決了傳統布線方法存在的許多問題，隨著科學技術的迅猛發展,人們對信息資源共享的要求越來越迫切，尤其以電話業務為主的通信網逐漸向綜合業務數字網(ISDN)過渡,越來越重視能夠同時提供語音、數據和視頻傳輸的集成通信網。因此，綜合布線取代單一、昂貴、複雜的傳統布線,是"資訊時代"的要求，是歷史發展的必然趨勢。
用戶的網路系統必須具有一定的容錯能力，保障在意外情況下不中斷用戶的正常工作。選用的技術和設備是成熟的、標準化的。在條件允許的前提下，主幹網上和各種設備應有冗餘備份，機房設計要有不間斷電源。
具體系統
綜合布線智慧型建築與智慧型建築園區的工程設計，應根據實際需要，可選擇以下三種類型的綜合布線系統：
基本型：適用於綜合布線系統中配置標準較低的場合,用銅芯雙絞線電纜組網。基本型綜合布線系統配置如下：每個工作區有一個信息插座；每個工作區的配線電纜為1條4對雙絞線電纜；採用夾接式交接硬體；每個工作區的幹線電纜至少有1對雙絞線。
增強型：適用於綜合布線系統中中等配置標準的場合，用銅芯雙絞電纜組網。增強型綜合布線系統配置如下：每個工作區有2個或以上信息插座；每個工作區的配線電纜為2條4對雙絞電纜；採用夾接式或插接交接硬體；每個工作區的幹線電纜至少有2對雙絞線。
綜合型：適用於綜合布線系統中配置標準較高的場合,用光纜和銅芯雙絞電纜混合組網。綜合型綜合布線系統配置應在基本型和增強型綜合布線系統的基礎上增設光纜系統。
綜合布線系統應能滿足所支持的數據系統的傳輸速率要求，並應選用相應等級的纜線和傳輸設備。
綜合布線系統應能滿足所支持的電話、數據和電視系統的傳輸標準要求。
綜合布線系統工程設計,選用的電纜、光纜、各種連線電纜、跳線，以及配線設備等所有硬體設施,均應符合 ISO/IEC 11801：1995(E)國際標準的各項規定，確保系統指標得以實施。
綜合和線系統應設定漢顯計算機信息管理系統。人工登錄與綜合布線系統相關的硬體設施的工作狀態信息,這些狀態信息包括：設備和纜線的用途和使用部門、組成區域網路的拓撲結構、傳輸信息速率、終端設備配置狀況、占用硬體編號和色標、鏈路的功能和各項主要特徵參數、鏈路的完好狀況和故障記錄等內容。還應登錄設備位置和纜線走向內容以及建築物名稱、位置、區號、樓層號和房間號等內容。
在系統設計時，全系統所選的纜線、連線硬體、跳線、連線線等必須與選定的類別相一致。如採用禁止措施時,則全系統必須都按禁止設計，需要保持禁止的連續性。
新型系統
綜合布線6類電纜系統（Cat6）：一個新級別的電纜系統，除了各項性能參數都有較大提高外，其頻寬將擴展至250MHZ。其實這個級別的布線系統很早就已經提出，而且目前套用較廣。有禁止和非禁止線纜。
6A類電纜系統（Cat6A）：在6類電纜系統之上的一種類別，除了各項性能參數都有較大提高外，其頻寬將擴展至500MHZ，適用於萬兆傳輸。目前處於發展階段。只有禁止線纜，而且因為頻率變高，其必須使用對對禁止的方式來實現。
7類電纜系統：7類電纜系統是歐洲提出的一種電纜標準，其實現頻寬為600MHZ，但是其連線模組的結構與目前的RJ－45完全不兼容。由於頻率的提升所以必須在外層在加以銅網編制層。只有禁止線纜，以對對鋁箔禁止加外層銅網編織層禁止實現。
7A類電纜系統：7A類是更高等級的線纜，其實現頻寬為1000MHZ，其對應的連線模組的結構與目前的RJ－45完全不兼容，目前市面上能看到GG45(向下兼容RJ45)和Tear模組(可完成1200MHz傳輸)。由於頻率的提升所以必須在外層在加以銅網編制層。只有禁止線纜，以對對鋁箔禁止加外層銅網編織層禁止實現。為4萬兆和10萬兆而準備的線纜。
8類電纜系統：8類是目前知道的最高等級的傳輸線纜，其實現頻寬計畫在為1500MHZ，最後是個什麼樣子，還需要等待。
基本標準
標準委員會
國際標準化組織（ISO）的職責是保證所有普遍性的標準得到所有成員國的一致認可。ISO所負責的標準範圍從製造和質量控制規程到電氣與電信分布布線系統。在北美洲，有四個標準化組織為北美市場開發或推行市線標準。美國國家標準協會（ANSI）於1918年在美國成立。該組織的主要任務是美國國內的國家標準的協調、正規化和採納工作。ANSI還在ISO技術會議上代表美國。電訊工業協會（TIA)是一個由ANSI授權的單獨的組織。並附屬於電子工業協會(EIA)。TIA最著名的活動是開發用於當今的結構化布線系統的設計與安裝的布線標準，並支持未來廣泛的套用及滿足高速的要求。在加拿大，所有國內使用的電氣與電子商品必須經CSA批准。產品獲得批准說明它符合加拿大電氣標準（CEC）的所有要求。CEC引用CSA相關的標準。在TIA/EIA內開發布城標準的過程中，決定CSA應參與結構化布線標準的進一步的共發工作．以保證將加拿大獨特的要求包含在標準內。
標準的歷史
在1985年前的布線系統沒有標準化。其中有幾個原因。首先，本地電話公司總是關心他們的基本布線要求。其次，使用主機系統的公司要依靠其供貨商來安裝符合系統要求的布線系統。隨著計算機技術的日益成熟，越來越多的機構安裝了計算機系統，而每個系統都需要自己獨特的布線和連線器。客戶開始大聲報怨每次他們更改計算機平台的同時也不得不相應改變其布線方式。為贏得並保持市場的信任，計算機通信工業協會（CCIA）與EIA聯合開發建築物布線標準。討論在1985年開始，並取得一致，認為商用和住宅的話音和數據通信都應有相應的標準。EIA將開發布線標準的任務交給了TR－41委員會。TR－41委員會認識到該任務的艱巨性，於是設立了下屬委員會及數個工作組來負責開發商用和住宅建築物布線標準的各方面的廣泛工作。這些委員會在開發這些標準時卞要關注的重點是保證開發的標準是獨立於技術及生產廠一家的。
基礎設施標準
綜合布線ANSI/TIA/EIA－568－A（CSAT529－95）商業大樓通訊布線標準
ANSI/TIA/EIA－607（CSAT527）商業大樓布線接地保護連線需求
ANSI/TIA/EIA－606（CSAT528）商業大樓通訊基礎設施管理標準
ANSI/TIA/EIATSB－67非禁止雙絞線布線系統傳輸性能現場測試
ANSI/TIA/EIATSB－72集中式光纖布線準則
ANSI/TIA/EIATSB-75開放型辦公室水平布線附加標準
ANSI/TIA/EIA－568－AI傳輸延遲和延遲差規範
ANSI/TIA/EIA-570
美國國內標準委員會（ANSI）與TIA/EIATR-41委員會內的TR-41.8分委會的TR-41.8.2工作組於1991年5月份訂出首個ANSI/TIA/EIA570的家居布線標準，並於1998年9月，TIA/EIA協會正式修定及更新家居布線的標準，並重新定為ANSITIA/EIA-570A-家居電訊布線標準（ResidentialTelecommunicationsCablingStandard)。
在這個發展要求中，工作組主要作出以下一些技術的更改：
標準不涉及商業大樓
基本規範將跟從TIA手冊中所更新的內容及標準
標準不涉及家居布線中的外線數量
訂出家居布線的等級
認可介面包括光纜，同軸電纜，三類及五類非禁止雙絞電纜（UTP）
鍵路長度由插座到配線箱不可超出90米，信道長度不可超出100米
主幹布線將包括在內
固定裝置布線，如對講機，火警感應器將包括在內
通訊插座只適合T568-A接線方法及使用四對UTP電纜端接八位模組或插頭
標準目的
TIA/EIA570-A所草議的要求主要是給訂出新一代的家居電訊布線給與現今及將來的電訊服務。標準主要提出有關布線的新等級，並建立一個布線介質的基本規範及標準，主要套用支持話音，數據，影像，視頻，多媒體，家居自動系統，環境管理，保全，音頻，電視，探頭，警報及對講機等服務。標準主要規劃於新建築，更新增加設備，單一住宅及建築群等。
B.標準範圍
TIA570-A標準適用於現今的綜合大樓布線標準及有關的管道，空間的標準於建築群內，並且可支持不同種類的電訊套用於不同的家居環境中。標準中主要包括室內家居布線及室內主於布線。
標準的規範主要跟隨國際電氣規範（NationaIElectricCode），國際電氣安全規範（NationaIElectricSafteyCode），FCC第68項中的規則管理。
家居布線等級
等級系統的建立有助於選擇適合每個家居單元不同服務的布線基礎結構。
等級一：
提供可滿足電訊服務最低要求的通用布線系統，該等級可提供電話，CATV和數據服務。等級一主要採用雙絞線及使用星型拓撲方法連線，等級一布線的最低要求為一根四對非禁止雙絞線（UTP），並必須滿足或超出ANSI/TIA/EIA-568A規定的三類電纜傳輸特性要求：以及一根75歐姆同軸電纜（Coaxial），並必須滿足或超出SCTEIPS-SP-001的要求，建議安裝五類非禁止雙絞線（UTP）方便升級至等級二。
等級二：
提供可滿足基礎，高級和多媒體電訊服務的通用布線系統，該等級可支持當前和正在發展的電訊服務。等級二布線的最低要求為一或二根的四對非禁止雙絞線（UTP），並必須滿足或超出ANSI/TIA/EIA-568-A規定的五類電纜傳輸特性要求，以及一或二根75歐姆同軸電纜（Coaxial)，並必須滿足或超出SCTEZPS-SP-001的要求。可選擇的光纜，並必須滿足或超出ANSI/ICEAS-87-640的傳輸特性要求。
一般單一的家居布線系統
一般的家居布線要求都是跟隨二個等級來設定方案，並於每一家庭中設定一個劃定點（demarcationpoint）或一個輔助分離插座（Auxiliary&discountoutlet）來連線到終端的設備。有關接地及引進設備的保規定，必須參照適當的電氣規範或本地的電氣規範。
一般分布裝置（DistributorDevice）
每一個家庭里是必須安裝一個分布裝置（DD），分布裝置是一個交叉連線的配線架，主要端接所有的電纜，跳線，插座及設備連線等。分布裝置配線架主要提供用戶增加，改動或更改服務，並提供連線連線埠給與外間服務供應商提供不同的系統套用。配線架必須安裝於一個適合安裝及維修的地方，並能提供一個保護裝置將配線引進大廈。所有端接如需連線大廈，必須安裝接地及引進大廈設備，併合乎有關的適當標準及規格。配線架可包括一般的交叉連線設備，並可連線機電設備，如HUB等，兩者都必需符合標準。
以下是配線架配置及單一典型家居的一般要求：
配線架必須安裝於每一家庭內，並能提供一個舒適的安裝及維護環境，儘量減少跳線的長度。配線架應安裝於牆上，並加上一木背板，以固定配線架位置。
綜合布線配線架有機會需要電源插座，如需要請安裝15A獨立電源插座，並必須符合當地的電源電壓，如120V/220V。配線架與電源開關應該安裝於一個適當的位置，大約距離1.5米（5尺），並必須跟隨當地的電氣規範及規定。
電纜長度從DD到用戶插座/插頭不可超出90米（295尺），如兩端加上跳線及連線後，長度不可超出100米（328尺），電纜種類可選用等級一或等級二之介質。
布線系統必須使用星型拓撲方法。
一些固定裝置，如對講機，保全系統鍵盤，探頭及煙感器是可以使用底座接線方式直接安裝。即使標準建議使用星型拓撲方法，但固定裝置器可以使用迴路（Loop）或鏈路（daisychain）的方法連線。
足夠數量的通訊插座是必需的，主要是預備將來新增點數。插座必須安裝於所有房間，插座位置於一些固定牆的位置。
所有新建築從插座到配線架的電纜必須埋藏於管道，不可使電纜外露，有關管道或喉管設計及標準，請參考ANSI/TIA/EIA-569-A。
插座必須安裝於固定的位置，如使用非禁止雙絞線，必須使用8芯T568A接線方法。如某些網路及服務需要連線一些特別的電子部件，如分頻器，放大器，匹配器等，所有電子部件必須安裝於插座外。
配線架可以使用跳線，設備線及交叉跳線提供一個互連方法或交叉跳線，以信道為標準，跳線，設備線及交叉跳線之長度不可超過10米（33尺）。
質量保證
首先，不要把廠商提供的若干年產品或系統質保，當作是保證產品多少年不落後。隨著人類科學技術日新月異的變化和通信技術的飛速發展，沒有誰能預見到幾年、十幾年甚至幾十年後會發生什麼，也就是說廠家的若干年質保，並不保證系統不會在一段時期內過時。但用戶可以放心的是，布線系統本身的一大特點就是便於擴容和升級。
布線系統本身是一種無源的物理連線系統，一旦安裝完成並通過測試，一般情況下無需維護，只需要對其加以正確的管理即可；所以廠家的所謂若干年質保，主要是針對其在工程項目中所提供的全系列市線產品本身的質量而言。對於由非人為因素造成的產品質量問題，廠家是完全負責的；而真正意義的售後服務，應該是由負責實施該項目的系統集成商來完成的。所以用戶應選擇品質優良的產品，通過廠家提供的正規渠道拿貨，並選擇國內信譽好、技術水平高的系統集成商來施工，讓他們在得到合理的利潤後，使用戶也得到這些集成商所提供的增值服務以及售後的長期服務和質保。
如何選擇
選擇電纜系統需要從實際套用出發，考慮未來發展的餘地和投資費用，確保全裝質量。
從實際出發是指要考慮目前用戶對網路套用的要求有多高、10Mbit/S以大網能對用戶的套用需求支持多長時間，以及100Mbit/S乙太網是否夠用。
因為網路的布線系統是一次性長期投資，考慮未來發展是指要考慮到網路的套用是否在一段時期內會有對高速網路如千兆位乙太網或未來更高速網路的需求。
最後是如何保證安裝的質量。除了布線系統本身的質量以外（通常是由廠家來保證，而且通常不是問題的主要原因），不論是3類、5類、超5類還是6類電纜系統，都必須經過施工安裝才能完成，而施工過程對電纜系統的性能影響很大。即使選擇了高性能的電纜系統，例如超5類或6類，如果施工質量粗糙，其性能可能還達不到5類的指標。所以，不論選擇安裝什麼級別的電纜系統，最後的結果一定要達到與之相應的性能，也就是說需要對安裝的電纜系統進行相關標準的認證測試以保證。目前的情況是5類雙絞線系統已有認證標準可循，超5類系統1998年底就有標準出台，而6類標準目前也正式出台。
術語
ANSI:AmericanNationalStandardsInstitute美國國家標準協會AU:AdministrationUnit管理單元
AUG:AdministrationUnitGroup管理單元組
BAC:BuildingAutomation&Controlnet建築物自動化和控制網路
B-ISDN:BrandbandISDN寬頻綜合業務數字網
BMS:BuildingManagementSystem智慧型建築管理系統
CD:CampusDistributor建築群配線架
ER：EquipmentRoom設備間
FCC:FireAlarmSystem火災報警系統
FCS:FieldControlSystem現場匯流排
FDDI：FiberdistributedDataInterface光纖纜分散式數據接口。
FDMA:FrequencyDivisionMultipleAccess頻分多址
FPD:FirePublicDevice消防設施
綜合布線
FTTB:FiberToTheBuilding光纖到大樓
FTTC:FiberToTheCurb光纖到路邊
FTTH:FiberToTheHome光纖到家庭
FW:fireWall防火牆
ACR：AttenuationtoCrosstalkRatio衰減與串擾比 .
GC:GenericCabling綜合布線
GSM:GlobalSystemforMobilecommunications全球移動通信系統
HFC:Hybridfibercoax光纖-同軸電纜混合系統
I:Interference串擾
IA:IntruderAlarm防盜報警
IB：IntelligentBuilding智慧型建築
ICMP:InternetControlMessageProtocol控制信息協定
IDC:InsulationDisplacementConnection絕緣層信移連線件
IDF:IntermediateDistributionFrame分配線架
IDS:IndustrialDistributionSystem工業布線系統
IMA:InteractiveMultimediaAssociation互動式多媒體協定
IN:InformationNetwork信息網
IO：InformationOutlet信息插座
IT:InformationTechnology信息技術
ITU:InternationalTelecommunicationsUnion國際電信聯盟
LE:LocalExchange本地交換網
MDF:MainDistributionFrame主配線架
MIC：MediumInterfaceConnector介質接口連線器
MIO:MultiuserInformationOutlet多用戶信息插座
MMO:MultimediaOutlet多媒體插座
MN-NES:MN-NetworkElementSystem網元管理系統
MN-RMS:MN-RegionManagementSystem網路管理系統
MO:ManagedObject管理目標.
NEXT：NearEndCrosstalk近端串擾
NMS:NetworkManagementSystem網路管理系統
O/E:OpticaltoElectricalconvertor光電轉換器
OAM&P:OperationAdministration,MaintenanceandProvisioning運行、管理、維護和預置
OAM:Operation,AdministrationandMaintenance操作、管理和維護
OSI:OpenSystemsInterconnection開放系統互連
OTDK：OpticalTimeDomanReflectmeter光時域反射線
OTDM:OpticalTimeDivisionMultiplexing光時分復用
PA:PowerAmplifier功率放大器
PABX:PrivateAutomaticBranchExchange程控數字自動交換機
Paging:無線呼叫系統
PBX:PrivateBranchexchange程控用戶交換機
PDS：PremisesDistributionSystem建築物布線系統
PSNT：PowerSunNext綜合近端串擾
PVC:PolyvinylChloride聚氯乙烯
PWS:Powersystem電源系統
ITU-T:InternationalTelecommunicationUnion-TelecommunicationSector國際電信聯盟-電信標準部
SC：SubscriberConnector(OpticalFiberConnector)用戶連線器(光纖連線器)
SC-D：DuplexSCConnector雙工SC連線器
STI:SurfaceTransferImpedance表面傳輸阻抗
ST：StraightTip直通式光纖連線器
SCS:StructuredCablingSystem結構化布線系統
SLC:SatelliteCommunication衛星通信
SNR:SignalToNoiseRatio信噪比
STB:Set-Top-Box機頂盒
TC:TelecommunicationCloset通信插座
TP：TunstPair對絞線
TP:TransitionPoint轉接點
TR:TokenRing令牌網
VI:Videointerphone可視對講門鈴
VCS:videoconfer-phonesystem會議電視系統
VOD:Videoondemand視頻點播
布線工具
銅介質信息模組、光纖模組、面板/插座、雙絞線、跳線、光纜、光纖跳線、光纖尾纖、配線架、布線工具、桌面終端產品、智慧型布線箱
注意事項
根據多年結構化布線和故障排除的經驗，總結出布線時需要注意的幾點事項，我們需要在布線時注意這些，這樣才能保證我們更順暢的享受網路。
1．硬體要兼容
在網路設備選擇上，儘量使所有網路設備都採用一家公司的產品，這樣可以最大限度地減少高端與低端甚至是同等級別不同設備間的不兼容問題。而且不要為了省幾十塊錢而選擇沒有質量保證的網路基礎材料，例如跳線、面板、網線等。這些東西在布線時都會安放在天花板或牆體中，出現問題後很難解決。同時，即使是大品牌的產品也要在安裝前用專業工具檢測一下質量。
2．聯線要當
當我們完成結構化布線工作後就應該把多餘的線材、設備拿走，防止普通用戶亂接這些線材。另外，有些時候，用戶私自使用一分二線頭這樣的設備也會造成網路中出現廣播風暴，因此布線時遵循嚴格的管理制度是必要的。布線後不要遺留任何部件，因為使用者一般對網路不太熟悉，出現問題時很有可能病急亂投醫，看到多餘設備就會隨便使用，使問題更加嚴重。
3．防磁
為什麼電磁設備可以干擾到網路傳輸速度呢?因為在網線中走的是電信號，而大功率用電器附近會產生磁場，這個磁場又會對附近的網線起作用，生成新的電場，自然會出現信號減弱或丟失的情況。
需要注意的是防止干擾除了要避開干擾源之外，網線接頭的連線方式也是至關重要的，不管是採用568A還是568B標準來製作網線，一定要保證1和2、3和6是兩對芯線，這樣才能有較強的抗干擾能力。在結構化布線時一定要事先把網線的路線設計好，遠離大輻射設備與大的干擾源。
4．散熱
高溫環境下，設備總是頻頻出現故障。為什麼會這樣呢?使用過計算機的讀者都知道，當CPU風扇散熱不佳時計算機系統經常會當機或自動重啟，網路設備更是如此，高速運行的CPU與核心組件需要在一個合適的工作環境下運轉，溫度太高會使它們損壞。設備散熱工作是一定要做的，特別是對於核心設備以及伺服器來說，需要把它們放置在一個專門的機房中進行管理，並且還需要配備空調等降溫設備。
5．按規格連線線纜
眾所周知網線有很多種，如交叉線、直通線等，不同的線纜在不同情況下有不同的用途。如果混淆種類隨意使用就會出現網路不通的情況。因此在結構化布線時一定要特別注意分清線纜的種類。線纜使用不符合要求就會出現網路不通的問題。
布線經驗談：雖然目前很多網路設備都支持DIP跳線功能，也就是說不管你連線的是正線還是反線，它都可以正常使用。但有些時候設備並不具備DIP功能，只有你在連線時特別注意了接線種類，才能避免不必要的故障。
6．留足網路接入點
確實如此，很多時候在結構化布線過程中沒有考慮未來的升級性，網路接口數量很有限，剛夠眼前使用，如果以後來住宅布局出現變化的話，就會出現上述問題。因此在結構化布線時需要事先留出多出一倍的網路接入點。
眾所周知，網路的發展非常迅速，幾年前還在為10Mbps到桌面而努力，而今已經是100Mbps，甚至是1000Mbps到桌面了。網路的擴展性是需要我們重視的，誰都不想僅僅使用2～3年便對布線系統進行翻修、擴容，所以留出富餘的接入點是非常重要的，這樣才能滿足日後升級的需求。
施工方面
1．明確要求、方法
施工負責人和技術人員要熟悉網路施工要求、施工方法、材料使用，並能向施工人員說明網路施工要求、施工方法、材料使用，而且要經常
在施工現場指揮施工，檢查質量，隨時解決現場施工人員提出的問題。
2．掌握環境資料
儘量掌握網路施工場所的環境資料，根據環境資料提出保證網路可靠性的防護措施：
為防止意外破壞，室外電纜一般應穿入埋在地下的管道內，如需架空，則應架高(高4米以上)，而且一定要固定在牆上或電線桿上，切勿搭
架在電桿上、電線上、牆頭上甚至門框、窗框上。室內電纜一般應鋪設在牆壁頂端的電纜槽內。
通信設備和各種電纜線都應加以固定，防止隨意移動，影響系統的可靠性。
為了保護室內環境，室內要安裝電纜槽，電纜放在電纜槽內，全部電纜進房間、穿樓層均需打電纜洞，全部走線都要橫平豎直。
3．區分不同介質
保證通信介質性能，根據介質材料特點，提出不同施工要求。計算機網路系統的通信介質有許多種，不同通信介質的施工要求不同，具體如下：
光纖電纜
光纖電纜鋪設不應絞結；
光纖電纜彎角時，其曲率半徑應大於30cm;
光纖裸露在室外的部分應加保護鋼管，鋼管應牢固地固定在牆壁上；
光纖穿在地下管道中時，應加PVC管;
光纜室內走線應安裝線上槽內；
光纖鋪設應有脹縮餘量，並且餘量要適當，不可拉得太緊或太松。
同軸粗纜
粗纜鋪設不應絞結和扭曲，應自然平直鋪設;
粗纜彎角半徑應大於30cm;
安裝在粗纜上各工作站點間的距離應大於25米；
粗纜接頭安裝要牢靠，並且要防止信號短路;
粗纜走線應在電纜槽內，防止電纜損壞；
粗纜鋪設拉線時不可用力過猛，防止扭曲;
每一網路段的粗纜應小於500米，數段粗纜可以用粗纜連結器連線使用，但總長度不可大於500米，連線器不可太多。
每一網路段的粗纜兩端一定要安裝終端器，其中有一個終端器必須接地;
同軸粗纜可安裝在室外，但要加防護措施，埋入地下和沿牆走線的部分要外加鋼管，防止意外損壞。
同軸細纜
細纜鋪設不應絞結；
細纜彎角半徑應大於20cm;
安裝在細纜上各工作站點間的距離應大於0.5米；
細纜接頭安裝要牢靠，且應防止信號短路;
細纜走線應在電纜槽內，防止電纜損壞；
細纜鋪設時，不可用力拉扯，防止拉斷;
一段細纜應小於183米，183米以內的兩段細纜一般可用"T"頭連結加長；
兩端一定要安裝終端器，每段至少有一個終端器要接地;
同軸細纜一般不可安裝在室外，安裝在室外的部分應加裝套管。
4、網路設備安裝
Hub的安裝
Hub應安裝在乾燥、乾淨的房間內；
Hub應安裝在固定的托架上;
Hub固定的托架一般應距地面500mm以上；
插入Hub的電纜線要固定在托架或牆上，防止意外脫落。
收發器的安裝
選好收發器安裝在粗纜上的位置(收發器在粗纜上安裝，兩個收發器最短距離應為25米);
用收發器安裝專用工具，在粗纜上鑽孔，鑽孔時要鑽在粗纜中間位置，要鑽到底(即鑽頭全部鑽入);
安裝收發器連結器，收發器連結器上有三根針(中間一隻信號針，信號針兩邊各有一隻接地針)，信號針要垂直接入粗纜上的孔中，上好固定螺栓(要安裝緊固);
用萬用表測信號針和接地針間電阻，電阻值約為25歐姆(粗纜兩端粗纜終端器已安裝好)，如電阻無窮大，一般是信號針與粗纜芯沒接觸上，或收發器連結器固定不緊，或鑽孔時沒有鑽到底，需要重新鑽孔或再用力把收發器連結器固定緊；
安裝好收發器，固定好螺釘;
收發器要固定在牆上或托架上，不可懸掛在空中；
安裝好收發器電纜;
收發器電纜首先與粗纜平行走一段，然後拐彎，以保證收發器電纜插頭與收發器連線可靠。
網卡安裝
網卡安裝不要選計算機最邊上的插槽，最邊上的插槽有機器框架，影響網路電纜的拔插，給調試帶來不便；
網卡安裝與其它計算機卡安裝方法一樣，因網卡有外接線，網卡一定要用螺釘固定在計算機的機架上。
5、設備安裝
首先閱讀設備手冊和設備安裝說明書。
設備開箱要按裝箱單進行清點，對設備外觀進行檢查，認真詳細地做好記錄。
設備就位。
安裝工作應從伺服器開始，按說明書要求逐一接好電纜。
逐台設備分別進行加電，做好自檢。
逐台設備分別聯到伺服器上，進行在線上檢查，出現問題應逐一解決。有故障的設備留在最後解決。安裝系統軟體，進行主系統的聯調工作。
安裝各工作站軟體，各工作站可正常上網工作。
逐個解決遺留的所有問題。
用戶按操作規程可任意上機檢查，熟悉網路系統的各種功能。
試運行開始。
1．構架設計合理，保證合適的線纜彎曲半徑。上下左右繞過其他線槽時，轉彎坡度要平緩，重點注意兩端線纜下垂受力後是否還能在不壓損線纜的前提下蓋上蓋板。
放線過程中主要是注意對拉力的控制，對於帶捲軸包裝的線纜，建議兩頭至少各安排一名工人，把捲軸套在資質的拉線桿上，放線端的工人先從捲軸箱內預拉出一部分線纜，供合作者在管線另一端抽取，預拉出的線不能過多，避免多根線咋場地上纏結環繞。
3．拉線工序結束後，兩端流出的冗餘線纜要整理和保護好，盤線時要順著原來的鏇轉方向，線圈直徑不要太小，有可能的話用廢線頭規定在橋架、吊頂上或紙箱內，做好標註，提醒其他人員勿踩勿動。
4．在整理、綁紮、安置線纜時，冗餘線纜不要太長，不要讓線纜疊加受力，線圈順勢盤整，固定扎線繩不要勒得過緊。
5．在整個施工期間，工藝流程及時通報，各工種負責人做好溝通，發現問題馬上通知甲方，在其他後續工種開始前及時完成本工種任務。
6．如果安裝的是非禁止雙絞線，對接地要求不高，可在與機櫃相連的主線槽處接地。
7．線槽的規格是這樣來確定的：線槽的橫截面積留40%的富餘量以備擴充，超5類雙絞線的橫截面積為0.3平方厘米。線槽安裝時，應注意與強電線槽的隔離。布線系統應避免與強電線路在無線禁止、距離小於20cm情況下平行走3米以上。如果無法避免，該段線槽需採取禁止隔離措施。進入家居的電纜線管由最近的吊頂線槽沿隔牆下到地面，並從地面鏜槽埋管到家居隔離下。
管槽過渡、接口不應有毛刺，線槽過渡要平滑。
線管超過兩個彎頭必須留分線盒。
牆裝底盒安裝應該距地面30厘米以上，並與其他地和保持等高、平行。
線管採用鍍鋅薄壁鋼管或PVC。
綜合布線系統要綜合考慮。由於結構化布線大多數都是由布線工人完成的，這些工人都擁有專業的布線合格證，因此大多數故障都是可以避免的。不過在鋪設線路時仍然需要我們對技術把關，只有我們注意到了上面提到的這些常見問題才能真正地在結構化布線中做到“少出錢、多辦事、辦好事、不壞事”。
綜合布線需求者不能只一味追求產品的價格，應考慮到綜合布線是屬於生命周期長的隱蔽工程，不能只追成本，更要考慮長期的使用。
系統組成

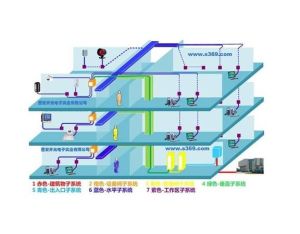

綜合布線系統由工作區子系統、配線(水平)子系統、幹線(垂直)子系統、設備間子系統、管理子系統、建築群子系統六個子系統組成。
1.建築群子系統(CAMPUSSUBSYSTEM)
2.設備子系統(EQUIPMENTSUBSYSTEM)
3.垂直幹線子系統(RISERBACKBONESUBSYSTEM)
4.管理子系統(ADMINISTRATIONSUBSYSTEM)
5.水平布線子系統(HORIZONTALSUBSYSTEM)
6.工作區子系統(WORKAREASUBSYSTEM)
子系統功能
1.工作區子系統:由配線（水平）布線系統的信息插座延伸到工作站終端設備處的連線電纜及適配器組成，每個工作區根據用戶要求，設定一個電話機接口和1至2個計算機終端接口。
2.配線（水平）子系統:由工作區用的信息插座，每層配線設備至信息插座的配線電纜、樓層配線設備和跳線等組成。
3.幹線（垂直）子系統:由設備間的配線設備和跳線，以及設備間至各樓層配線間的連線電纜組成。
4.設備間子系統:由綜合布線系統的建築物進線設備，電話、數據、計算機等各種主機設備及其保全配線設備等組成。
5.管理子系統:設定在每層配線設備的房間內，是由交接間的配線設備，輸入/輸出設備等組成。
6.建築群子系統:由二個及以上建築物的電話、數據、電視系統組成一個建築群子系統，它是室外設備與室區域網路絡設備的接口，它終結進入建築物的銅纜和/或光纜，提供避雷及電源超荷保護等。
