引言
計算機網路作為一門新興的學科，網路工程的發展只有40餘年的發展歷史，智慧型樓宇網路工程及相關專業是伴隨著網際網路及智慧型樓宇的發展而迅速崛起的新型套用型學科。近10年隨著智慧型大廈興起，智慧型樓宇網路工程幾乎發展為所有建築物，因此，國家標準局於2000年制訂了二個綜合布線推薦規範：《綜合布線系統工程設計規範》GBT50311-2000和GBT50312-2000《綜合布線系統工程驗收規範》。2007年國家對綜合布線標準進行修訂，並將推薦標準更改為強制標準即： GB50311—2007《綜合布線系統工程設計規範》和GB50312-2007《綜合布線系統工程驗收規範》。
“綜合布線設計和驗收規範”對綜合布線系統工程的設計、施工、驗收、管理等提出了具體要求和規定，大力促進了綜合布線系統在中國的套用和發展。同時，中國工程建設標準化協會信息通信專業委員會，也在2008年11月開始制定綜合布線技術白皮書，首批計畫制定《綜合布線系統管理與運行維護系統設計白皮書》、 《禁止布線系統的設計與施工檢測技術白皮書》、《萬兆布線系統工程測試技術白皮書》都對網路工程綜合布線提出了嚴格的規範及發展的方向。
伴隨著網路工程的不斷發展，所需的網路人才也越來越多，因此高校培養高端的網路工程人才是迫在眉睫。
網路工程為套用型學科，它要求學生具有很強的實際操作能力。如何提高學生的實際操作能力，使學生在學校所學的網路技能能夠直接服務於社會，提高學生的就業率與就業待遇，一直困擾各大院校。要解決以上問題就是“實習與實踐”，即將智慧型樓宇網路工程“搬進”學校實訓室。讓學生在學校的實驗、實習及實踐與現場環境一致。
如何將實際套用中智慧型化樓宇網路工程的“規劃、設計及安裝”真正搬進學校實驗室，讓學生能夠全面、直觀、完整的理解並掌握實際套用中智慧型化樓宇網路工程的“規劃、設計及安裝”，使學校網路實驗室變成教學與實踐套用的“橋樑”，一直困擾學校網路教師和實驗指導老師。
現實套用中網路工程與實踐教學的關係
現實套用中網路工程組成
隨著網路技術的發展，智慧型樓宇網路工程由單一的數據網路發展為語音、有線電視、監控、廣播、門禁等基於TCP/IP傳輸的網路系統及管理系統。智慧型樓宇網路工程由以下幾部分組成：1、綜合布線系統（PDS）：

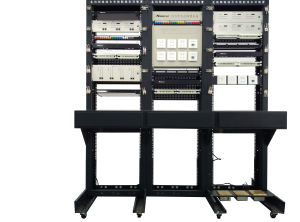

實訓裝置數據/語音、有線電視、視頻監控、公共廣播、門禁/考勤、消防報警、 防盜報警、送配電監控、 UPS電源監控、 智慧型空調監控、停車場管理、電梯監控、智慧型照明管理、給排水管理等。
2、設備系統集成（SI）：
以上每個子系統的設備集成。
3、智慧型集成系統（IBMS）：
以數據網路為公共傳輸平台,將以上所有子系統集成為一體進行監控。
社會對網路工程專業人才的需求與要求
1、社會對網路工程專業人才的需求隨著網路技術套用到全社會的各個領域和我國經濟與技術飛速發展，因此社會對有實戰經驗網路專業人才需求量非常大，因此網路工程專業人才就業面非常寬。
2、社會對網路工程專業人才的要求
1）具有紮實的理論基礎。
2）由於傳統的數據網路知識已經不能滿足社會和網路技術發展的需求，因此在傳統的數據網路基礎前提下，學生必須對語音、有線電視、廣播、監控、門禁、安防等其它弱電技術有深入了解。
3）不需要社會對畢業生進行長時間的上崗前的培訓即畢業生工作後可直接上崗，因此需要學生在校進行與現場環境一致的實踐培訓。
學校在網路工程教學中的困惑
1）學校教師不是現場工程師，不可能經常親臨現場一線指導學生進行網路工程實踐操作。2）網路工程周期長，現場複雜並存在很大的安全因素，因此企業不願意接受學生實習，即使學生到企業實習，也只能了解網路工程某一部分內容，不可能對網路工程進行全面了解。
3）由於網路工程是一門動手能力極強的學科，如果沒有實訓基地，學生只能做一些即簡單而又零碎的實驗，對網路工程根本沒有一個整體的認識，也沒有足夠的技能去應對一個完整的網路工程。
4）由此可知，學校迫切需要引進一套完善的網路工程教學系統，將現實套用中網路工程的設計、安裝、調試及測試還原到實訓室，使學生在實訓室進行的網路工程設計、安裝、調試及測試與真實的網路工程現場一致。
建設網路工程實訓室的重要性與必要性
1、建設綜合布線實訓室的重要性通過建設“還原於現場”的網路工程綜合布線實訓室，使學生在實訓按照工程現場進行綜合布線工程設計、施工、驗收、測試、運行和維護的訓練，從而使學生真正掌握現實套用中綜合布線工程技術流程。
2、建設綜合布線實訓室的必要性
1）理論教學與實踐套用統一
將理論教學與實驗、實訓、實踐相統一，使學生通過網路工程理論學習與實踐操作，提高學生對網路工程技術興趣，並讓學生在實踐操作過程中具有成就感。
2）實現“零”距離就業的辦學思想
提高學生的實踐經驗和動手能力，畢業後能夠從事網路工程項目的設計、預算、施工、監理、維護和管理等專業技術工作，提高學生實踐操作能力，使學生畢業後可直接上崗，從而真正體現“零”距離就業的辦學思想。
3）拓展學生知識面，提高學生就業率
拓展網路工程技術套用範圍，培養一批網路知識面寬知識、套用廣泛、懂專業技術、並熟練掌握工程技術的專業人才，從而增加學生就業範圍，提高學生就業率與就業待遇。
4）完成教學實訓任務的需要
完成《計算機網路技術》、《網路綜合布線技術》和《網路工程技術》等專業課教學實訓任務，開展“工學結合”和“任務驅動型”教學與實訓活動。
5）開辦精品課程的需要
開辦精品課程，可以提高教學質量、增加老師個人的資本、獲得國家的補助。
6）貫徹教育部行業標準的需要
需要教育行業標準JY/T0402－2008《計算機套用與軟體技術專業儀器設備配備標準》，從2009年3月1日實施。標準規定開設《計算機套用與軟體技術專業》必須要有網路綜合布線實訓室。
7）貫徹國家標準
將國家標準：GB50311-2007和GB50312-2007貫徹到具體的教學實踐中。
網路工程實訓室建設目標
總體目標：網路工程實訓室必須是還原現場的實訓室。1、先進性
1）支持當今及未來網路技術發展，不會因為網路技術的發展而淘汰。
2）支持實際套用中的不斷發展的智慧型樓宇網路監控系統。
3）工程現場實踐操作內容90%以上可在實訓室完成。
4）實訓消耗材料可重複利用率為98%以上。
5）學生經過實訓室嚴格實訓後可直接上崗。
2、實踐操作性
1）可按照工程現場方式進行智慧型樓宇（含：單一建築物、建築群及高層建築）的綜合布線系統設計、安裝及測試。
2）可按照工程現場方式進行智慧型樓宇（含：單一建築物、建築群及高層建築）的設備系統集成設計、安裝及調試。
3）綜合布線系統包括：數據、語音、有線電視、監控、廣播、門襟、安防、溫濕度等智慧型樓宇所需要的布線系統
4）設備系統集成包括與綜合布線系統相關的設備集成。
3、可設計性與方案驗證性
1）實訓平台可提供與現實套用中建築物一致的平面圖，學生可根據平面圖進行綜合布線系統的設計，並製作設計方案、平面圖及系統圖（拓撲圖）。
2）根據設計圖紙，可預算綜合布線系統的完整材料，並提供完整材料清單。
3）通過設計方案和材料清單，學生可在實踐平台上驗證其設計方案和材料預算的正確性。
4、真實性
1）實訓過程所使用的設備材料必須與實際套用一致。
2）綜合布線與系統集成的設計、安裝、調試及測試必須與實際套用一致。
3）網路工程實施的過程管理必須與實際套用現場一致。
4）視頻教學教學操作必須與現場操作一致。
5）綜合布線測試裝置必須與工程現場所使用的測試產品一致。
5、可靠性與安全性
1）實踐平台必須為免維護。
2）實踐平台不存在安全隱患。
6、實訓教學完整性
1）在實訓平台上必須完成綜合布線與系統集成的全部實訓操作。
2）必須具有實踐平台、教學視頻、實訓教程及教學軟體等。
六、如何建設“還原網路工程現場”的網路工程實訓室
1、實地考察網路工程實訓室所需要的產品。
2、根據工程現場和實訓產品進行比照，確定是否與工程現場一致。
3、視頻教學操作是否與現實套用操作一致性。
4、綜合布線系統測試裝置是否與工程現場測試儀器是否一致性。
5、學生是否可按工程現場案例進行網路工程的設計、材料預算、安裝、調試及測試。
網路工程實訓室設計標準、原則及功能要求
設計標準
1、國家標準1）《綜合布線系統工程設計規範》GB50311-2007
2）《綜合布線系統工程驗收規範》GB50312-2007
3）《綜合布線系統工程設計與施工》08X101-3標準圖集
4）最新《綜合布線系統工程設計規範》GB50311-2008
5）《智慧型建築設計標準》 GBT5014-2006
6）《智慧型建築工程質量驗收規範》 GB50339-2003
7）《建築電氣工程施工質量驗收規範》 GB50303-2002
8）《城市住宅建築綜合布線系統工程設計規範》 CECS119:2000
2、國際標準
1）EIA/TIA568民用建築物標準；
2.）EIA/TIA569民用建築通信通道和空間標準；
3.）EIA/TIA607民用建中有關通信接地標準；
4）TIA/EIA-942、EN 50173-5、ISO 24764數據中心機房標準
設計原則
1、規範性符合國家綜合布線設計標準（GB/T 50311-2007）和安裝標準 （GB/T50312-2007），符合最新設計標準 （GB/T 50311-2008）；智慧型建築設計標準（ GBT5014-2006）、智慧型建築工程質量驗收規範（GB50339-2003）、建築電氣工程施工質量驗收規範（GB50303-2002）。
2、真實性
學生在實踐平台上所有實訓操作與現場環境一致。
3、可用性
本實踐平台實現了理論教學與實踐相結合的統一。學生在實訓平台上所進行的整個綜合線系統設計和此同時安裝過程與現實套用中的綜合布線工程完全一致。
4、完整性
在現實套用中的綜合布線系統的設計、安裝及測試的全過程均可通過本實踐平台實現。由於本實踐平台移動方便，因而可形象的實現建築群和高層建築綜合布線系統工程設計與安裝。
5、可靠性
本實踐平台主體為免維護。
6、擴展性
由於本實踐平台為一棟現實中的建築物，無論今後網路技術如何發展，本平台均滿足學生實訓要求。
7、安全性
學生在實訓過程中安全可靠。
8、經濟性
本平台使學生在實訓過程中消耗材料降低到最小成本，產品配件是不需要更換。
9、可設計性和實施性
學生根據自己所學習的理論和實踐知識，可按現實中智慧型樓宇綜合布線系統設計規範和安裝規範，在實踐平台進行設計和安裝，從而使該實踐平台作為學生畢業實習的設計和安裝平台。
功能要求
1、實踐平台功能要求1）每套實踐平台能形象直觀的表現出三層樓、牆面、樓面、走廊、走廊吊頂、弱電井、設備間（主設備間、子設備間）。
2）走廊與工作區，必須在牆面的兩側。
3）在每套實踐平台的走廊中，必須具有與三樓層相對應的三層水平橋架，其中：一、三樓採用托臂安裝方式水平橋架，二樓採用吊架安裝方式的水平橋架；
4）PVC管槽必須表現出明管與明槽安裝、暗管安裝，PVC管/槽與水平橋架連線；
5）在每套實踐平台中必須具有弱電井，弱電井中必須具有垂直橋架；垂直橋架必須採用分隔橋架；垂直橋架必須與水平橋架連線；
6）採用多套平台，根據實際套用中建築物的分布，可構建出相對應的建築群網路系統；
7）採用多套平台，根據實際套用中高層建築物，可構建出相對應的高層建築網路系統；
8）支持廣播、有線電視、網路視頻監控、樓宇自控系統綜合布線和系統集成。
2、網路工程實訓完整性功能要求
1）在同一平台上，可以完成完整的網路工程實訓（包括綜合布線系統和設備系統集成）。
2）在一套以上的平台情況下，可完成建築群網路工程實訓（包括綜合布線系統和設備系統集成）。
3）數據/語音布線系統包括：工作區子系統、水平子系統、幹線子系統、管理子系統、設備間子系統。
4）其它布線系統包括：有線電視系統布線、監控系統布線、廣播系統布線、門禁系統布線、安防系統布線（監控、紅外探測等）、消防系統布線（如消防報警聯動、煙感探測、漏水檢測、溫濕度探測、新風機聯動）、供配電系統布線等。
5）設備系統集成包括以上各布線系統的設備集成。
3、實訓操作過程功能要求
1）實際套用中智慧型樓宇網路工程的設計、安裝、調試、測試、安裝規範及安裝技巧的過程與方法要完全在實踐平台上實現。
2）支持綜合布線系統基礎安裝，它包括：管/槽、橋架、信息底盒安裝。
3）在實踐平台上的所有實訓過程與實際套用完全一致。
4）實訓所用到的工具必須全部可以在工程現場使用。
5）可以完成全網調試。
4、實訓操作過程中輔助教學功能要求
1）必須有完整的網路工程實訓教程。
2）必須有完整的視頻教程輔助教學。
3）有數據/語音配線端接及測試平台。
4）有教學軟體輔助教學，必須含蓋：課程介紹、安裝及測試過程、材料預算方法、材料預算案例、工程案例等五大模組，且內容必須完整。
4、不會因技術的發展而改變設備主體結構；
智慧型樓宇網路工程教學系統介紹

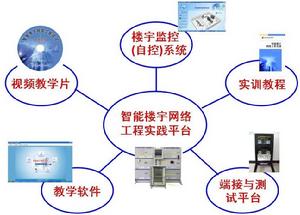

智慧型樓宇網路工程教學系統組成
1、智慧型樓宇網路工程實踐教學系統主要與以下幾部分組成
2）智慧型樓宇網路工程實踐視頻教程
3）智慧型樓宇網路工程實踐教材
4）綜合布線端接與測試平台
5）智慧型樓宇網路工程教學軟體
6）樓宇監控（自控）系統
2、智慧型樓宇網路工程教學系統所獲得榮譽
智慧型樓宇網路工程實踐平台2009年獲得“國家實用新型專利”、2010年獲得“國家發明專利”，智慧型樓宇網路工程實踐平台2010年被確認為“江西省科學技術成果”，2010年被評為“江西省自主創新產品”。智慧型樓宇網路工程實訓教材為21世紀規劃教材，智慧型樓宇網路工程實訓視頻教學片榮獲首屆“十一五”全國教育影視“電視教材”一等獎。
智慧型樓宇網路工程實踐平台介紹
1、產品研發背景網路工程為套用型學科，它要求學生具有很強的實際操作能力。如何提高學生的實際操作能力，使學生在學校所學的網路技能能夠直接服務於社會，提高學生的就業率與就業待遇，一直困擾各大院校。要解決以上問題就是“實習與實踐”，即將智慧型樓宇網路工程“搬進”學校實訓室。讓學生在學校的實驗、實習及實踐與現場環境一致。
如何將實際套用中智慧型化樓宇網路工程的“規劃、設計及安裝”真正搬進學校實驗室，讓學生能夠全面、直觀、完整的理解並掌握實際套用中智慧型化樓宇網路工程的“規劃、設計及安裝”，使學校網路實驗室變成教學與實踐套用的“橋樑”，一直困擾學校網路教師和實驗指導老師。
2、產品描述
本“實踐平台”是以我公司專利產品“建築物綜合布線系統仿真實驗平台”為基礎，將網路設備、監控設備、廣播設備、有線電視設備、程控電話設備與之集成，形成了網路工程實踐平台。它將實際套用中智慧型樓宇的網路綜合布線與系統集成、監控系統布線與集成、有線電視系統布線與集成及廣播系統布線與集成“真實”再現在本“實踐平台”上。學生在此實踐平台上所做的實驗或實習與實際智慧型樓宇網路工程現場環境一致。
3、產品特點
本“實踐平台”最大特點是完全“再現”了現實中智慧型樓宇網路工程的真實現場和安裝過程。因此，本“實踐平台”就是網路工程教學與實踐套用相結合的“橋樑” ；本“實踐平台”全部採用積木式結構，學生可自己根據需要進行網路工程設計、安裝、調試，並可模擬目前所有實際套用中的網路工程。
1）實踐平台完全仿真建築物
◆每套實踐平台能形象直觀的表現出三層樓、牆面、樓面、走廊、走廊吊頂、弱電井、設備間（主設備間、子設備間）；
◆走廊與工作區，在牆體的兩側；
◆支持弱電井中垂直橋架安裝；
◆支持多設備間設定；
◆支持各種水平橋架安裝方式；
◆支持PVC管/槽明裝或暗裝方式；
◆支持PVC管/槽與水平橋架各種連線方式；
◆支持水平橋架與垂直橋架多種連線方式；
◆支持門禁系統、煙感探測、紅外探測、溫濕度、視頻監控的系統安裝；
2）在本實踐平台上的所有實訓過程與實際套用完全一致，因此本實踐平台不但是實訓平台而且是實習與技能的培訓平台。
3）完全滿足智慧型樓宇網路工程教學、實驗、實習需求。
4）將實際套用中一棟三層智慧型樓宇網路工程的設計、安裝、調試、測試、安裝規範安裝技巧的過程與方法完全在本實踐平台上實現。
5）實踐平台包括數據/語音系統布線、廣播系統布線、監控系統布線、有線電視系統布線、橋架及PVC管槽系統及樓宇自控系統布線。
6）數據/語音布線系統完全支持六大子系統（含出入口子系統）設計及安裝。
7）用戶根據需求可將網路設備、語音設備、監控設備、有線電視設備、廣播設備及樓宇自控系統設備等安裝在實踐平台的主設備間和子設備間，從而形成一個完整的“智慧型樓宇網路工程”。
8）綜合布線水平子系統支持類型：五類、超五類、六類、超六類、光纖到桌面及未來綜合布線系統發展等；為了教學需要還可混合使用。
9）主幹（垂直）子系統支持：雙絞線主幹、光纖主幹及大對數主幹等；
10）支持現實套用中智慧型樓宇自控系統中各種套用；
11）本平台實踐平台上的所有布線系統或設備系統集成，學生均可自己設計、安裝、調試及測試。
12）採用多套實踐平台可實現建築群或高層建築網路工程的設計、安裝、調試及測試。
13）理論教學與實際套用相結合展示平台

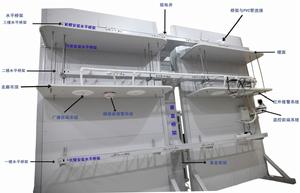

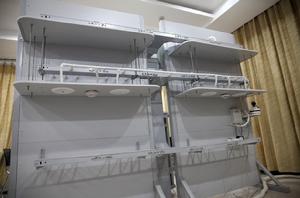

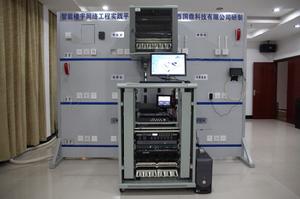

4、智慧型樓宇網路工程實踐平台正/背面圖

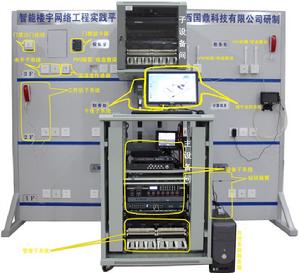

5、智慧型樓宇網路工程實踐平台功能介紹
1）建築物系統組成
本實踐平台按照現實套用中建築物特點構建了“三層建築物”，將常用的建築物結構“完全的仿真”到實踐平台上，因此，通過仿真三層建築物，學生完全可掌握“工程現場中”的智慧型建築大廈的網路工程設計、安裝、調試及測試實踐，建築物特點如下：
◆三層樓；
◆牆體：用於工作區管/槽安裝、信息底盒和信息面板安裝、工作區“門”安裝、工作區“溫濕度”安裝等；
◆樓面：用於吊裝橋架和吊頂安裝；
◆走廊/工作區：走廊與工作區位於牆體兩側；
◆弱電井:用於垂直橋架安裝；
◆設備間（主設備間、子設備間）。
2）管/槽、信息盒及橋架系統
在實踐平台上可進行現實套用中“各種常用”的PVC管/槽、信息底盒、信息面板、橋架及橋架與PVC管/槽連線的安裝方式, 從而使學生真正掌握“工程現場中”管、槽、信息底盒及橋架系統的設計與安裝過程，並真正掌握綜合布線系統中的管、槽、橋架及信息底盒等的設計與安裝規範。
◆PVC明管與暗管敷設；
◆PVC明槽敷設；
◆信息明盒與暗盒；
◆信息面板安裝；
◆吊裝水平橋架安裝；
◆托臂安裝水平橋架安裝；
◆PVC管與橋架直接連線；
◆PVC管通過軟管與橋架連線。
3）綜合布線系統
各種現實中常用綜合布線系統典型拓撲結構，學生均可在實踐平台上實現設計、安裝、調試及測試，從而使學生真正掌握“工程現場中”綜合布線設計與安裝過程，並真正掌握綜合布線系統的設計與安裝規範。
◆數據/語音布線系統：工作區子系統、水平子系統、幹線子系統、管理子系統、設備間子系統及建築群子系統（含出入口子系統）；
◆有線電視布線系統：有線電視分配網和接入網；
◆監控布線系統：視頻線、通信線、電源線、拾音線、監控主幹；
◆廣播布線系統：定壓式與定阻布線系統、廣播主幹；
◆門禁布線系統：讀卡器與出門按鈕布線、門禁控制器主幹；
◆樓宇自控系統布線:
◆建築設備運行管理：暖通空調系統監控（HVAC）、給排水系統監控、
供配電與照明系統監控；
◆火災報警與消防聯動控制、漏水檢測、溫濕度、新風機監測、煙感探測、紅外監測、電梯運行管制
4）綜合布線系統測試
可按“工程現場方式”進行數據、語音及有線電視等布線系統測試，並真正掌握綜合布線系統的測試方法與測試規範。
◆有線電視分配網測試
5）系統集成
根據以上綜合布線系統拓撲結構，學生均可按“真正現實套用”的需要在實踐平台上進行系統集成的實現設計、安裝、調試及測試，從而使學生真正掌握“工程現場中”系統集成設計與安裝過程，並真正掌握綜系統集成的設計、安裝及調試規範。
◆數據網路系統集成
◆語音系統集成
◆監控系統集成
◆有線電視系統集成
◆廣播系統集成
◆門禁系統集成
◆樓宇自控系統集成
6）整個網路系統調試
6、智慧型樓宇網路工程實踐平台技術參數
1）建築物建構
◆三層樓、牆體、樓面、走廊、走廊吊頂、弱電井、設備間（主設備間、子設備間）；
◆走廊/工作區：走廊與工作區位於牆體兩側；
◆牆體：用於工作區管/槽安裝、信息底盒和信息面板安裝、工作區“門”安裝、工作區“溫濕度”安裝等；
◆樓面：用於吊裝橋架和吊頂安裝；
◆走廊吊頂：用於煙感探測安裝、紅外監控探測安裝等；
◆弱電井:用於垂直橋架安裝；
◆設備間（主設備間、子設備間）。
2）水平子系統配置（信息點配置）
◆數據信息點最大支持136個；
◆語音信息點最大支持136個；
◆光纖到桌麵點最大支持136個；
◆有線電視點最大支持34個；
◆廣播點最大支持4個；
◆監控點最大支持6個；
◆強電點最大支持34個；
◆水平雙絞線：支持五類、超五類、六類、超六類；
◆水平光纖：支持單、多模光纖。
3）設備間子系統配置
◆主設備間（MDF）1個；
◆子設備間（IDF）1個。
4）主幹（垂直）子系統配置
◆支持多模光纜和單模光纜、雙絞線、大對數雙絞線、同軸電纜等。
5）管理子系統配置
◆數據配線架、語音水平配線架、語音主幹配線架、光纖配線架、理線桇。
6） 工作區子系統配置
◆電話機及電話跳線二套。
7）建築群子系統
◆採用二套以上設備即可實現，採用五套設備能更好實現。
8）高層建築
◆採用四套以上設備即可實現。
9）橋架配置
◆水平橋架：一路吊裝橋架、兩路托臂安裝橋架。
◆垂直橋架：採用分隔橋架。
10）樓板及吊頂配置
◆二樓樓板、二樓吊頂；
11） PVC管、槽配置
◆暗敷PVC管、明敷PVC管、明敷PVC線槽。
12）語音設備配置
◆可擴容8口語音程控交換機一台。
13）支持網路系統集成設備和其他系統集成設備
◆網路設備（如：交換機、路由器、防火牆、伺服器等）、廣播設備、監控設備、有線電視系統設備、無線網路設備。
14）支持樓宇自控布線系統和系統集成。
15）產品尺寸
2800(寬)mm*1270(深)mm*2250mm（高）。
7、產品特性
2）真實性： 學生在實踐平台上所有實訓操作與現場環境一致。
3）可用性： 本實踐平台實現了理論教學與實踐相結合的統一。學生在實訓平台上所進行的整個綜合線系統設計和此同時安裝過程與現實套用中的綜合布線工程完全一致。
4）完整性： 在現實套用中的綜合布線系統的設計、安裝及測試的全過程均可通過本實踐平台實現。由於本實踐平台移動方便，因而可形象的實現建築群和高層建築綜合布線系統工程設計與安裝。
5）可靠性：本實踐平台主體為免維護。
6）擴展性：由於本實踐平台為一棟現實中的建築物，無論今後網路技術如何發展，本平台均滿足學生實訓要求。
7）安全性：學生在實訓過程中安全可靠。
8）經濟性：本平台使學生在實訓過程中消耗材料降低到最小成本，產品配件是不需要更換。
9）可設計性和實施性：學生根據自己所學習的理論和實踐知識，可按現實中智慧型樓宇綜合布線系統設計規範和安裝規範，在實踐平台進行設計和安裝，從而使該實踐平台作為學生畢業實習的設計和安裝平台。
智慧型樓宇網路工程視頻教程介紹
由我公司製作的並榮獲首屆“十一五”全國教育影視“電視教材”一等獎《智慧型樓宇網路工程視頻教程》已全面出版上市。本視頻教程將網路工程安裝全過程通過視頻方式展現出來,學生可通過視頻教程並結合實踐平台和實訓教程完全掌握實際套用中網路工程現場的安裝方法、安裝規範及安裝細節。1、智慧型樓宇網路工程視頻教程特點
1）本視頻教程中示範操作完全符合國家、國際及行業標準及工程現場安裝。
2）保持綜合布線系統安裝與測試與現場環境一致。
3）對現場安裝的原理及方法進行講解，並對施工過程中的注意事項進行說明。
4）安裝與測試步驟詳細、細緻，學生一看便懂。
5）整個視頻示範操作完整，涵蓋了綜合布線系統現場安裝全過程。
6）整個視頻按照工程施工順序進行編排。
2、智慧型樓宇網路工程視頻教程功能模組
1）智慧型樓宇網路工程實踐平台功能模組介紹
2）基礎安裝
◆管、槽及信息盒底安裝實訓
◆橋架安裝實訓
3）線纜敷設與理線
◆綜合布線系統線纜敷設實訓
◆綜合布線理線實訓
4）接續安裝
◆數據跳線製作實訓
◆超五類信息模組安裝實訓
◆超五類數據配線架安裝實訓
◆語音水平配線架安裝實訓
◆語音主幹配線架安裝實訓
◆光纖配線架安裝及光纖接續實訓
◆監控系統安裝實訓
◆廣播系統安裝
◆有線電視分配網系統安裝實訓
◆六類信息模組安裝實訓
◆六類數據配線架安裝實訓
5）綜合布線系統測試
◆綜合布線系統測試
智慧型樓宇網路工程實訓教材介紹
本書在GBT/T-50311-2007、GBT/T-50312-2007、 GBT5014-2006、GB50339-2003、GB50303-2002標準基礎上，緊密結合了教材編寫人員多年從事本課程教學的需要和智慧型樓宇網路實際工程的施工經驗，涵蓋了智慧型樓宇網路工程的全過程，通俗易懂。本實訓教材既可和我公司專利產品—“智慧型樓宇網路工程實踐平台”配套使用，形成較強的實訓指導功能，也可作為獨立的實踐性教材幫助網路工程專業學生進行專業實踐，相信本教材的面市能夠對社會套用型人才的培養產生巨大的促進作用。1、智慧型樓宇網路工程實訓教程特點
1）實訓教程中根據國家、國際及行業標準和現場施工經驗進行編寫；
2）實訓教程涵蓋了綜合布線系統現場施工全過程；
3）整個實訓教程按照工程施工順序進行編排；
4）實訓教程是對視頻教程的詳細說明與補充；
5）對綜合布線系統現場安裝安裝規範進行了詳細的說明；
6）採用了大量的現場施工圖片和文字說明，通俗易懂，使學生非常容易學習和理解綜合布線系統現場施工過程；
7）對綜合布線系統測試原理與測試方法進行了詳細描述和說明；
8）對現場安裝的原理及方法進行講解，並對施工過程中的注意事項進行說明。
9）安裝與測試步驟詳細、細緻，學生一看便懂。
2、智慧型樓宇網路工程實訓教程內容
1）智慧型樓宇網路工程實踐平台功能模組介紹
2）基礎安裝
◆管、槽及信息盒底安裝
◆橋架安裝
3）線纜敷設與理線
◆綜合布線系統線纜敷設
◆綜合布線理線
4）接續安裝
◆數據跳線製作
◆超五類信息模組安裝
◆超五類數據配線架安裝
◆語音水平配線架安裝
◆語音主幹配線架安裝
◆光纖配線架安裝及光纖接續
◆監控系統安裝
◆廣播系統安裝
◆有線電視分配網系統安裝
◆六類信息模組安裝
◆六類數據配線架安裝
5）綜合布線系統測試
◆綜合布線系統測試
綜合布線系統端接與測試平台介紹
綜合布線系統端接與測試平台是我公司最新自主研發生產的產品，該平台主要是針對學生在綜合布線系統端接方面的專門練習以及向學生詳細講解測試的原理與測試方法。主要有以下功能特點：1、支持EIA/TIA 568A、 568B端接與測試標準。
2、同時支持4～8人端接與測試實訓。
3、支持數據、語音配線架端接與測試實訓。
4、支持大對數雙絞線端接與測試實訓。
5、支持學生對數據、語音配線架簡單打接實驗。
6、支持數據跳線測試。
7、支持綜合布線系統測試。

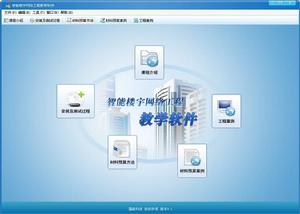

智慧型樓宇網路工程教學軟體介紹

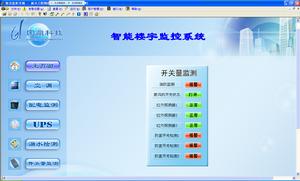

智慧型樓宇自控系統介紹
在一棟現代樓宇里，為了安全管理，樓宇監控顯得越來越重要了，作為智慧型樓宇網路工程的一部分，現在網路人才要求懂得監控系統的原理和功能，本平台就為學生學習樓宇監控提供了一個完整的平台。本平台有以下和現實樓宇監控完全一致的功能：1、綜合集成：提供一體化集成平台,支持智慧型設備監控管理（如送配電、UPS、空調、溫濕度及漏液檢測、消防、保全等）、 網路設備監控管理、視頻監控等，並且實現各種信息的無縫集成，可以定義各種設備的聯動關係。
3、完全Web化的遠程管理功能：用戶可以在網路連線的任意位置， 通過瀏覽器瀏覽所有實時信息；遠程站與當地監控站具有完全一致的圖形界面。
4、強大的數據管理功能：存儲一年的歷史數據，在同一個集成環境下或在瀏覽器內查閱一年內任意一天的歷史曲線。
5、完整的許可權管理功能：系統具有完整的許可權管理功能，可以規定每個用戶容許瀏覽的內容以及該用戶容許操作的設備，並且每一次連線、登錄以及對設備的操作都有詳細記錄便於核查。
6、完整的報警功能：可以設定特定設備的報警通知特定管理人員，報警可以採用電話語音、簡訊息等多種方式 。
7、支持二次開發：提供親切友好的集成開發環境、完成各種監控或仿真系統的組態工作，實現真正的客戶化。提供豐富的內部函式接口及完整的編程界面，極大地擴展系統功能。
8、支持各種設備：內置上百種智慧型設備通訊協定，使用相同通訊協定的設備可以直接接入。
