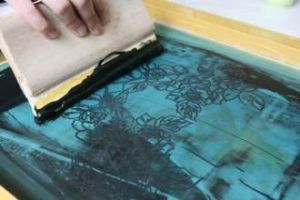

製版方法
直接製版法
方法：直接製版的方法是在製版時首先將塗有感光材料腕片基感光膜面朝上平放在工作檯面上，將繃好腕網框平放在片基上，然後在網框內放入感光漿並用軟質刮板加壓塗布，經乾燥充分後揭去塑膠片基，附著了感光膜腕絲網即可用於曬版，經顯影、乾燥後就制出絲印網版。
工藝流程：已繃網——脫脂——烘乾——剝離片基——曝光——顯影——烘乾——修版——封網
間接製版法
方法：間接製版的方式是將間接菲林首先進行曝光，用1.2%的H2O2硬化後用溫水顯影，乾燥後製成可剝離圖形底片，製版時將圖形底片膠膜面與繃好的絲網貼緊，通過擠壓使膠膜與濕潤絲網貼實，揭下片基，用風吹乾就製成絲印網版。
絲網印刷工藝流程：
1）.已繃網——脫脂——烘乾
2）.間接菲林——曝光——硬化——顯影
1and2——貼合——吹乾——修版——封網
3）直間混合製版法
先把感光膠層用水、醇或感光膠貼上在絲網網框上，經熱風乾燥後，揭去感光膠片的片基，然後曬版，顯影處理後即製成絲網版。
起源發明
絲網印刷絲網印刷術是中國的一大發明。美國《絲網印刷》雜誌對中國絲網印刷技術有過這樣的評述：“有證據證明中國人在兩千年以前就使用馬鬃和模板。明朝初期的服裝證明了他們的競爭精神和加工技術。”絲網印刷術的發明，促進了世界人類物質文明的發展。在兩千年後的今天，絲網印刷技術不斷發展完善，現已成為人類生活中不可缺少的一部分。
區別特點
①印刷適應性強
平印、凸印、凹印三大印刷方法一般只能在平面的承印物上進行印刷。而絲網印刷不但可以在平面上印刷，也可以在曲面、球面及凹凸面的承印物上進行印刷。另一方面，絲網印刷不但可在硬物上印刷，還可以在軟物上印刷，不受承印物的質地限制。除此之外，絲網印刷除了直接印刷外，還可以根據需要採用間接印刷方法印刷，即先用絲網印刷在明膠或矽膠版上，再轉印到承印物上。因此可以說絲網印刷適應性很強，套用範圍廣泛。
②墨層厚實，立體感強
質感豐富膠印和凸印的墨層厚度一般為5微米，凹印為12微米左右，柔性版(苯胺)印刷的墨層厚度為10微米，而絲網印刷的墨層厚度遠遠超過了上述墨層的厚度，一般可達30微米左右。專門印製電路板用的厚絲網印刷，墨層厚度可至1000微米。用發泡油墨印製盲文點宇，發泡後墨層厚度可達1300微米。絲網印刷墨層厚，印刷品質感豐富，立體感強，這是其它印刷方法不能相比的。絲網印刷不僅可以單色印刷，還可以進行套色和加網彩色印刷。
③耐光性強
色澤鮮艷由於絲網印刷具有漏印的特點，所以它可以使用各種油墨及塗料，不僅可以使用漿料、粘接劑及各種顏料，也可以使用顆粒較粗的顏料。除此之外，絲網印刷油墨調配方法簡便，例如，可把耐光顏料直接放入油墨中調配，這是絲網印刷的又一大特點。絲網印刷產品有著耐光性強的極大優勢。經實踐表明，按使用黑墨在銅版紙上一次壓印後測得的最大密度值範圍進行比較，膠印為1.4、凸印為1.6、凹印為1.8，而絲網印刷的最大密度值範圍可達2.0，因此絲網印刷產品的耐光性比其它種類的印刷產品的耐光性強，更適合於在室外作廣告、標牌之用。
④印刷面積大
目前一般膠印、凸印等印刷方法所印刷的面積尺寸最大為全張尺寸，超過全張尺寸，就受到機械設備的限制。而絲網印刷可以進行大面積印刷，當今絲網印刷產品最大幅度可達3米×4米，甚至更大。
以上四點均是絲網印刷與其它印刷的區別，同時也是絲網印刷的特點及優勢。了解了絲網印刷的特點，在選取印刷方法上，就可以揚長避短，突出絲網印刷的優勢，以此達到更為理想的印刷效果。
UV上光
半自動絲網印刷機局部UV上光是指在原有黑色印刷品上的某個圖案絲印上UV光油。上完UV光油後，這個上光圖案與周邊印刷效果相比，上光圖案就顯得鮮艷、亮麗、立體感強。又因為絲印墨層厚，固化後會凸起來，看起來象壓痕一樣。絲印UV上光從高度、流平度及厚度都比膠印UV強，所以一直很受國外客商青睬。
絲印局部UV上光已解決了黑色印刷後再膜BOP或PETPPOPP上的附著力問題，還可擊凸。且耐刮，耐折，低氣味。這製造了很大的市場空間，可以套用在包裝、商標、書本、宣傳等印刷領域，起到畫龍點睛的效果。
絲印局部UV上光所用設備利息很低，少量生產也不會造成浪費（每個版的外發製作費在50--150元之間，並可反覆再生使用）所需設備為：曬版、印刷、紫外線固化。整套設備投資只要幾萬元就可以完成，如曬版外發製作則可減少曬版設備投資。用電量約9kw幾個工作人員即可，且簡單易懂，稍有指點即可，場地占用三十平方米麵積。擁有以上硬體，就可以輕鬆擁有局部UV上光，UV上光面積可達6OcmX90cm寬的紙張，厚度可達5cm
如你已擁有硬體，則發展更易，只要注意根據底材選擇UV光油，根據UV光油稀濃度及印刷之回墨情況選擇網紗參數。根據客戶要求厚度而選擇曬版過程中感光膠厚度及網紗疏與密，一般在350目--420目之間。
主要套用
絲網印刷套用的範圍是非常廣泛的。除水和空氣以外(包括其它液體和氣體)，任何一種物體都可以作為承印物。有人評價絲網印刷時曾這樣說過：如果你想在地球上找到理想的印刷方式，達到印刷目的，那很可能就是絲網印刷法。
具體地說絲網印刷主要套用在下述幾方面：
①紙類印刷美術印刷--廣告、畫刊、日曆、燈籠紙等。
商標印刷
轉印印刷
包裝印刷
建材印刷--糊牆紙等．
②塑膠印刷塑膠軟片--乙烯玩具、書包、塑膠袋等。
塑膠標盤--假金屬複合材料及各種標盤．
生產零件--儀器件。
③木製品印刷工藝品--漆器、木製工藝品、玩具。
加工半製成品--體育用品、木板、天花板、路標、招牌、假金屬扳、廣告牌等。
④金屬製品印刷金屬筒、金屬器皿、金屬製品。
⑤玻璃、陶瓷製品印刷玻璃--鏡子、玻璃板、杯子、瓶子等。
陶瓷--器皿、工藝品。
⑥標牌文字說明板、刻度盤、成形物品。
⑦線路板印刷印刷線路板、民用或工業用基板、厚膜集成線路板、冷光片。
⑧印染印染--旗幟、布匹、毛巾、手帕、襯衫、背心、針織品等。'
其它印刷--口袋、鞋、號碼布以及各種箱包、背包、提包、書包等。
⑨皮革製品印刷
種類套用
種類
絲印技術織物印花
織物印花就是指在織物上以印刷方法形成圖案的工藝過程。印花的方法有：型版印花、絲網印花、滾筒式圓網印花、轉移印花和多色淋染印花等方法，其中絲網印花來源於型版印花（包括型紙版和鋅版），開始由手工操作，逐步走向半自動化、完全自動化，後來又和平網式發展到圓網式。
塗料直接印花
塗料直接印花就是把調製好的印花色漿直接印在織物上，這是印花工藝中最簡單而普遍使用的工藝。塗料直接印花工藝一般是指在白色或淺色織物上印花，它拼色方便、工藝簡單，印花後經培烘處理即可，適用各種纖維的紡織物。塗料直接印花工藝根據目前經常採用的粘合劑可分為阿克拉明F型粘合劑。丙烯酸酯類粘合劑、丁苯乳液與甲殼質粘合劑三種直接印花工藝。
絲綢印花
絲綢印花的主要方法有直接印花法、拔染印花法、防染印花法。直接印花法前面已有介紹，拔染印花法以及轉移印花法、滲透印花法等將在後面有關小節中單獨介紹，這裡主要介紹防染印花法。
針織內衣印花
針織內衣印花主要套用塗料直接印花工藝，織物印花後經倍烘或自然乾燥即可，避免了針織物濕處理容易變形和農片濕處理困難等問題。印花方法以平網絲印為主，又分為手工刮印和機器操作兩種方式。這種印花方法能適應各種構成形式與組織結構的花型圖案，並適合小批量多花色的生產需要。
拔染印花
拔染印花也稱雕印，指用拔染劑印在有色織物上，把已經染色的部分色素破壞，因而獲得各種花紋、圖案的印花法。拔染劑是能使染色底消色的一種化學品。吊白決、氯化亞錫等。這種方法可以分花紋為白色（拔白）和花紋為有色（拔印）兩種。後一種染法使織物花紋精細，但工藝複雜，成本較高。
絲印爛花
爛花系利用兩種具有不同耐酸性的纖維混紡織物，經過酸性爛花漿印花與化學加工處理後，將不耐酸的天然纖維部分爛去，露出耐酸的化學纖維部分，形成具有晶瑩透明的花型，其特殊風格使爛花產品具有高檔絢麗之感。爛花產品不僅外觀華美，內在質量優良，具有耐磨、強力高、好洗、快乾、免燙性能，受到國內外市場的歡迎。爛花技術的研究與套用近年來盛行於紡織印染業。
毛織物印花
目前，印花毛織物以薄型平紋織物或薄紗織物為主，多數用來製作婦女的襯衫、禮服、被巾和裙子。毛織物印花除採用直接印花外，還有拔印、防印和轉移印花等。毛混紡織物印花也占有一定比例，目前，毛織物的浮雕整理也頗流行，主要用於粗紡毛衫。
平絨印花
鑽石印花利用絲印的特點在平絨上進行印花，可獲得一種特殊的閃光效果，在日光照射下能發出天然鑽石一般的光芒。
發泡印花
織物特種印花的品種繁多，發泡印花就是其中的一種。發泡印花的特點是：立體感強，近似於人工刺繡，手感柔軟，耐磨、耐水洗，牢度好，富有彈性，並能廣泛套用於檯布、窗簾、茶巾、手帕、枕巾、服裝、旅遊紀念品等方面。它不但可以在棉、麻、絲等天然纖維織物上套用，而且還可以在人造纖維織物上套用。
植絨印花
靜電植絨是目前紡織行業正在興起的新技術。它是利用高壓靜電場在坯布上面栽植短纖維的一種產品。植絨產品工藝簡單、立體感強、成本低，因此廣泛套用在橡膠、塑膠、人造革、裝飾產品上，特別是對於小批量的旅遊產品更顯示出它無比的優越性。在鞋帽、童裝、商標、服飾上採用植絨圖案裝飾，會使其風貌別具一格。
轉移印花
轉移印花是依靠染料的升華和染料蒸氣對纖維具有擴散和親和力的作用來完成著色效應的一種印花工藝。轉移印花是無水加工中較為具有實際意義的一種印染生產方法。除了不用水外，還有一個主要的特點是紙張變形小，因此可以印製精細的多層次的花型及攝影圖片。把花型圖片真實地轉移到布上。其效果有時比一般防、拔染印花更好。
特種印花方式
除了上面十種常見的印花方式外，還有一些特種印花方式，如：電化鋁轉移印花，光致發光印花，螢光印花，金、銀粉印花，塗料泡沫印花，變色印花，香味印花，鑽石印花及珠光印花等等、印花方式。
玻璃絲網
根據絲印原理，把油墨印刷到平板玻璃的表面，而後採用油墨的固化措施，使得圖案牢固經久耐用。其工藝過程如下：
繃網→上漿→乾燥→曬版→顯影→乾燥
↓
平板玻璃→切裁→磨邊→清洗乾燥→印刷
↓
燒結
適用於印刷的玻璃
根據用戶要求切割玻璃，可以是規則形狀，亦可以是不規則形狀，然後倒邊磨削加工，再清洗，乾燥待用。這裡應特別注意，平板玻璃表面不能有水跡。
絲網的選擇
平板玻璃印刷用的絲網印版與一般的絲網印版一樣，玻璃絲印版選用合成纖維絲網、不鏽鋼絲網、天然纖維絲網。當印一般色料時，上述絲網那一種均可，一般選用價廉的合成纖維絲網;當作金銀裝飾時，則不能選不鏽鋼絲網。絲網的規格一般採用270～300目。
網框的選擇
比較正規、變形不大的網框是鋁合金網框，其尺寸應比圖案大，具體尺寸應該是圖案的外緣距網框應在70～100mm之間。另外選擇網框，其強度很重要，關鍵是水平方向的剛性足夠。
繃 網
選擇了網絹和網框，把二者結合起來，這就是繃網。繃網的辦法很多，可以採用手動、機動、氣動多種辦法，較為先進的，能繃高質量網版的是氣動繃網機。繃網的要求是張力均勻，絲網經緯線保持垂直，粘網膠要牢固，不能鬆弛。
選擇感光膠
市售的感光膠有重鉻酸鹽系，重氮鹽系、鐵鹽系。絲印製版對感光膠的要求是：製版性能好，便於塗布。感光光譜範圍在340～440nm,顯影性能好，分辯力高，穩定性好，便於貯存，且經濟衛生，無毒無公害。印刷對感光材料的要求是：感光材料形成的版膜適應不同種類油墨的性能要求。具有相當的耐印力，能承受刮墨板相當次數的刮壓；與絲網的結合力好，印刷時不產生脫膜故障；易剝離，利於絲網版材的再生利用。
曬 版
選擇了上面的材料後，在暗室中塗布感光膠；要求均勻一致，而後乾燥，一般要求塗兩遍。曬版要求在冷光源曬版機上曝光，曝光時間要根據圖案的情況確定，一般在12～30分鐘之間。曝光、顯影之後即製得絲印網版。
印 刷
平板玻璃的印刷機有手動、半自動、全自動幾種類型。手動印刷機適用於小批量、小規格的平板玻璃。半自動、全自動印刷機則適合於大批量、大規格的多套色的印刷，具有準確快速之優點。最大的半自動印刷機可以印刷2000×1500mm 尺寸的玻璃。全自動印刷機一般多用於汽車風擋玻璃的印刷，國外有幾家公司可提供此種設備。
油 墨
平板玻璃裝飾性油墨分為：有機油墨和無機油墨兩種。有機油墨的著色劑、連線料均為有機物，這種油墨裝飾平板玻璃效果亦不錯，只是膜的牢固度差一些，化學穩定性也不好，是一個短壽命的裝飾方法。無機油墨是由著色劑、助熔劑、連線料劑組成，著色劑為無機著色劑如氧化鉻、氧化鈷等。助熔劑為低熔點玻璃，常見的有氧化鉛和硼矽酸鹽系的玻璃。助熔劑的性能最重要的是跟被印玻璃的熱膨脹係數相差不太大。比較典型的助熔劑的成分： SiO2 19182 %,As2O3 2113 %,MgO 0146 %,PbO 62110 %,CaO 0127 %,K2O 1183 %,B2O3 10175 %,Al2O3 1163 %,Na2O 1176%。無機油墨中的連線劑———刮板油是一種有機物，在燒結過程中被完全燒掉，但對裝飾效果沒有影響。
刮板油的組成為： 乙基纖維素3g,松油醇100ml,松節油10ml,醇酸樹脂5ml。無機油墨的色素跟連線劑的比例為10g∶8ml 經過攪拌、研磨即可獲得。
燒 結
玻璃是非晶質無機材料，隨著溫度的升高而軟化，當加熱達到玻璃的軟化溫度時，玻璃就會變形。玻璃彩釉通過絲印裝飾於平板玻璃的表面，需通過高溫燒結固結於玻璃表面，但燒結溫度必須低於被裝飾玻璃的軟化溫度，才能保證裝飾玻璃不變形。一般玻璃釉料的燒結溫度不高於520℃，通常控制在480～520 ℃。
絲網印刷低溫型的玻璃釉料國內有幾個廠家生產，價格亦比較低廉。國際上有幾個公司也能提供類似產品，但價格跟國產的相差一二十倍。國內的消費水平還沒有達到用這類釉料的程度，但國外提供的釉料確實比國內的色彩、層次要好許多。要提高裝飾玻璃的質量，提高釉料的檔次是必然的。燒結設備有火焰爐和電阻爐。電阻爐按玻璃的吊掛方式分為垂直吊掛式和水平輥道式。
垂直吊掛燒結爐具有燒結變形小，成品率達95%以上的優點，但設備複雜。水平輥道式調整不好容易出現變形大、成品率低等除此之外，利用水平鋼化爐生產裝飾玻璃，也是可行的，產品的檔次提高了，安全性也有保證，是理想的燒結方式。
玻璃特殊絲印工藝包括：1、玻璃製品蝕刻絲印；2、玻璃冰花絲印；3、玻璃蒙砂絲印；4、玻璃絲印離子交換著色；5、電熱除霧的裝置絲印；6、液晶顯示元件的絲印；7、玻璃表面的消光絲印；8、絲印接觸控制盤。
金屬絲網
隨著絲網印刷品種類的增多，絲網材料和絲網版的種類也與日俱增。通常來說，絲網材料最初是從其他工業借用而來，後來隨著絲網印刷的需要又開發了一些其他類型的材料。
但是雖然已經有多種多樣的非金屬絲網材料用於絲網印刷工業，如絲綢、尼龍和聚酯等，但是它們仍不能夠滿足所有的絲網印刷需要。比如，用於染料印刷或瓷墨印刷的絲網材料必須經得起油墨和溶劑長期的浸蝕、絲網版需要回收再利用等。為了滿足這些絲網印刷的需要，人們急需有一種壽命長、穩定性好的絲網，於是工業上稱作“金屬絲網”的絲網就誕生了。
金屬絲網由於其金屬絲的直徑非常一致，並且可以達到很細，因此，它可以印刷出最精細的圖案。金屬絲網的網孔(網目)也非常一致，也比其他絲網材料的網孔大，而且金屬絲網不像易於吸墨的非金屬絲網，它的金屬絲不吸收油墨或溶劑，所以能夠得到較平的油墨膜層。它的優點很多：模版的頻繁更換也不會對金屬絲網造成損傷；油墨也易於穿過金屬絲網；特別適合於使用瓷墨、玻璃料油墨、片狀銅粉油墨和染料油墨進行印刷的場合；可用於比較精細的作業；金屬絲網能得到較厚的油墨膜層；剛性較好，印刷中套印準確；可以用於機械自動化、半自動化或手工印刷。在過去，由於金屬絲網不易拉伸和價格貴的原因，一般只用於製作小型網版，但越來越多地用於中型和大型絲網版中。儘管它較昂貴彈性又不好，但是它的一致性和可無限次利用的特點從總體上降低了成本。而且正確地拉伸及印刷技術能夠彌補彈性差的缺點。
用於絲網印刷的金屬絲網有兩種編織類型，即平織和絞織。其中平織較為常用，絞織多用於非常精細的作業中。如圖14、15所示，平織是單根線經緯交錯疊加，而絞織是雙根線經緯疊加。兩種編織方法織出的絲網網孔都是正方形形狀。絞織方法得到的絲網較厚。
和其他絲網一樣，金屬絲網是以目數（絲網線的數目）分類的。在絲網印刷中只使用正方形網孔，而不用長方形網孔。正方形網孔在長度方向上和寬度方向上具有同樣多的網目數和同樣大的網孔大小。每英寸或厘米網目數的計算是以任何一根網線始到1英寸遠的距離所有的網孔個數。例如：80號絲網應當是每平方英寸內有80X80個網孔，即有6400個網孔；300號金屬絲網應當是每平方英寸內有300X300個網孔，即90000個一致的網孔。金屬絲網一般標有“Number 80”或“80X80”，“Number 165”或“165X165”等字樣。通常金屬絲網類型有80線/英寸（31線/厘米）到635線/英寸（250線/厘米）。然而，更為粗糙的金屬絲網在市場上也可以買到。絲網的線數越低，網孔越大；反之，線數越高，網孔越小。在絲網中，網線的直徑以英寸或毫米為單位。
絲網的選擇要看複製作品的情況、油墨的類型和印刷表面狀況。您可以從絲網印刷商那裡購買到1平方尺（0.09平方米）以上任何大小的絲網布，它的寬度可以從36英寸（91厘米）到大約79英寸（200.7厘米），長度不限。
拉伸金屬絲網
雖然金屬絲網不易於拉伸和固定在網框上，但對印刷者並不構成問題。它可以釘在木框上、固定在浮桿網框上、焊在和粘在金屬網框上、固定在其他特殊網框上。
供應商和生產商建議用金屬絲網進行精細作業時最好固定在金屬網框上，因為金屬網框不會有任何變形。如果使用木質網框，強度一定要比較好。實際中使用木質網框一般可以先作一下處理，即先把網框在溶劑中浸泡一下，並在浮桿上塗上亞麻仁油。在固定金屬絲網時，絲網布要先固定網框較長的一邊，然後固定較短的一邊，再固定對面較長的一邊，最後固定剩下的一短邊。在固定絲網布時，最好用一個一拉網器對它進行拉伸。拉網器前面是一較寬的夾板，它不會對絲網造成損傷。這種拉網工具可以從供應商那兒買到，它在需要對絲網使用較大拉力的情況下非常有用。絲網布的固定是最好墊上兩或三層紙張以防拉破，使用的紙張纖維約為1/64英寸（0.398毫米）厚。
對新手來說，固定絲網和拉網的實際可靠方法是使用浮桿網框。金屬絲網要使用三到四個拉桿，拉桿的尺寸建議與網框的內框相同。最好使用硬質網框或經亞麻仁油浸過的木質網框。由於金屬網框要長期使用，所以在最後的處理過程中要非常認真。金屬絲網可以釘在浮桿上。在拉伸絲網時要對螺絲使用足夠的拉力使絲網拉緊。注意在處理絲網版時不要在絲網上留下任何東西，否則絲網會出現結點、缺口或下陷的毛病。如果有一個像圖12所示的商業拉網工具，也可以用它來拉緊金屬絲網。實際作業中，金屬絲網繃網方法有手動、半自動和全自動。它們易於拉伸金屬絲網和快速固定到網框上。
在金屬絲網正確準備好之後，就可以貼膜了。照相感光模版如聚乙烯醇、多乙酸乙烯酯、改性塑膠、商業絲網印刷模版、凝膠模版、壓敏轉印片、直接-間接絲印片、刀刻片等可以貼在其上。
製作絲網版之前所作的準備工作中最重要的步驟是保證金屬絲網一定要乾淨，因為金屬不具有吸收性，必須確保乾淨和無油膩、無油脂、再生液、指印，以利於模版較好地貼在金屬絲網上。大多金屬絲網的網絲塗有起保護作用的油保護塗層及處理的痕跡，這些物質在貼模之前都必須徹底去除乾淨。
金屬絲網的清洗使用方法：
1．金屬絲網可以用5~10%的冰醋酸溶液清洗5分鐘，然後用熱水洗去所有殘液；
2．拿著金屬絲網直接通過氣體火焰或本生燈，然後用清潔刷擦淨，為貼膜作準備。但是，要注意不要使它在火焰上的時間過長；
3．任何稀釋的腐蝕劑都可用清洗金屬絲網，然後用熱水洗去腐蝕劑；
4．清洗金屬絲網的一個舊方法是把金屬絲網插在一個與網框同樣厚的架子上，用一塊在浮石、揮髮油或漆稀釋溶劑中浸過的砂布打磨，然後用熱水洗淨，之後模版就可以貼在金屬絲網上了；
5．10%的鹼液或20%的氨水溶液也可以用來對金屬絲網進行清洗或去脂處理；
6．也可以用從供應商那裡購買到的專用清洗溶劑。
使用以上每種方法都可以達到清洗的目的，但要注意，絲網清洗以後要避免在絲網上留下指印，也就是說不要用手去觸摸絲網。金屬絲網在存儲時也要注意，不要使任何東西落在絲網上，以保持它的清潔性。
絲網印刷經過了這么多年的發展，技術已經漸漸成熟，由於其印製範圍廣泛，多年來一直受到廣大用戶的熱衷！但是絲網印刷也有一些對發展不利特點是不容忽視的，多年來也一隻困擾著很多絲印的從業者。
不利特點
1．多色彩
絲印只能一次印刷一種顏色，這是眾所周知的。那針對多色彩的印刷就要去進行複雜、繁瑣的套色了！套色對技術的要求比較高，此方面的技術人員相對很少，色彩少了還好，如果一次需要印刷四、五種顏色，就難免會出現套色不準的現象。這樣就增加了產品的報廢率，成本也就相應的提高了。但像那種四種色彩以上或有漸變色的圖案，絲印也只有望塵莫及了！
2．小批量
大家都知道，絲印如果想印出圖案就必須要有一套流程不可省的。那就是製版、出菲林。如果量小的話那這些成本就相當高了。所以一般絲印公司不接小活的，主要就是因為成本太高！
3、弧度限制
絲網印刷，這種工藝只能針對比較平面的產品，如果是有些凹凸的話就完全解決不了。
4．墨量無法控制
眾所周知，有些產品在印花的同時是要保持它原有的狀態的，特別是紡織類的產品，印花之後很多客戶都想保持紡織品的質感，這樣用絲印就很難做到了。
目前，則有一種工藝可以配合解決絲印這些問題的，那就是平板印表機， 這種工藝是一種新型的數碼工藝，可以針對多種色彩一次性印刷成型、而且針對小批量的產品，印刷成本完全一致。而且可以允許有一定的弧度（5-7MM），而且墨量十分細小，列印在織物上不會絲毫影響其質感。所以這種工藝可以配合絲印來完成一些解決起來比較困難的產品。使絲印技術能夠得到更好更完善的發展！
鋁標牌
1．鋁製平面陽極氧化標牌
鋁製平面陽極氧化標牌也是標牌的一種，它的套用比較廣泛。具有亮度高、硬度高、耐磨性好的特點。傳統製作工藝流程大致為：機械拋光、化學拋光、氧化；間接製版製作絲網版、鋅鋇白厚漆加醇酸清漆進行保護印刷，這樣不論是網版製作還是染色，都存在工序繁多、用料大、耐印率低、成本高等缺點。現有採用最新工藝，用無重毒氮型感光膠直接製版，這樣可以達到快速製版、解析度高、耐印率高、用料少的要求。還能將印漆、染色、退印料工序合一，利用自製水性染色印料、直接染色、接連套色。這樣就能大大簡化整個工序和操作程式，使平面氧化染色標牌有了新工藝。
2．高光立體浮雕鋁標牌
隨著生產技術不斷提高，人們對物質、精神生活的要求越來越高。人們不僅對產品功能要求越來越高，而且對產品的造型外觀、裝飾要求也愈來愈高。特別是隨著外貿市場的不斷擴大，為了提高產品的市場競爭力，高檔產品的高光立體浮雕標牌已經被廣泛使用。
3．絲印電鍍牌匾
牌匾是標牌廠主營產品之一，主要用於公司企業招牌。牌匾材料主要以金屬為主，它要求鄭重、凸顯形象、裝飾性強。傳統金屬牌匾主要以黃銅地、腐蝕字、注黑漆的方形牌匾為主。但是隨著人們審美觀點不斷改變，商品經濟逐漸發展，對牌匾的質量和外觀形狀也有了新的要求。標牌行業引進絲印加工技術，不僅促進了絲印技術發展，也給標牌行業開發新產品提供了技術支持。絲印電鍍牌匾就是將標牌電鍍和絲印工藝相結合之下的產物。絲印電鍍牌匾的基該方法是：在銅板上先用絲印技術制明文圖文，用墨層保護無圖文部分，然後在圖文部分進行銅、鎳、鉻電鍍，最後進行機械整形，保護加工而成。
4．絲印圓錐形刻度盤
絲印圓錐形刻度盤的方法：先用絲印網版將圖文印製到轉橡皮上面，然後將圓錐形零件裝到夾具上，再從轉印橡皮上滾過，這樣就能將圖文印製到圓錐形零件表面了。
5．仿瓷氧化標牌
仿瓷陽極氧化標牌表面呈瓷釉狀，色澤柔和，具有很好的耐抗性、硬度較高、你耐磨性能好、絕熱絕緣等優點，是儀器儀表裝飾佳品。製作過程中會有污染廢氣排出，因此設備上一定要有抽風通風裝備，以免中毒。仿瓷化標牌表面處理和絲印噴砂氧化嵌漆標牌大致相同，只不過不需要進過化學拋光，可以直接氧化。仿瓷氧化染色標牌工藝與絲印鋁氧化彩色標牌無異。
6．絲印鋁氧化標牌
鋁氧化標牌、面板經過氧化後，表面會附有一層氧化膜，是表面堅硬光滑。用普通的絲印油墨附著力差，這是最重要的問題。要解決這個問題，首先要解決絲印油墨和操作問題。必須使用鋁氧化絲印油墨，這是絲印鋁氧化標牌成功與否的關鍵所在。此類油墨和一般油墨的不同之處就是它會牢牢粘附在鋁板表面，而且具有很好的耐光性，這是絲印鋁化標牌最理想的油墨。
鋁氧化標牌絲印7．絲印腐蝕標牌
腐蝕標牌屬於傳統標牌的一種，常見的有噴砂氧化填漆標牌，如：車船牌照、設備編號、各種工具機電器銘牌；作業環境惡劣的機電產品的銅質鍍鋒標牌；用於儀表、電子儀器表面裝飾的瓷質氧化極漆標牌以及高游標牌等。這類標牌上的圖文過去都是通過液體感光膠通過光化學作用實現的。這種方法存在製作工序繁多，生產效率低下、勞動強度大等缺點。二採用絲印加工技術印製圖文，大大提高了生產效率，而且能節省大量的原材料。
8．絲印凸凹彩色鋁標牌
凸凹標牌的特點是在凹處塗漆，抗磨性好，還具有立體效果，一般用於機械銘牌和公司牌匾等。傳統的製作方法是人工在腐蝕凹處描漆，然後再用手工修整，除去邊緣殘漆這種方法不僅費時、效率低，要求操作者非常熟練外，而且製作出來標牌字變不清楚，質量不穩定。只適合製作一些批量小、色數少、質量要求低的簡單的標牌。
10．絲印水白氧化鋁標牌
水白氧化鋁標牌是近幾年中國出現的一種新型亞光子面標牌。這類標牌外觀呈乳白色，表面平滑，具有耐濕熱、耐鹽霧、耐黴菌性能，還具有非常強的耐曬性、耐磨性、耐有機溶性，適用於需經常擦拭的工具機和工作在環境比較惡劣條件下的整機。最重要的是絲印水白氧化鋁標牌工序少、工序高、基本無三廢產生。
仿製木紋
所謂仿製木紋，是採用絲網印刷技術在各種工業板上印製各種種類的木紋，比如櫻桃木,紅木.花梨木,秋木等。
隨著當今社會的發展，人們審美水平越來越高，厭惡了冰冷的鋼鐵城市，越來越多的人們開始提倡反璞歸真、回歸自然，相對應的產品倍受青睞，人們喜歡使用各種原木、實木，貼近自然的產品，然而有許多的產品如果用木材來製作不僅費工費時，在強度及耐用性方面有先天的不足，也不適合工業化的大規模生產，於是採用了塑膠製品來替代純粹的竹木產品，雖然有著成本低廉、實用的優點，但是其不夠美觀、協調的缺點，也使廣大消費者不喜。所以，相對應的仿製木紋印刷也隨之產生，主要套用在電視機、洗衣機、冰櫃冰櫃、空調機等家用產品的外表以及各種家具、門窗、開關，燈飾等等，被加工的產品酷似真是的竹木花紋，令人賞心悅目。
維護保養
隨著科技的發展，各種各樣的絲網印刷，移印機迅速出現。專注於移印機，絲網印刷，等產品領域的設計研發的各種公司品牌也隨之湧現。專家建議個用戶一定要注意絲印機的維護保養，網布就是不容忽視的一部分。
網布對絲網印刷的質量，安全的影響是非常大的。因此，對網布進行良好的維護是很有必要的。首先絲網印刷的網布在使用時都必須進行清潔和脫脂，假如網布不進行及時的清潔，下次使用時就容易導致網版印刷的不暢，還容易形成亂碼。如果不進行相應的脫脂工作就會容易導致網版的脫層。其次，在網布的網框上標註網布的使用年限和織數也是一條重要的保養策略。這可以給使用過程提供更多便利的。最後，絲網印刷在使用過程中，應儘量避免與尖銳物體接觸，防止網布遭到意外破壞。
通過採取以上幾條維護保養的建議，相信在以後的全自動絲網印刷使用過程中可以避免很多不必要的麻煩。
印刷之家
印刷之家成立於2013年，計畫首期投資人民幣三千萬，希望在1-3年的時間，努力打造遍布全國的開放式、社會化印刷基礎服務平台，建立一個日均100萬(年度約15億)網路零售額的智慧型印刷服務網路平台。
