礦用搖床

搖床是用於選別細粒物料的重力選礦設備，廣泛套用於選別錫、鎢、金銀、鉛、鋅、鉭、鈮、鐵、錳、鈦鐵和煤等。

搖床介紹

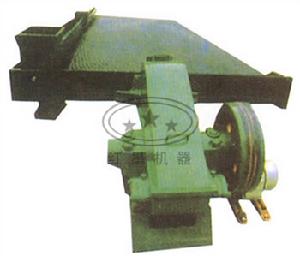

礦用搖床

我廠生產搖床歷史悠久，並不斷開發創新，從最初的直條床面搖床基礎上發展到單曲波床面搖床（上世紀70年代）；到雙曲波床面搖床（上世紀90年代），使搖床的處理量、回收率和富集比都有大幅度的提高。

搖床用途

6-S型搖床是一種物理選礦設備，它主要用於選別金、銀、鉛鋅、鉭鈮、錫等稀有金屬和貴重金屬礦石。

主要結構

搖床主要由床頭、電動機、調坡器、床面、礦槽、水槽、來復條以及潤滑系統等八個部分組成床面的縱嚮往復運動是通過曲柄連桿式傳動機構來實現的。電動機通過皮帶傳動使大皮帶輪帶動曲軸旋轉搖桿隨之作上、下運動，搖桿向下運動時，肘板推動後軸和往復桿向後移動，彈簧受到壓縮床面是通過聯動座和往復桿相連的，所以此時亦使床面作後退運動，當搖桿向上運動時，由於受到彈簧的伸張力推動，床面隨之向前運動。

搖床技術參數

名 稱		單 位	粗砂搖床	細砂搖床	礦泥搖床
台面尺寸	長度	MM	4450	4450	4450
	傳動端寬	MM	1855	1855	1855
	精礦端寬	MM	1546	1546	1546
最大給礦粒度		MM	2	0.5	0.15
給礦量		T/d	30-60	10-20	15-25
給礦濃度		%	25-30	20-25	15-25
行程		MM	16-22	11-16	8-16
頻率		F	15-48	48-53	50-57
台面清洗水量		T/d	80-150	30-60	10-17
橫向坡度		度	2.5-4.5	1.5-3.5	1-2
縱向坡度		%	1.4	0.92	----
台面尖滅角		度	32-42	40	42
選礦面積		----	7.6	7.6	7.6
台面長度比		----	2.6	2.6	2.6
電機功率		KW	1.1	1.1	1.1
