赤鐵礦選礦設備工藝流程及主要類型
赤鐵礦是含有氫氧化鐵的礦石，它是針鐵礦HFeO2和鱗鐵礦FeO(OH)兩種不同結構礦石的統稱，呈現土黃或棕色，含有Fe約62%，O27%，H2O11%，比重約為3.6~4.0。

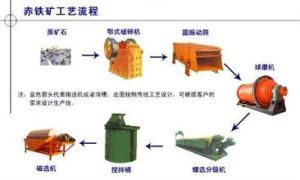

赤鐵礦選礦設備的工藝流程和選別方法
礦廠處理的礦石為赤鐵硬岩，主要鐵礦物有假象赤鐵礦，半假象赤鐵礦，脈石礦物主要為石英，其次有角閃石，綠泥石等。礦石呈明顯的條帶狀構造，浸染粒度較細，假象赤鐵礦和石英的粒度一般為0.02—0.2mm，礦石需磨至-200目80%g/t，配成20%的水溶液，加入第二段磨礦機，浮選PH值8.5-9.5，礦漿溫度30-33度，捕收劑為氧化石蠟皂390g/t與塔爾油130g/t的混合物，採用重選法對鐵礦來說，主要用於選別弱磁性赤鐵礦，其套用有兩種：一種是礦床地質品味較高(50%左右)但礦體較薄或夾層較多，採礦時候廢石混入，使礦石貧化，對這種礦石可採用只破碎不磨礦，在粒度較粗的情況下，通過重選丟棄粗粒尾礦，從而恢復地質品味，獲得粗粒的中等品味素礦，或進一步加工處理，或直接送高爐冶煉，這種稱為粗粒重選，另一種是對嵌布粒度較細的紅礦或混合礦（即含弱磁性的紅礦和強磁性的磁鐵礦），經破碎，磨礦使鐵礦物單體分離後，通過重選或磁重聯選，得到細粒高品位精礦，這種稱為赤鐵礦細粒重選。
詳細的介紹：
1、破碎設備：顎式破碎機、反擊式破碎機、錘式破碎機、圓錐破碎機；2、磨礦設備：選礦球磨機、節能球磨機； 3、細粒篩分分級設備、振動篩，螺旋分級機；4、磁選設備：磁選機，乾濕式磁選機，高梯度磁選機；5、浮選設備：浮選機，充氣式浮選機
主要設備介紹
搖床在選礦設備中屬重力選礦的主要設備之一，廣泛用於選別鎢、錫、鉭、鈮、鐵、錳、鉻、鈦、鉍、鉛、鎳、金等其他稀有金屬和貴金屬礦，也可用於煤礦。可用於粗選、精選、掃選等不同作業，選別粗砂（2-0.5mm）、細砂（0.5-0.074mm）、礦泥（-0.074）等不同粒級。也可用於選別鐵、錳礦石和煤。當處理鎢、錫等礦石時，搖床的有效回收粒度範圍為2-0.22毫米。搖床的選礦過程是在具有復條的傾斜床面上進行的，礦粒群從床面上角的給礦槽送入，同時由給水槽供給橫向沖洗水，於是礦粒在重力，橫向流水衝力，床面作往復不對稱運動所產生的慣性和摩擦力的作用下，按比重和粒度分層，並沿床面作縱向運動和沿傾斜床面作橫向運動。因此，比重和粒度不同的礦粒沿著各自的運動方向逐漸由A邊向B邊呈扇形流下，分別從精礦端和尾礦側的不同區排出，最後被分成精礦，中礦和尾礦。
設備特點

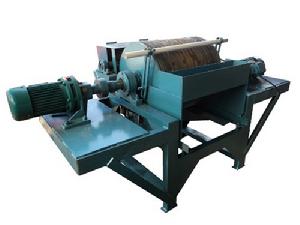

赤鐵礦選礦設備赤鐵礦就是氧化鐵，它又重又硬。赤鐵礦含鐵量高達70%並且可以大量產出，因而是最重要的鐵礦石。赤鐵礦的名字緣於它發出的暗紅色。要用磁選機來選赤鐵礦必須採用非常高的磁場並且將礦物打碎到很細，這樣才能夠將鐵分離出來。赤鐵礦磁選機採用高強磁的全磁輥的磁場強度可達16000高斯，磁輥的直徑有100-500，根據處理量的不同可配備不同型號的選礦設備。赤鐵礦選礦設備具有用電量小、整機輕便易拖動、處理量大等優點。
赤鐵礦選礦設備可分為乾選赤鐵礦設備和水選赤鐵礦設備兩種。乾選赤鐵礦設備一般作為初選使用，節省球磨機的工作量為精選做初選準備，入料粒度可在2mm-5mm。水選赤鐵礦設備一般作為精選鐵粉使用，根據礦性的不同粒度可以在30-200目進行磁選，選出的精料品位可達五六十。
設備配置
| 生產規模 | 1000噸/日 | 500噸/日 | 200噸/日 |
| 粗破 | PE600x900 | PE 400x600 | PE 400x600 |
| 細破 | PE250x1200 | PE250x1000 | PE250x750 |
| 球磨機 | MQG2.2x7 | MQG1.83x7 | MQG1.5x5.7 |
| 分級機 | FJJ1.2x8.5 | FJJ0.75x5.5 | FJJ0.75x5.5 |
| 磁選機 | 1.2x2.4 0.9x1.8 | 7518兩台 | 7518 |
| 輸送機 | 0.65x154架 | 0.5x10米4架 | 0.5x10米2架 |
主要參數
| 性能規格\型號 | 400型 | 600型 | 800型 |
| 刀盤直徑mm | 400 | 600 | 800 |
| 刀片數量塊 | 4 | 4 | 6 |
| 刀片長度mm | 95 | 180 | 240 |
| 料口直徑mm | 150×150 | 200*200 | 300*300 |
| 主軸轉速mim/h | 2600 | 2600 | 3500 |
| 配用動力kw | 5.5 | 11-15 | 15-22 |
| 產量kg/h | 1000 | 2000 | 3000 |
