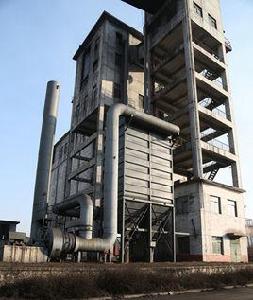

環境除塵又叫布袋除塵,是一種比較環保的除塵方式,它適用於捕集細小、乾燥非纖維性粉塵。

概述

濾袋採用紡織的濾布或非紡織的氈製成,利用 纖維織物的過濾作用對含塵氣體進行過濾,當含塵氣體進入布袋除塵器,顆粒大、比重大的粉塵,由於重力的作用沉降下來 ,落入灰斗,含有較細小粉塵的氣體在通過濾料時,粉塵被阻留,使氣體得到淨化。一般新濾料的除塵效率是不夠高的。濾料使用一段時間後,由於篩濾、碰撞、滯留、擴散、靜電等效應,濾袋錶面積聚了一層粉塵,這層粉塵稱為初層,在此以後 的運動過程中,初層成了濾料的主要過濾層,依靠初層的作用,網孔較大的濾料也能獲得較高的過濾效率。隨著粉塵在濾料 表面的積聚,除塵器的效率和阻力都相應的增加,當濾料兩側的壓力差很大時,會把有些已附著在濾料上的細小塵粒擠壓過 去,使除塵器效率下降。另外,除塵器的阻力過高會使除塵系統的風量顯著下降。因此,除塵器的阻力達到一定數值後,要及時清灰。清灰時不能破壞初層,以免效率下降。 布袋除塵器結構主要由上部箱體、中部箱體、下部箱體(灰斗)、清灰系統和排灰機構等部分組成。布袋除塵器性能的好壞,除了正確選擇濾袋材料外,清灰系統對布袋除塵器起著決定性的作用。為此,清灰方法是區分 布袋除塵器的特性之一,也是布袋除塵器運行中重要的一環。

工作原理

含塵氣體由灰斗上部進風口進入後,在擋風板的作用下,氣流向上流動,流速降低,部分大顆粒粉塵由於慣性力的作用被分離出來落入灰斗。含塵氣體進入中箱體經濾袋的過濾淨化,粉塵被阻留在濾袋的外表面,淨化後的氣體經濾袋口進入上箱體,由出風口排出。

隨著濾袋錶麵粉塵不斷增加,除塵器進出口壓差也隨之上升。當除塵器阻力達到設定值時,控制系統發出清灰指令,清灰系統開始工作。首先電磁閥接到信號後立即開啟,使小膜片上部氣室的壓縮空氣被排放,由於小膜片兩端受力的改變,使被小膜片關閉的排氣通道開啟,大膜片上部氣室的壓縮空氣由此通道排出,大膜片兩端受力改變,使大膜片動作,將關閉的輸出口打開,氣包內的壓縮空氣經由輸出管和噴吹管噴入袋內,實現清灰。當控制信號停止後,電磁閥關閉,小膜片、大膜片相繼復位,噴吹停止。

脈衝閥是脈衝袋式除塵器關鍵部件,其使用壽命是用戶最為關心的問題。公司可根據用戶的需求提供進口濾袋和脈衝閥。脈衝閥的主要品牌為 MECAIR 、 ASCO 、 GOYEN 。

清灰方式

清灰方式是決定袋式除塵器性能的一個重要因素。以清灰方式對袋式除塵器進行分類,基本型式主要有:機械振打清灰方式、反吹清灰方式反吹、振打聯合清灰方式、脈動反吹清灰方式、脈衝噴吹清灰方式。低壓脈衝袋式除塵器屬於脈衝噴吹清灰方式。

技術特點

⑴ 採用淹沒式脈衝閥,啟閉迅速,自身阻力小,能獲得良好的清灰效果。

⑵ 清灰能力強。清灰時濾袋錶面獲得的加速度遠遠大於其它類型的袋式除塵器,清灰均勻,效果好。

⑶ 過濾負荷高。因有強力清灰的保障,即使除塵器在較高的過濾風速下運行,與反吹風除塵器相比,同等過濾面積,脈衝袋式除塵器有更大的處理風量。

⑷ 檢查和更換濾袋方便。濾袋的安裝和換袋方便,無需綁紮。操作人員無需進入箱體內部,操作環境好。

⑸ 設備造價低。由於過濾負荷高,處理相同煙氣量所需過濾面積小於反吹風袋式除塵器,因而設備緊湊,占地面積小。

⑹ 先進的控制技術。以PLC可程式控制器為主機的控制系統對除塵器清灰、進口煙氣溫度、清灰壓力等運行參數進行實時控制,功能齊全,穩定可靠。

四、技術性能

低壓脈衝袋式除塵器技術性能主要體現在處理風量、出口含塵濃度、設備阻力及濾袋的使用壽命等幾個方面。

⑴ 處理風量

低壓脈衝袋式除塵器能處理較大風量的粉塵從而減少過濾面積,使設備小型化,節省投資。在滿足除塵對象的情況下,可根據清灰方式、粉塵性質、濾袋材質等確定適宜的過濾風速。

⑵ 出口含塵濃度

低壓脈衝袋式除塵器具有較高的除塵效率,出口含塵濃度完全能滿足國家規定的排放標準,甚至可達到10mg/m3以下。

⑶ 設備阻力

除塵器的阻力ΔP是與風機的功率成正比,這是與風機能耗有直接關係的指標,涉及除塵系統的運行費用問題。除塵器的阻力與裝置結構、濾料種類、粉塵性質、清灰方式、過濾風速、氣體溫度、濕度等諸多因素有關。

低壓脈衝袋式除塵器將除塵器阻力控制在 1200 ~ 1500 Pa 範圍之內。保證從濾布上迅速、均勻地清掉沉積的粉塵,並且不損傷濾袋和消耗較少的動力。

除塵器阻力由三部份組成: ΔP=ΔP 1 +ΔP 2 +ΔP 3

其中: ΔP 1 —— 機械阻力

ΔP 2 —— 濾布的阻力

ΔP 3 —— 粉塵層的阻力

⑷ 濾袋的使用壽命

濾袋的壽命與其材質、煙氣溫度、成分、酸露點、粉塵性質等因素有關,同時也受到過濾風速、入口粉塵濃度、清灰頻率和管理維護的影響。因此對於一個除塵設備來說,國能潔達與浙江潔達正確選擇過濾風速和濾袋材質、清灰方式等重要參數,保證濾袋使用壽命。
