玻璃氣體放電管

玻璃氣體放電管

玻璃放電管(強效放電管、防雷管)是20世紀末新推出的防雷器件,它兼有陶瓷氣體放電管和半導體過壓保護器的優點:絕緣電阻高(≥100MΩ)、極間電容小(≤0.8pF)、放電電流較大(最大達3 kA)、雙向對稱性、反應速度快(不存在衝擊擊穿的滯後現象)、性能穩定可靠、導通後電壓較低,此外還有直流擊穿電壓高(最高達5000V)、體積小、壽命長等優點。其缺點是直流擊穿電壓分散性較大(±20%)。

簡介

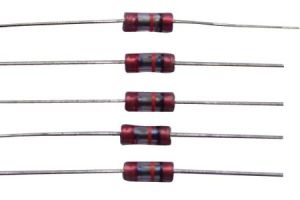

玻璃氣體放電管玻璃氣體放電管

半導體放電管是一種過壓保護器件,是利用晶閘管原理製成的,依靠PN結的擊穿電流觸發器件導通放電,可以流過很大的浪涌電流或脈衝電流。其擊穿電壓的範圍,構成了過壓保護的範圍。半導體放電管使用時可直接跨接在被保護電路兩端。

工作原理

玻璃放電管的工作原理是氣體放電。
當外加電壓增大到超過氣體的絕緣強度時,
兩極間的間隙將放電擊穿,由原來的高阻抗轉化為低阻抗,
放電時產生電弧,電弧電壓大約為30V,
導通後放電管兩極之間的電壓維持在弧電壓值水平。

套用選型

玻璃放電管(防雷管)既可以用作電源電路的保護,也可以用作信號電路的保護;既可以用作共模保護,也可以用作差模保護。但只能用在浪涌電流不大於3kA的地方。
直流擊穿電壓VS的選擇:直流擊穿電壓VS的最小值應大於可能出現的最高電源峰值電壓或最高信號電壓的1.2倍以上。
在有可能出現續流的地方(如電源電路)使用時,必須串聯限流電阻或自恢復保險絲,防止玻璃放電管擊穿後長時間導通而損壞。

典型套用

防雷器,電話機雙絞線視頻傳輸器,門禁控制器
