輝光放電管

輝光放電管

輝光放電管，亦稱“冷陰極離子管”或“冷陰極充氣管”，是一種利用氣體輝光放電原理而工作的離子管，在電子電路中指示、穩壓等作用。

基本信息

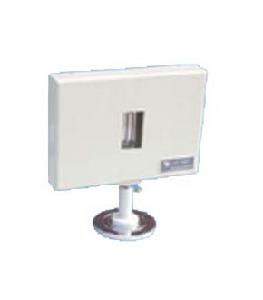

輝光放電管輝光放電管
輝光放電管的主要套用是利用其發光效應（如霓虹燈、日光燈）以及正常輝光放電的穩壓效應（如氖穩壓管）。

特徵

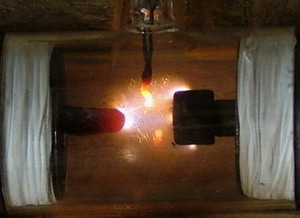

輝光放電管輝光放電
低壓氣體中顯示輝光的氣體放電現象。在置有板狀電極的玻璃管內充入低壓（約幾毫米汞柱）氣體或蒸氣，當兩極間電壓較高（約1000伏）時，稀薄氣體中的殘餘正離子在電場中加速，有足夠的動能轟擊陰極，產生二次電子，經簇射過程產生更多的帶電粒子，使氣體導電。輝光放電的特徵是電流強度較小（約幾毫安），溫度不高，故電管內有特殊的亮區和暗區，呈現瑰麗的發光現象。

原理

輝光放電管輝光放電原理
輝光放電時，在放電管兩極電場的作用下，電子和正離子分別向陽極、陰極運動，並堆積在兩極附近形成空間電荷區。因正離子的漂移速度遠小於電子，故正離子空間電荷區的電荷密度比電子空間電荷區大得多，使得整個極間電壓幾乎全部集中在陰極附近的狹窄區域內。這是輝光放電的顯著特徵，而且在正常輝光放電時，兩極間電壓不隨電流變化。

在陰極附近，二次電子發射產生的電子在較短距離內尚未得到足夠的能使氣體分子電離或激發的動能，所以緊接陰極的區域不發光。而在陰極輝區，電子已獲得足夠的能量碰撞氣體分子，使之電離或激發發光。其餘暗區和輝區的形成也主要取決於電子到達該區的動能以及氣體的壓強（電子與氣體分子的非彈性碰撞會失去動能）。
