LM386信息
介紹
lm386製造商：美國國家半導體公司
種類：音頻功率放大器
封裝形式

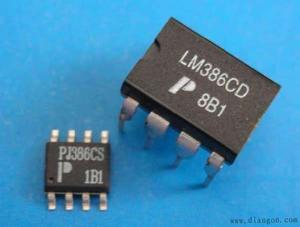

LM386的封裝形式有塑封8引線雙列直插式和貼片式。
特性
靜態功耗低，約為4mA，可用於電池供電；
工作電壓範圍寬，4-12V or 5-18V；
外圍元件少；
電壓增益可調，20-200；
低失真度；
套用特點
LM386是美國國家半導體公司生產的音頻功率放大器，主要套用於低電壓消費類產品。為使外圍元件最少，電壓增益內置為20。但在1腳和8腳之間增加一隻外接電阻和電容，便可將電壓增益調為任意值，直至 200。輸入端以地為參考，同時輸出端被自動偏置到電源電壓的一半，在6V電源電壓下，它的靜態功耗僅為24mW，使得LM386特別適用於電池供電的場合。
電氣參數
極限參數
電源電壓
（LM386N-1，-3，LM386M-1）15V
電源電壓（LM386N-4）22V
封裝耗散
（LM386N）1.25W
（LM386M）0.73W
（LM386MM-1）0.595W
輸入電壓±0.4V
儲存溫度-65℃至+150℃
操作溫度0℃至+70℃
結溫+150℃
焊接信息
焊接（10秒）260℃
小外形封裝（SOIC和MSOP）
氣相（60秒）215℃
紅外（15秒）220℃
熱電阻
qJC （DIP）37℃/W
qJA （DIP）107℃/W
qJC （SO封裝）35℃/W
qJA （SO封裝）172℃/W
qJA （MSOP封裝）210℃/W
qJC （MSOP封裝）56℃/W
電氣特性
| Parameter 參數 | 測試條件 | 最小 | 典型 | 最大 | 單位 |
| Operating Supply Voltage (VS) 操作電源電壓 | - | - | |||
| LM386N-1,-3,LM386M-1,LM386MM-1 | - | 4 | - | 12 | V |
| LM386N-4 | - | 5 | - | 18 | V |
| Quiescent Current (IQ) 靜態電流 | VS = 6V, VIN =0 | 4 | 8 | mA | |
| Output Power (POUT) 輸出功率 | - | - | |||
| LM386N-1,LM386M-1,LM386MM-1 | VS = 6V, RL =8W, THD = 10% | 250 | 325 | - | mW |
| LM386N-3 | VS = 9V, RL =8W, THD = 10% | 500 | 700 | - | mW |
| LM386N-4 | VS=16V, RL =32W, THD = 10% | 700 | 1000 | - | mW |
| Voltage Gain (AV) 電壓增益 | VS = 6V, f = 1 kHz | 26 | - | dB | |
| 10 μF from Pin 1 to 8 | 46 | - | dB | ||
| Bandwidth (BW) 寬頻 | VS = 6V, Pins 1 and 8 Open | 300 | - | kHz | |
| Total Harmonic Distortion (THD)總諧波失 真 | VS = 6V, RL =8W,POUT = 125 mW f = 1 kHz, Pins 1 and 8 Open | - | 0.2 | - | % |
| Power Supply Rejection Ratio (PSRR) 電源抑制比 | VS=6V, f=1kHz, CBYPASS =10 μF Pins 1 and 8 Open,Referred to Output | - | 50 | - | dB |
| Input Resistance (RIN) 輸入電阻 | - | 50 | - | kΩ | |
| Input Bias Current (IBIAS) 輸入偏置電流 | VS = 6V, Pins 2 and 3 Open | - | 250 | - | nA |
詳細介紹
內部電路
LM386內部電路原理圖如圖所示。與通用型集成運放相類似，它是一個三級放大電路。
lm386第一級為差分放大電路，T1和T3、T2和T4分別構成複合管，作為差分放大電路的放大管；T5和T6組成鏡像電流源作為T1和T2的有源負載；T3和T4信號從管的基極輸入，從T2管的集電極輸出，為雙端輸入單端輸
出差分電路。使用鏡像電流源作為差分放大電路有源負載，可使單端輸出電路的增益近似等於雙端輸出電容的增益。
第二級為共射放大電路，T7為放大管，恆流源作有源負載，以增大放大倍數。
第三級中的T8和T9管複合成PNP型管，與NPN型管T10構成準互補輸出級。二極體D1和D2為輸出級提供合適的偏置電壓，可以消除交越失真。
引腳2為反相輸入端，引腳3為同相輸入端。電路由單電源供電，故為OTL電路。輸出端（引腳5）應外接輸出電容後再接負載。
電阻R7從輸出端連線到T2的發射極，形成反饋通路，並與R5和R6構成反饋網路，從而引入了深度電壓串聯負反饋，使整個電路具有穩定的電壓增益。
引腳圖
引腳圖LM386的外形和引腳的排列如右圖所示。引腳2為反相輸入端，3為同相輸入端；引腳5為輸出端；引腳6和4分別為電源和地；引腳1和8為電壓增益設定端；使用時在引腳7和地之間接旁路電容，通常取10μF。
查LM386的datasheet，電源電壓4-12V或5-18V(LM386N-4)；靜態消耗電流為4mA；電壓增益為20-200；在1、8腳開路時，頻寬為300KHz；輸入阻抗為50K；音頻功率0.5W。
封裝資料圖
封裝圖片資料1.LM386N-1、LM386N-3、LM386N-4 封裝資料
2.LM386MM-1 封裝資料
套用電路
圖1的套用電路為增益20的情形，於pin 1及pin 8間加一個10μF的電容即可使增益變成200，
lm386
lm386
LM386典型套用電路如圖2所示。圖 中10千歐的可變電阻是用來調整揚聲器音量大小，若直接將Vin輸入即為音量最大的狀態。
套用注意事項
儘管LM386的套用非常簡單，但稍不注意，特別是器件上電、斷電瞬間，甚至工作穩定後，一些操作（如插拔音頻插頭、旋音量調節鈕）都會帶來的瞬態衝擊，在輸出喇叭上會產生非常討厭的噪聲。
1、通過接在1腳、8腳間的電容（1腳接電容+極）來改變增益，斷開時增益為20。因此用不到大的增益，電容就不要接了，不光省了成本，還會帶來好處--噪音減少，何樂而不為？
2、PCB設計時，所有外圍元件儘可能靠近LM386；地線儘可能粗一些；輸入音頻信號通路儘可能平行走線，輸出亦如此。這是死理，不用多說了吧。
3、選好調節音量的電位器。質量太差的不要，否則受害的是耳朵；阻值不要太大，10K最合適，太大也會影響音質，轉那么多圈圈，不煩那！
4、儘可能採用雙音頻輸入/輸出。好處是：“+”、“－”輸出端可以很好地抵消共模信號，故能有效抑制共模噪聲。
5、第7腳（BYPASS）的旁路電容不可少！實際套用時，BYPASS端必須外接一個電解電容到地，起濾除噪聲的作用。工作穩定後，該管腳電壓值約等於電源電壓的一半。增大這個電容的容值，減緩直流基準電壓的上升、下降速度，有效抑制噪聲。在器件上電、掉電時的噪聲就是由該偏置電壓的瞬間跳變所致，這個電容可千萬別省啊！
6、減少輸出耦合電容。此電容的作用有二：隔直+耦合。隔斷直流電壓，直流電壓過大有可能會損壞喇叭線圈；耦合音頻的交流信號。它與揚聲器負載構成了一階高通濾波器。減小該電容值，可使噪聲能量衝擊的幅度變小、寬度變窄；太低還會使截止頻率（fc=1/(2π*RL*Cout)）提高。分別測試，發現10uF/4.7uF最為合適，這是我的經驗值。
7、電源的處理，也很關鍵。如果系統中有多組電源，太好了！由於電壓不同、負載不同以及並聯的去耦電容不同，每組電源的上升、下降時間必有差異。非常可行的方法：將上電、掉電時間短的電源放到+12V處，選擇上升相對較慢的電源作為LM386的Vs，但不要低於4V，效果確實非常不錯！
