在電流承受能力500A的情況下,電壓可以做到:140V-1500V,
在電流承受能力1000A的情況下,電壓可以做到:140V-1500V,
在電流承受能力3000A的情況下,電壓可以做到:300V-4500V

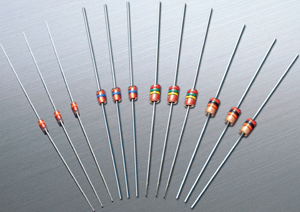

一、特性 1.電流承受能力強: 1000A(8×20μsec) 100A(10×700μsec)2.靜電容量小於1PF(1kHz),反應靈 敏,吸收速度在納秒級,殘餘電壓 接近其直流轉折電壓,從而能及時 有效地吸收瞬間高壓,動作速度明 顯優於普通氣體放電管和其它保全 單元;3.更新換代容易,可直接替代 LC濾波組件、熱敏電阻、壓敏電阻 和普通氣體放電管等保全單元;4.體積小,價格低廉,脈衝壽命長。 二、套用範圍 本公司微型突波吸收器產品有GSS、GSE、GS41和GS37等系列。主要用於防止浪涌電流或者過電壓對設備造成損壞,廣泛套用於: 1.對電話、傳真、數據機、程控電話交換機、配線架、網路等通信設備和數字傳輸設備,作浪涌電流 保護; 2.感測線上作浪涌電流保護; 3.有線電視(CATV)系統的浪涌電流保護; 4.用作CRT監視器、電腦彩顯和彩電靜電保護; 5.轎車音頻系統、無線電通信設備上作靜電保護。三、結構和尺寸 (單位: mm) 項 目 產品系列 ① ② ③ ④ GS37 φ1.80±0.30 3.80±0.50 28.00±3.00 φ0.50±0.05 GS41 φ1.80±0.30 4.30±0.30 28.00±3.00 φ0.50±0.05 GSE φ2.60±0.30 6.70±0.20 28.20±3.00 φ0.50±0.05 GSS φ3.10±0.50 6.70±0.50 28.20±3.00 φ0.50±0.05 四、規格參數 1. 元件代碼 ⑴ ⑵ ⑶ ⑷ GSXX--------XXX---------X 系列 直流放電 直流放電起始電 起始電壓 壓容許誤差範圍 (1) GS:GIGA SURGE ABSORBER; (2) 產品系列:GS37,GS41,GSE,GSS; (3) 前兩位數字表示有效數字,第三個數字表示零的個數; (4) L:±15% M:±20% N:±30%。 例如: GS41-301L的直流放電起始電壓為: 標稱值:300V,上限值:345V,下限值:255V。2. 溫度範圍 (1) 使用時:-40℃~+85℃ (2) 儲存時:-55℃~+125℃3. 色環標記 (1) 第一道色環: 表示產品系列,色環標記一覽表如下: NO PART GSS GSE GS37 GS41 色環 Vs 色環 Vs 色環 Vs 色環 Vs 1 141N 棕 98~182 V 棕 98~182 V 棕 98~182 V 棕 98~182 V 2 201M 紅 160~240 V 紅 160~240 V 紅 160~240 V 紅 160~240 V 3 251M 紅 200~300 V 紅 200~300 V 紅 200~300 V 紅 200~300 V 4 301L 橙 245~345 V 橙 245~345 V 橙 245~345 V 橙 245~345 V 5 301M 橙 240~360 V 橙 240~360 V 橙 240~360 V 橙 240~360 V 6 401M 黃 320~480 V 黃 320~480 V 黃 320~480 V 黃 320~480 V 7 501M 綠 400~600 V 綠 400~600 V 綠 400~600 V 綠 400~600 V 8 601M 藍 480~720V 藍 480~720V 藍 480~720V 藍 480~720V 9 701M 紫 560~840V 紫 560~840V 紫 560~840V 紫 560~840V ———— —————————————————————————— GSHV 10 102M 黑 800~1200V 11 132M 綠+金 1040~1560V 12 152M 綠+綠 1200~1800V 13 242M 橙+橙 1920~2880V 14 302M 銀+銀 2400~3600V 15 362M 黃+黃 2880~4320V ※以上參數如有變化,不另行通知,以實物為準!4. 特性參數 NO Type Vs IR Cp 浪涌衝擊壽命 GS35, GS37 GS41(Ip-p) 1 141N 98~182 V DC100V ≥1000MΩ ≤1PF(1kHz) 1000PF10KV 0Ω進行100次每10秒一次 8×20μs 1000A5kv 50次 2 201M 160~240 V 3 251L 200~300 V 4 301L 245~345 V 5 301M 240~360 V 6 401M 320~480 V DC250V 7 501M 400~600 V 8 601M 480-720V 9 701M 560-840V 10 102M 800-1200V DC500V 11 132M 1040-1560V 12 152M 1200-1800V 13 242M 1920-2880V 14 302M 2400-3600V 15 362M 2880-4320V ※註:Vs表示直流起始放電電壓,IR表示絕緣電阻,Cp表示靜電電容
