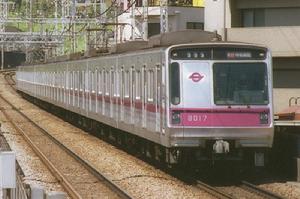

營團8000系電力動車組,是供東京地下鐵(前帝都高速度交通營團)半藏門線使用的通勤型電車。於1981年4月1日開始營運。列車車體採用了於千代田線行走的6000系,以及有樂町線行走的7000系城軌車的規格。
概要
這款城軌車由東急車輛製造、日本車輛製造、川崎重工業及近畿車輛負責製造,從1980年到1994年間共生產了190輛。
在1978年8月1日半蔵門線開業(澀谷至青山一丁目部分),同時東京急行電鐵(東急)的東急8500系電車也有作直通運轉。8000系的投入服務早期,經常給人戲稱作 EncoreMan。
8000系的設計極速有110km/h,但是受主電動機節流的關係,營運極速變成100km/h。
編成組成
←南栗橋/久喜/押上 澀谷/中央林間→
8100(CT1)-8200(M1)-8300(M2')-8400(M1)-8500(Mc2)-8600(Tc')-8700(T2)-8800(M1、M1c)-8900(M2')-8000(CT2)
外觀
車身除了彩帶外,是無塗色的。長每卡20米,4門
前期車(8101F~8109F)及後期車(8110、8112F~,8601~8609,8701~8709)的車門馬達皆有分別。前期車車門開關時也會發很大的“當”一聲,給人稱為“炸彈門”
後期車的車門窗子是比早期車大很多。
8109F,8106F,8103F在已2005年-2006年(8103F在2006年)改用IGBT牽引逆變器。
起動加速度:3.3km/h/s(6M4T編成)
減速度:3.5km/h/s(非常4.5km/h/s)
最高速度:100km/h
弱冷房車(弱冷氣車)在2號車。
最高乘客量:駕駛卡為136名,普通卡為144名(7次車は150名)
技術參數
編組方式 6M4T
起動加速度 3.3km/h/s
營運最高速度 半藏門線:80km/h
直通運轉路線:100km/h
設計最高速度 100km/h
減速度 3.5km/h/s(正常)
4.5km/h/s(緊急)
載客量 先頭列車:136人
中間列車:144人
全長 20,000mm
全闊 2,830mm
全高 4,135mm
車輛重量 22.1 - 36.8t
編組總重量 318.1t
更新編成:294.8t
軌距 1,067mm
電化方式 1,500V直流電(架空電纜)
電動機輸出 160kW
更新車:165kW
編組輸出 3,840kW
更新編成:3,300kW
齒輪比 1:5.73
控制裝置 AVF
更新車:IGBT-VVVF逆變器
制動方式 再生制動
全電氣指令式制動
保全裝置 東京地下鐵型ATC
東急型ATC
東武型ATS
製造商 東急車輛製造
日本車輛製造
川崎重工業
近畿車輛
製造年份 1980年
投入服務日期 1981年
