1、熱電偶校驗儀簡介

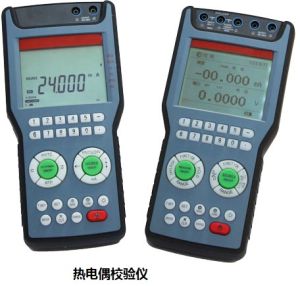

MX813熱電偶校驗儀是一個由內置超大容量鋰電池供電的、測量和輸出熱電偶、毫伏信號的手持攜帶型儀器（請參閱表1）。
熱電偶校驗儀除表所列功能外，MX813熱電偶校驗儀還具有以下功能：
􀁺
大螢幕點陣液晶顯示測量和輸出的毫伏、熱電偶。
􀁺
24V配電輸出。
􀁺
自動斜坡輸出和階梯輸出。
􀁺
冷端手動補償選擇。
2、熱電偶校驗儀的產品概述
MX813熱電偶校驗儀是一種高精度、高解析度、高可靠的手持式數字校驗儀表，全數位化操作，使用極其方便。可顯示輸出和測量信號值及對應的熱電偶類型的溫度值。具有LCD背光源，以便在光線暗淡的場所使用。儀表採用大容量可充電電池，可連續工作24個小時以上。
3、熱電偶校驗儀的產品特點
小巧、堅固、可靠，便於攜帶和手持
高精度、高解析度、高可靠性
8種熱電偶(S、B、R 、K、J、N、 T、E)測量和模擬輸出
熱電偶測量或模擬輸出，溫度和電信號的數值同時顯示
熱電偶測量具有自動補償或手動補償功能
熱電偶輸出，可輸入溫度對應mV值，也可輸入mV對應溫度值，實現mV值與溫度值的快速互查
輸出值的輸入採用數字輸入方式，操作簡單，並有中文提示
完善的連線埠保護
內置大容量充電電池，工作時間長
大螢幕液晶帶背光顯示，中文選單操作
4、熱電偶校驗儀使用注意事項
切勿在端子之間或端子和地之間施加超過校驗儀上標示的額定電壓。端子之間的最高電壓是30VDC。
􀁺
使用前，先測量一下已知電壓以確認校驗儀工作正常。
􀁺
請遵循所有設備的安全步驟進行操作。
􀁺
當測試線的一端被插入電流插孔的時候，切勿把另一端的探頭碰觸電壓源。
􀁺
切勿使用已損壞的校驗儀。使用前應檢查校驗儀的外殼是否有斷裂或缺少塑膠元件。特別要注意接頭周圍是否絕緣。
根據測量要求選擇正確的功能和量程檔。
􀁺
校驗儀採用鋰電池供電，請根據鋰電池充放電特點管理電源，以延長電池的使用壽命。
􀁺
使用前應確定電池電量是否充足，電量過低應充電後使用。
􀁺
檢查測試線是否有損壞或暴露的金屬。若已損壞，使用前應把損壞的測試線更換。檢查測試線是否導通。
􀁺
使用探頭時，手指不要碰到探頭的金屬觸點。手指應保持在探頭的護指裝置後面。
5、熱電偶校驗儀技術指標
直流電壓 DCmV 測量 0～100mV 輸出 0～100mV
熱電偶 J，K，T，E，U，B，R，S，L，N
其他功能 手工設定冷端，階梯輸出，斜坡輸出等
輸出功能
| 輸出 | 輸出範圍 | 分辨力 | 準確度 |
| S | -50~1760℃ | 1℃ | ±0.05%設定值±3℃(小於或等於100℃) ±0.05%設定值±2℃(大於100℃) ±0.05%設定值±3℃(400~600℃) ±0.05%設定值±2℃(大於600℃) |
| B | 0~1820℃ | 1℃ | |
| R | -50~1760℃ | 1℃ | |
| K | -270~1370℃ | 0.1℃ | ±0.05%設定值±2℃(小於或等於-100℃) ±0.05%設定值±1℃(大於-100℃) |
| J | -210~1200℃ | 0.1℃ | |
| N | -200~1300℃ | 0.1℃ | |
| T | -270~400℃ | 0.1℃ | |
| E | -270~1000℃ | 0.1℃ |
| 測量 | 輸入範圍 | 分辨力 | 準確度 |
| S | -50~1760℃ | 1℃ | ±0.05%設定值±3℃(小於或等於100℃) ±0.05%設定值±2℃(大於100℃) |
| R | -50~1760℃ | 1℃ | |
B | 0~1820℃ | 1℃ | ±0.05%設定值±3℃(400~600℃) ±0.05%設定值±2℃(大於600℃) |
| K | -270~1370℃ | 0.1℃ | ±0.05%設定值±2℃(小於或等於-100℃) ±0.05%設定值±1℃(大於-100℃) |
| J | -210~1200℃ | 0.1℃ | |
| N | -200~1300℃ | 0.1℃ | |
| T | -270~400℃ | 0.1℃ | |
| E | -270~1000℃ | 0.1℃ |
℃，補償誤差≤1℃
6、熱電偶校驗儀的的性能指標
工作溫度：-10~50℃
貯存溫度：-25~75℃
外形尺寸：
182×95(81)×39 L×W1(W2)×H
重量：0.5Kg
